Domaines d’application

Fundo Trollo et Fundo Nautilo

Cloison wedi Fundo Trollo et Nautilo douches design

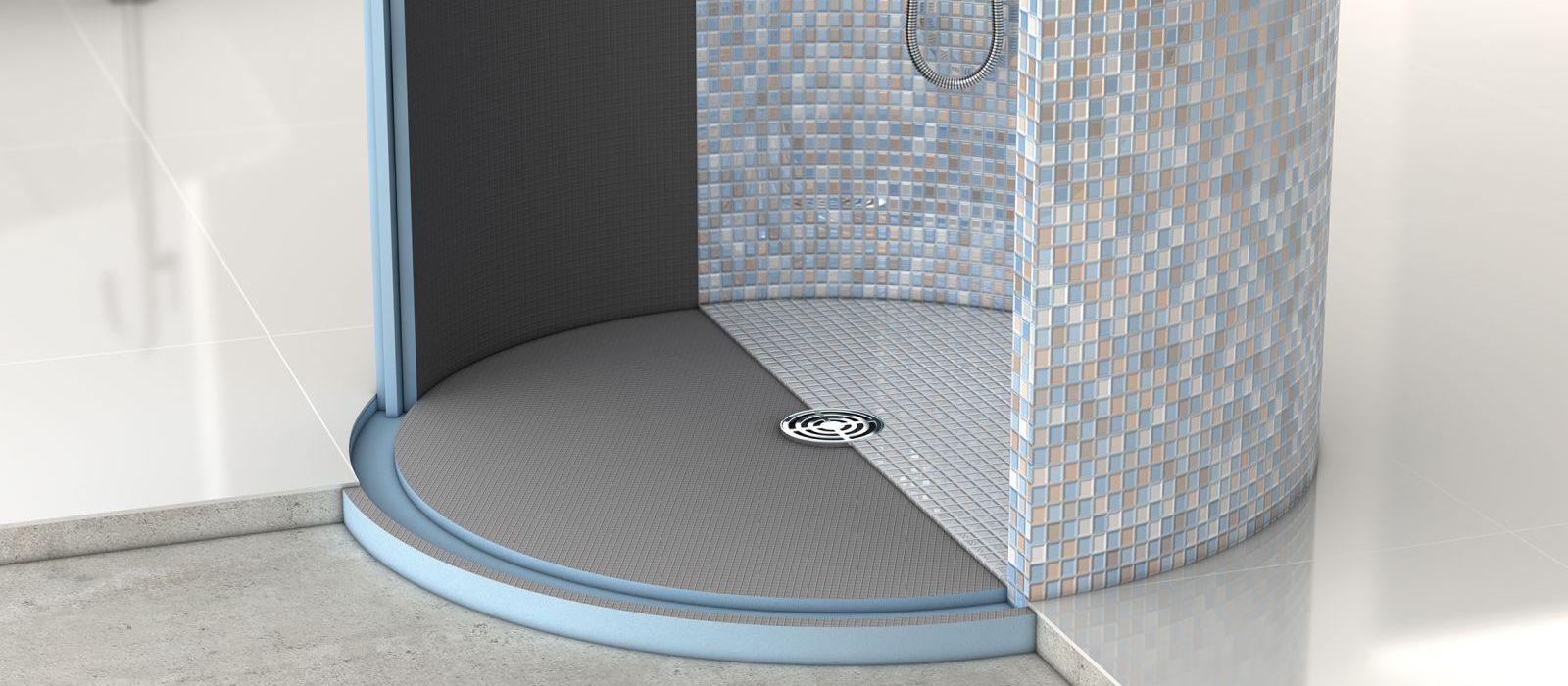

Les douches design Fundo Trollo et Nautilo de wedi se composent d’un receveur et des cloisons correspondantes. Elles sont fabriquées à partir des panneaux de construction wedi et équipées d’un écoulement monté de façon étanche (au choix horizontal ou vertical), d’un revêtement étanche supplémentaire et d’une inclinaison déterminée. Ci-après, la pose est avec à l’aide de l’exemple Fundo Trollo.

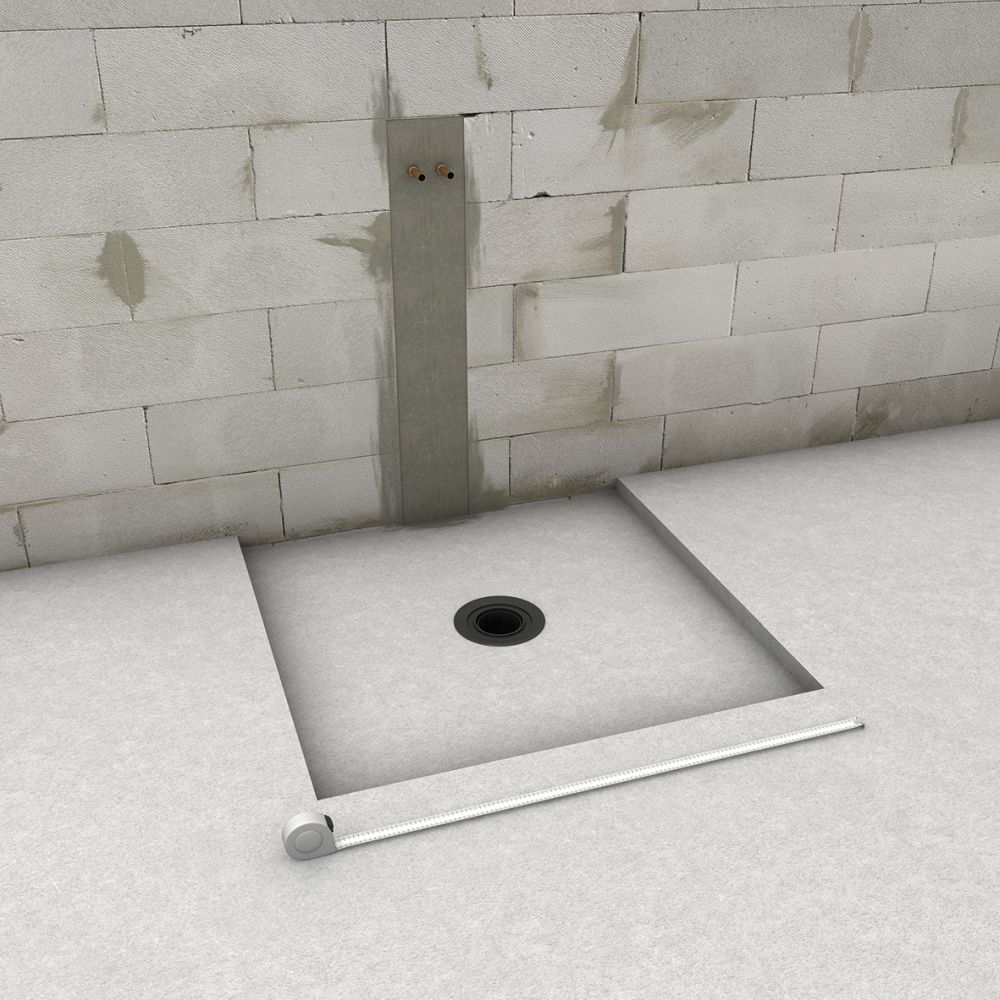

1 1
2 2

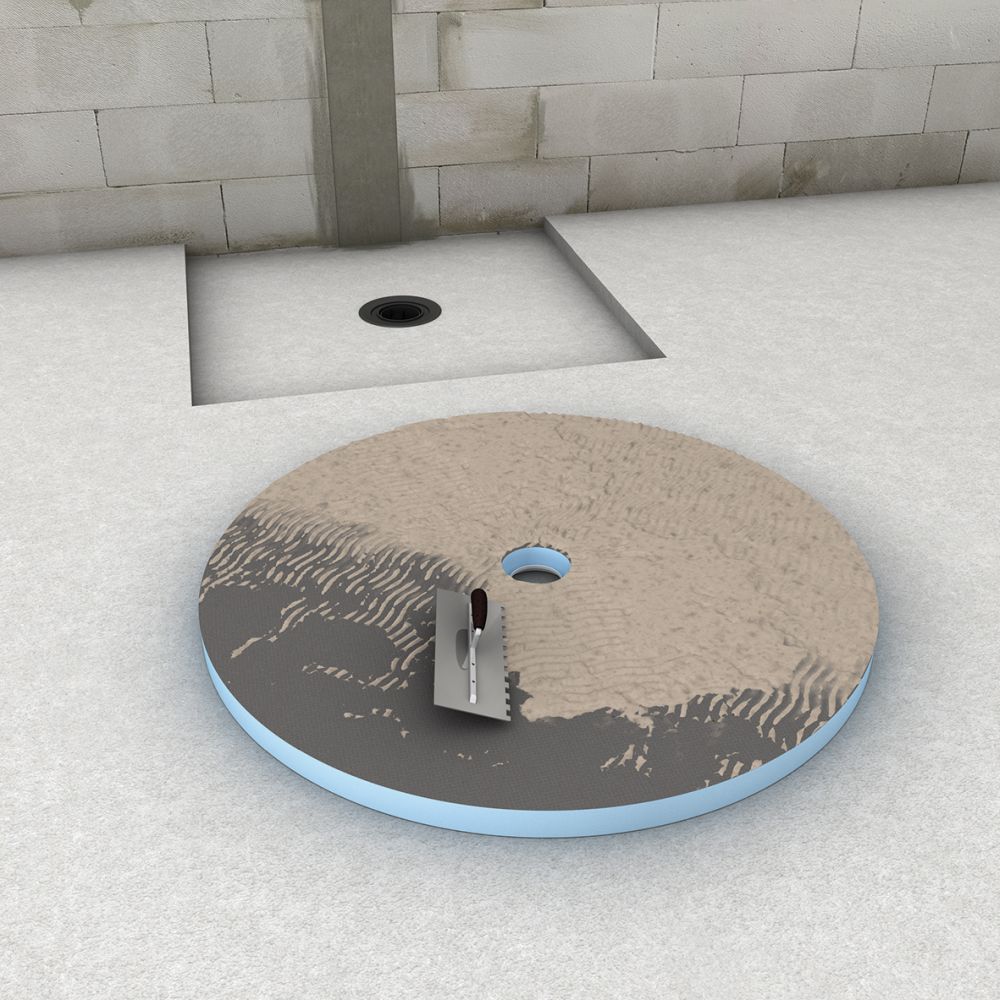

3 3
4 4

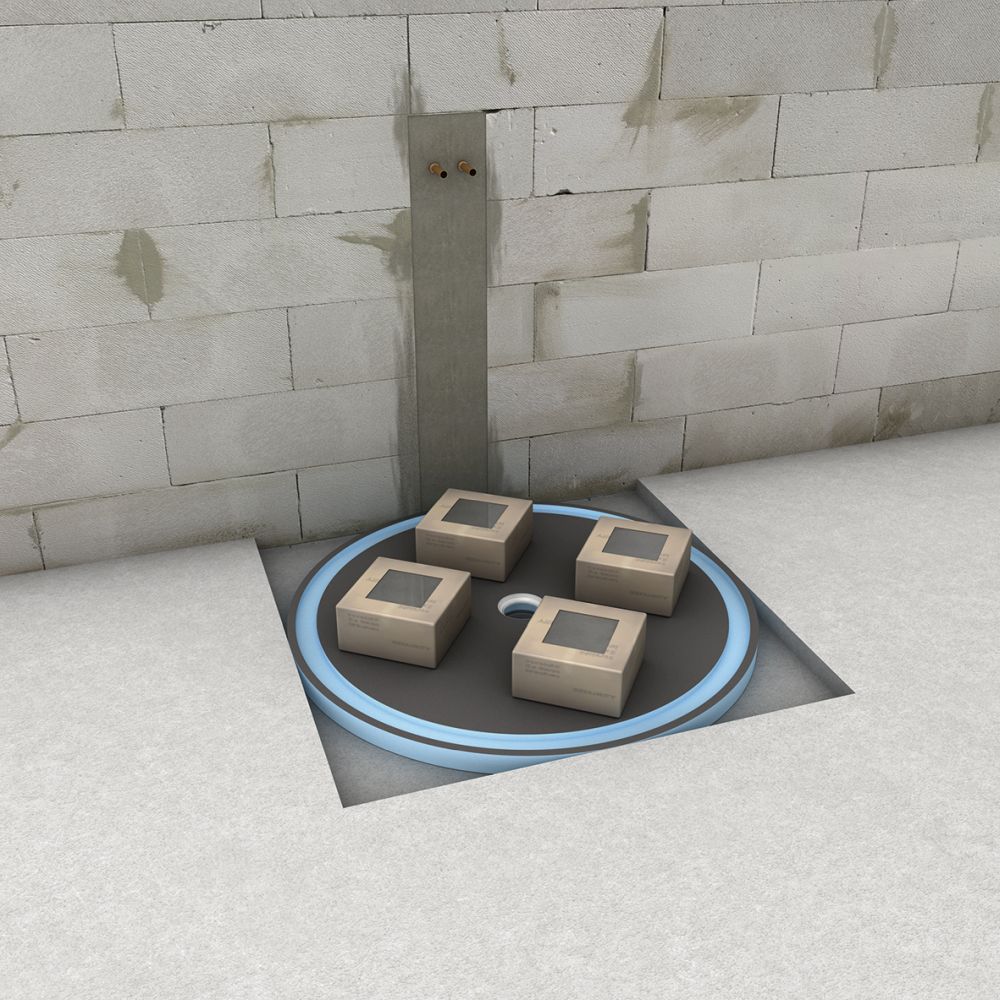

5 5

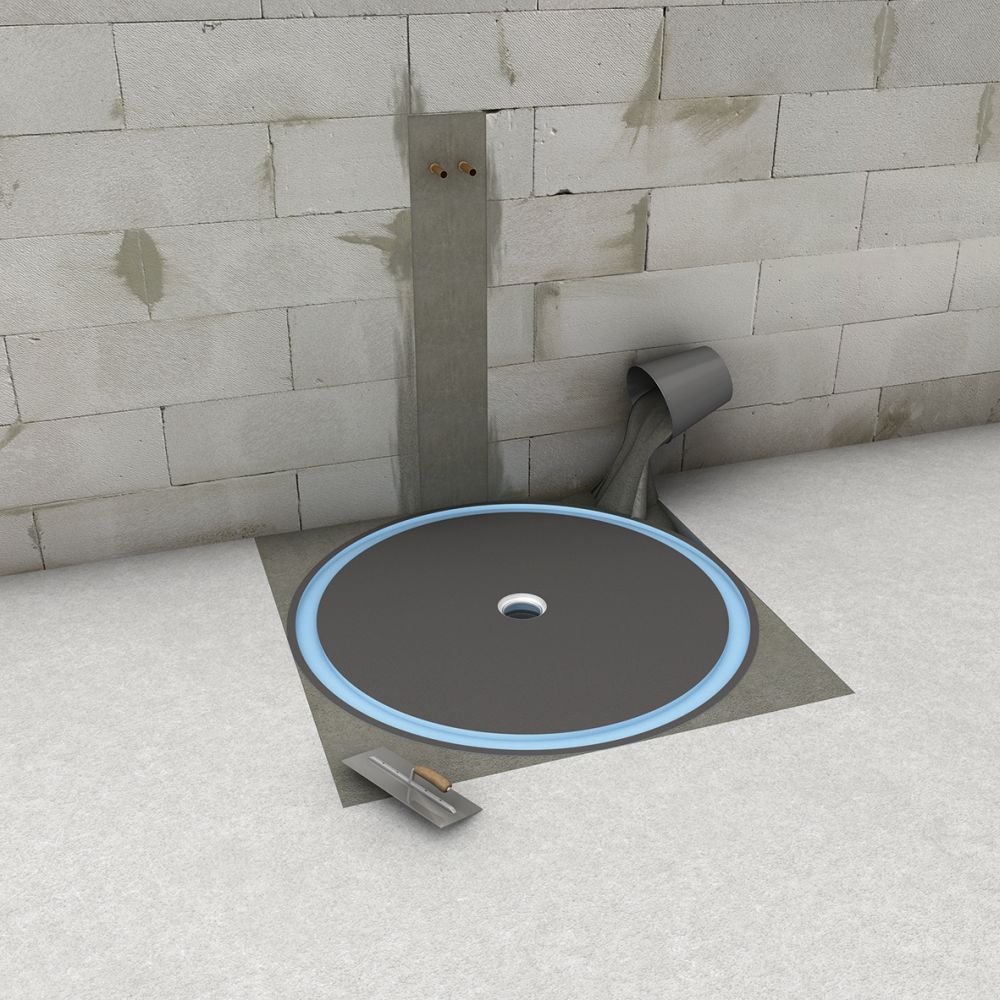

6 6
7 7

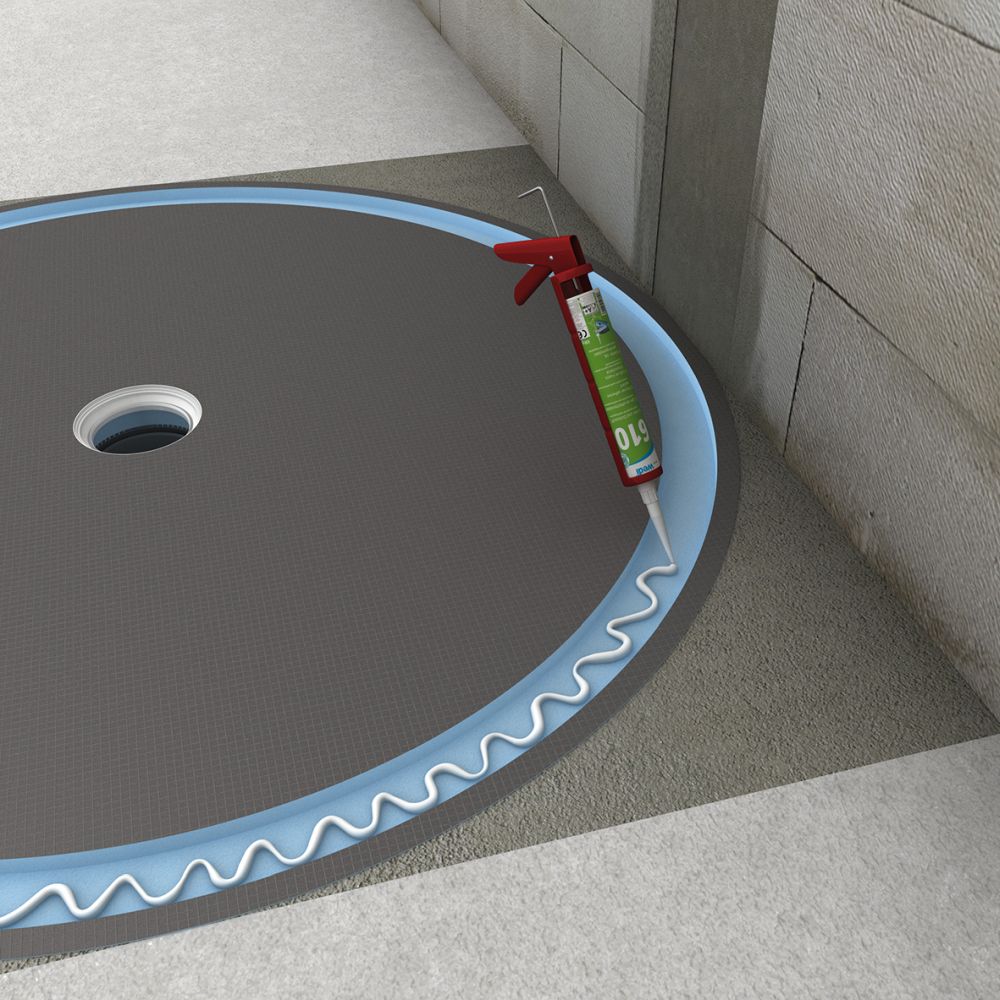

Appliquer de la colle polymère wedi 610 dans la rainure dans laquelle les différentes cloisons seront posées.
8 8
9 9

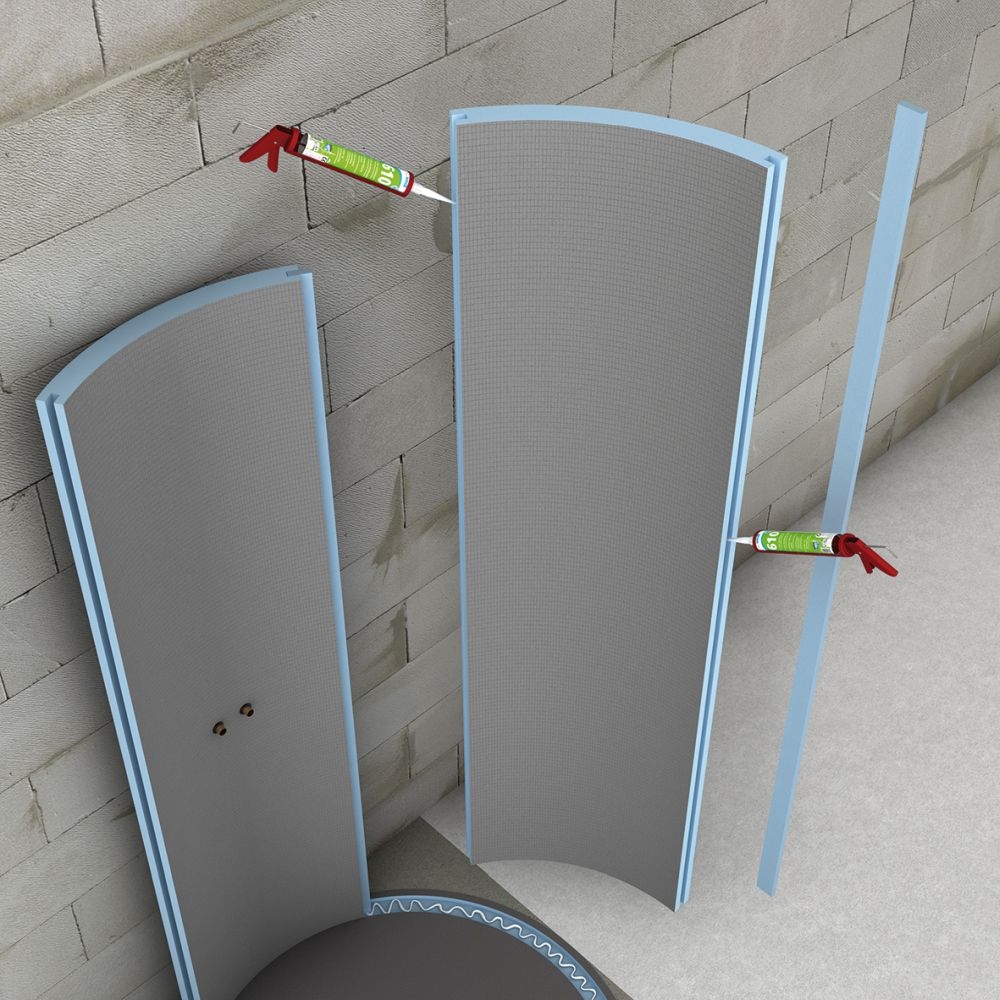

Le raccordement des cloisons les unes aux autres s’effectue à l’aide d'un système de rainurages et de languettes, ainsi que de colle polymère wedi 610 qui est appliquée dans la rainure, à gauche et à droite de la languette.
10 10

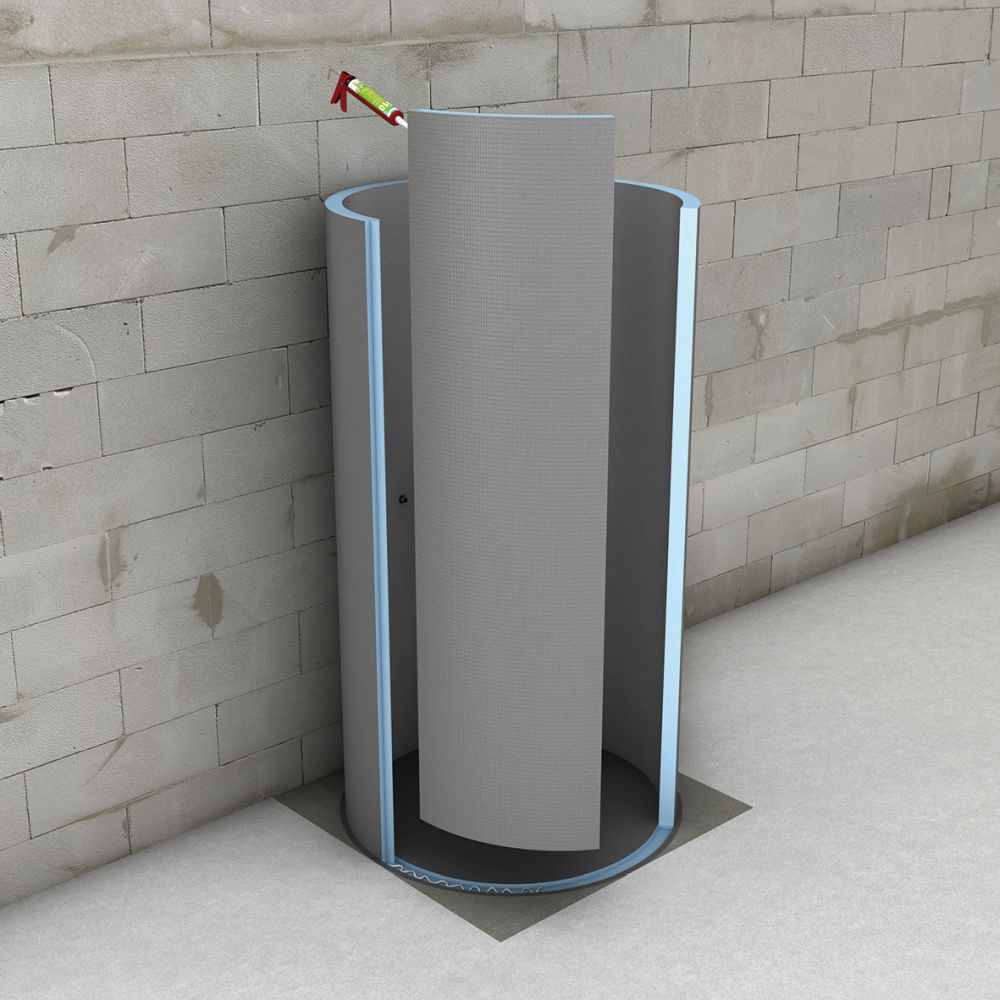

Placer ensuite les cloisons conformément aux consignes de montage.
11 11
12 12

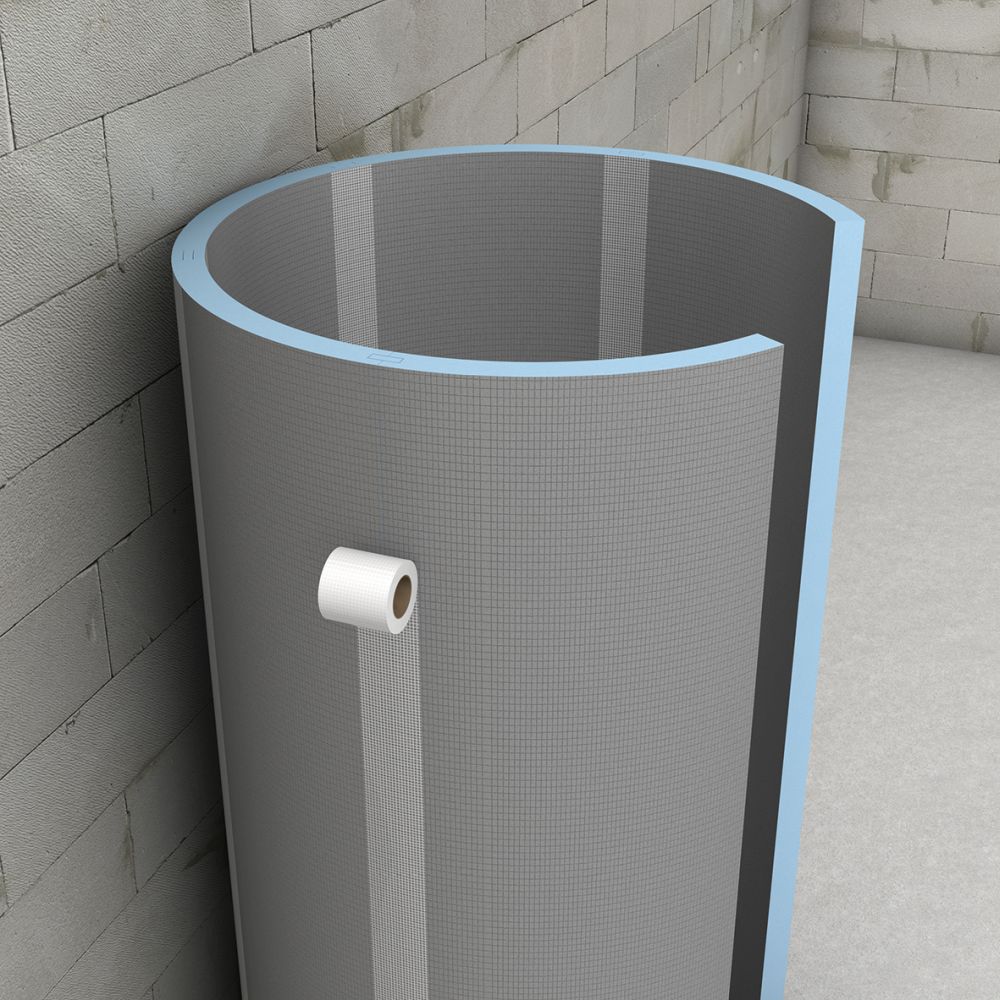

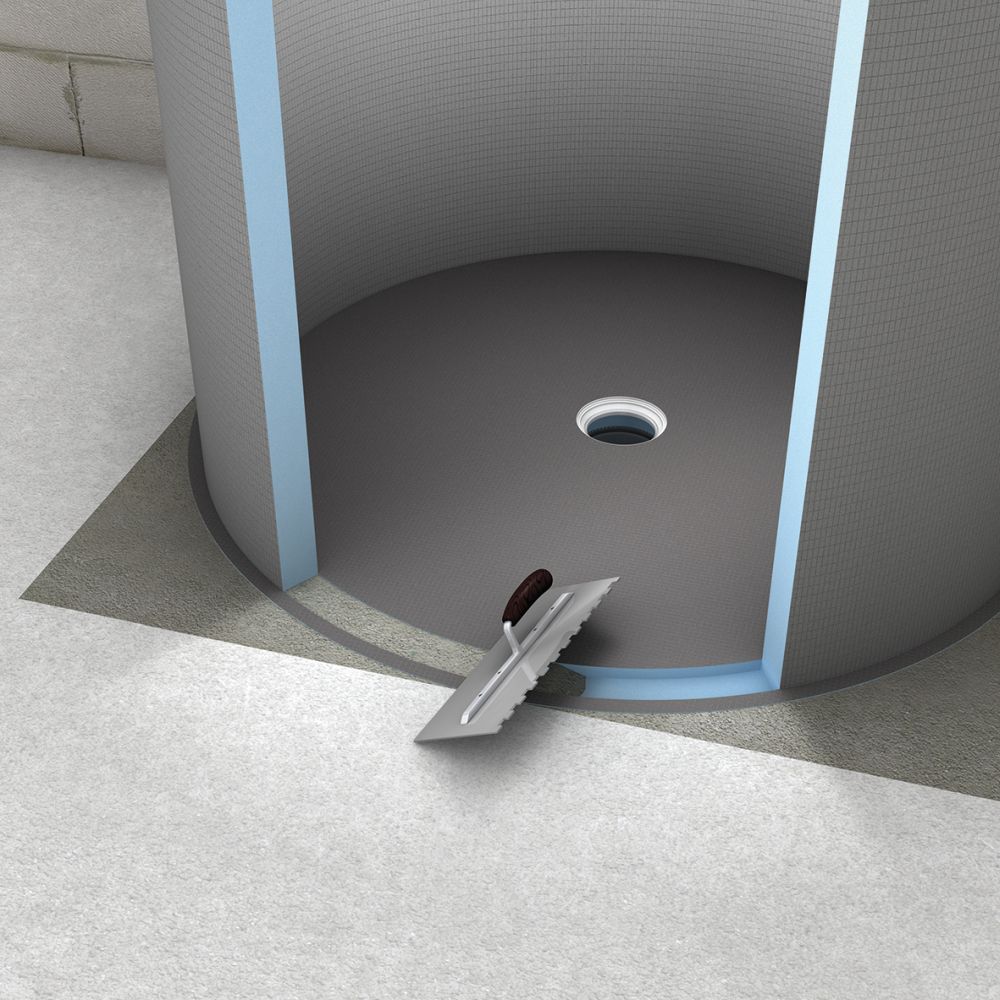

Prévoir la pose de bande d’armature wedi Tools sur les jonctions à l’intérieur et à l’extérieur.
13 13

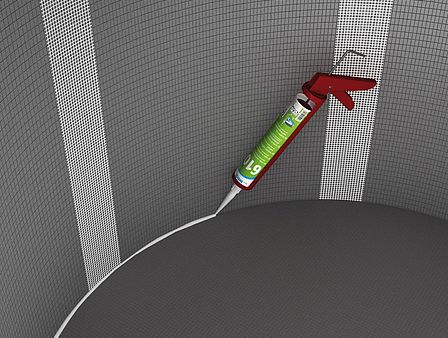

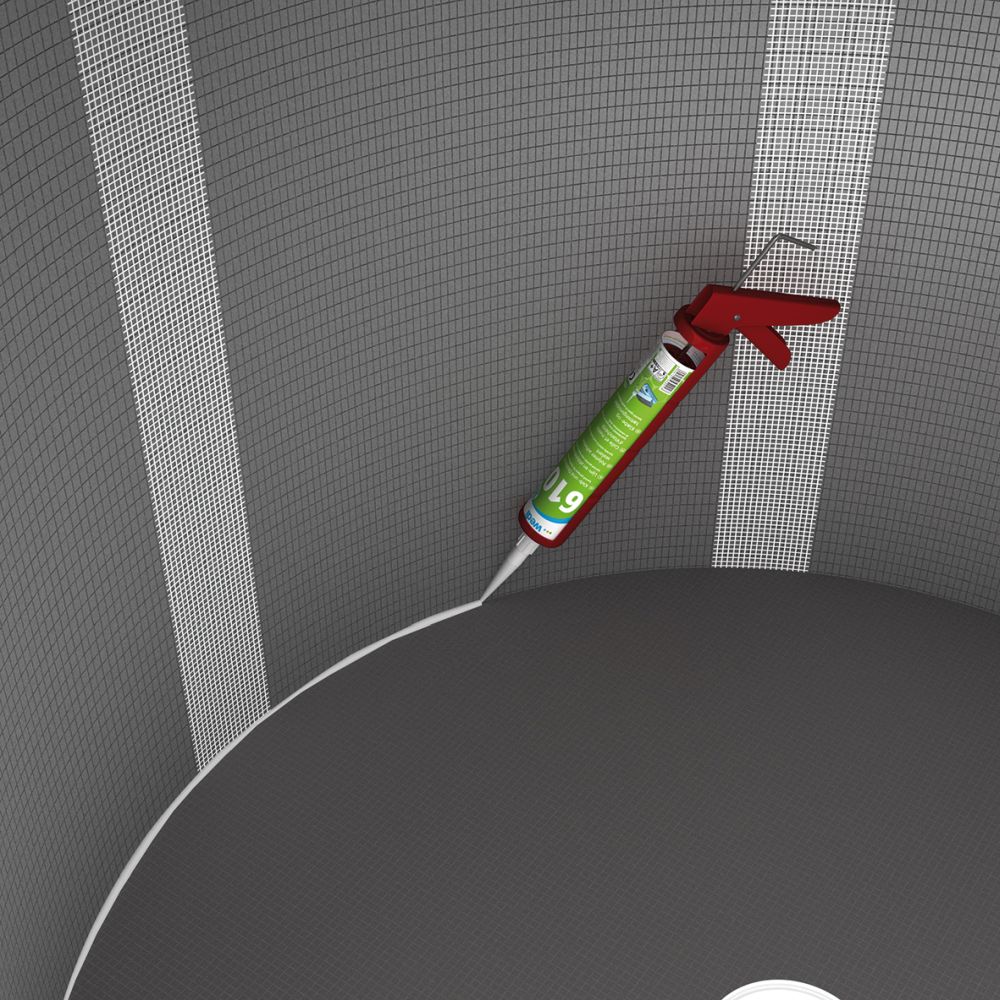

Traiter la jonction receveur / cloisons à l'intérieur de la douche à l'aide de la colle polymère wedi 610.
14 14
15 15
16 16

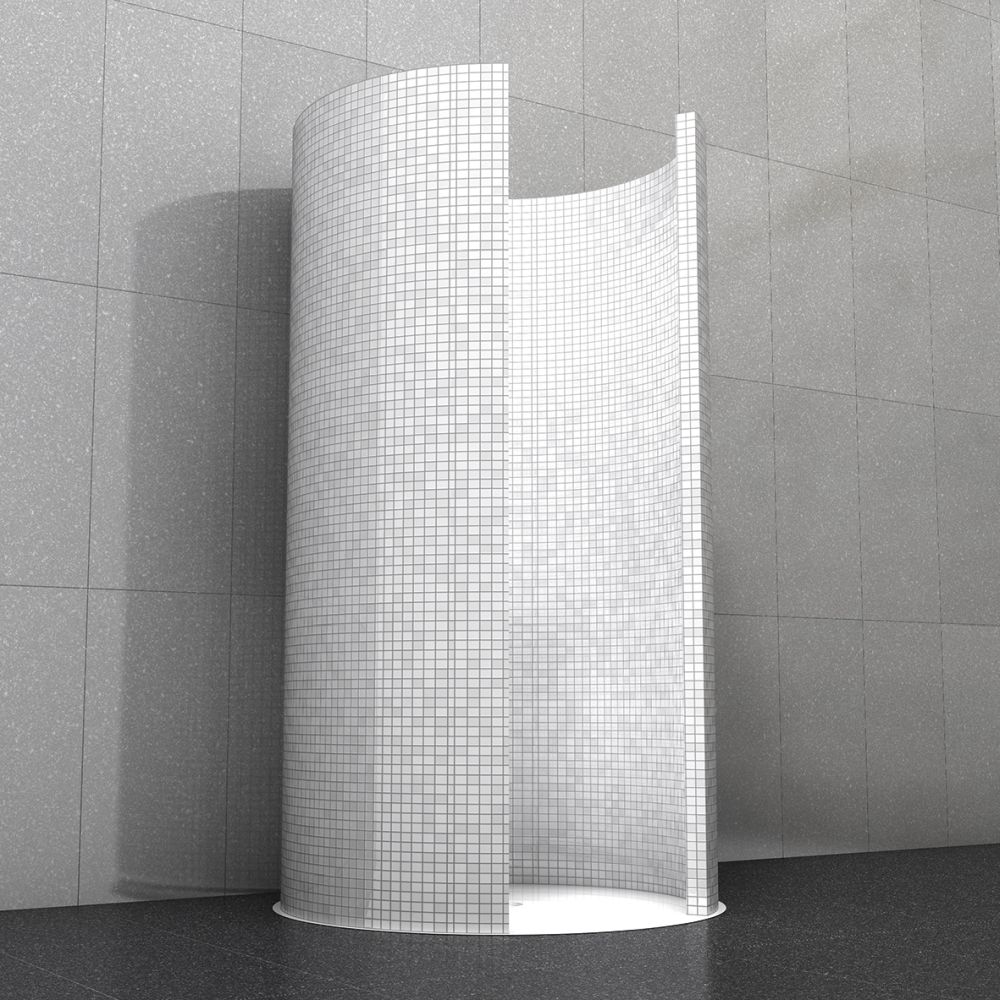

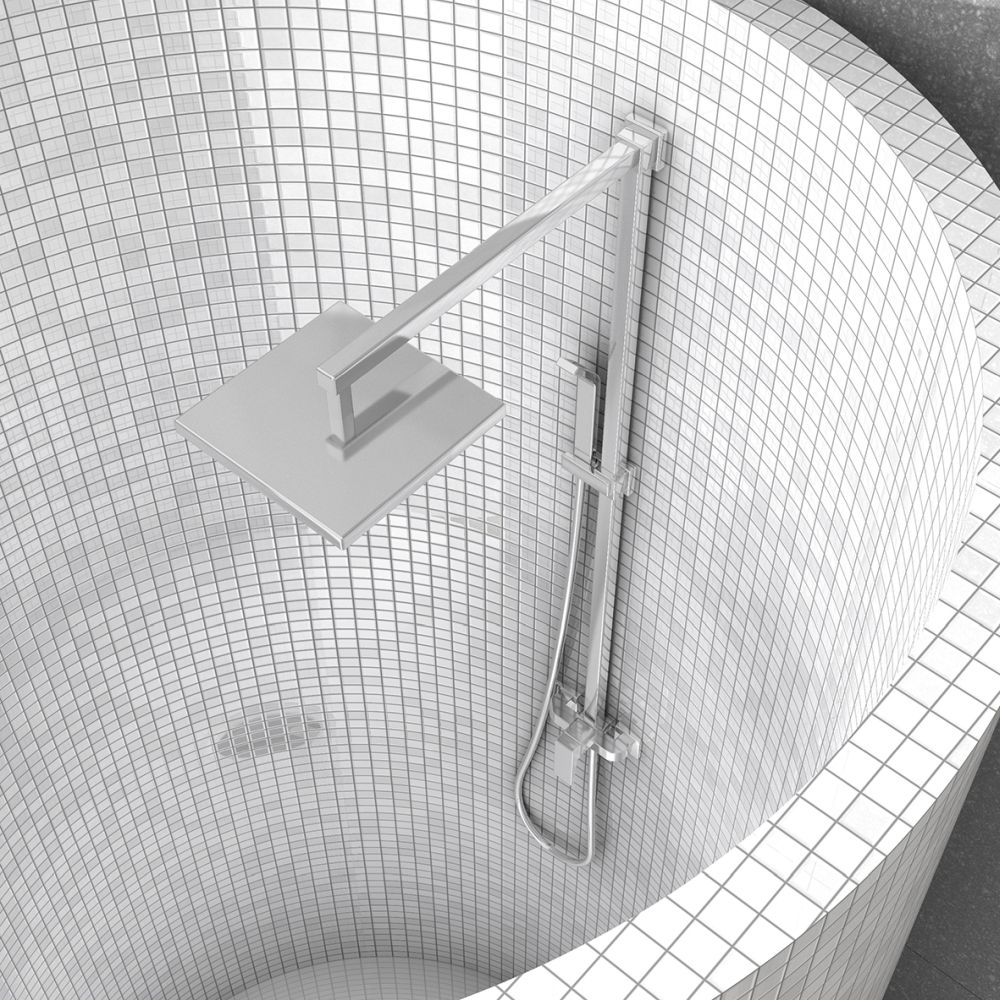

Il est recommandé de carreler avec des carreaux de petite dimension (format maxi 5 x 5 cm) et ceci afin de garder la forme courbe de la douche.
17 17

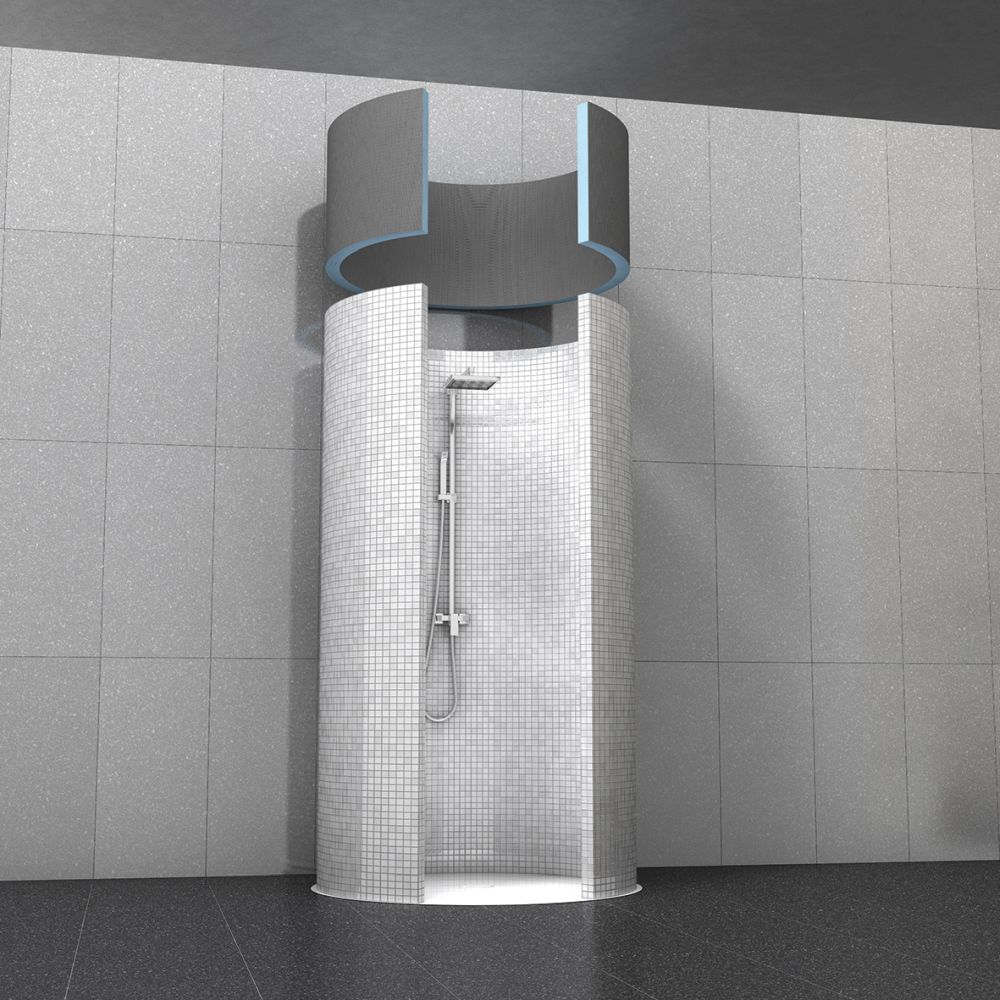

Installation optionnelle de l’élément de rehausse. Fixer avec la colle polymère wedi 610 et munir de bande d’armature wedi Tools.
wedi Fundo Trollo et Fundo Trollo libero
