Écoulement Fundo Riolito Neo, Riolito, Riofino horizontal (Évacuation linéaire)

Faible encombrement et étanchéité

Écoulement horizontal Fundo Riolito Neo, Riolito, Riofino, RioLigno (Évacuation linéaire)
Produits

Écoulement horizontal Fundo Riolito Neo, Riolito, Riofino, RioLigno (Évacuation linéaire)

„Écoulements Fundo.“

Information produit

wedi propose les systèmes d’écoulement adaptés aux éléments de douche de plain-pied. Grâce à une faible hauteur de montage et à l’étanchéité garantie dans l’ensemble du système, les écoulements wedi sont parfaits dans le cas de constructions neuves et de rénovations. Différentes variantes sont proposées pour les versions horizontales :

  • Variantes d'exécution:
    - horizontale en DN 50
    - extra-plat Mini Max, DN 40
  • Pour tous les receveurs de douche Fundo, seuls les systèmes d'écoulement wedi pour Fundo peuvent être utilisés.
Ces écoulements peuvent être combinés avec les séries Fundo suivantes :
  • Fundo Riolito Neo
  • Fundo Riolito
  • Fundo Riofino

Les avantages des solutions wedi

Caractéristiques techniques de l’écoulement (Évacuation linéaire)


Capacités d’absorption en fonction de l’écoulement sélectionné:
Écoulement linéaire wedi Fundo, écoulement horizontal, DN 50
0,8 l/s;
48,0 l/min
Profondeur minimale d’encastrement : 130 mm


Écoulement linéaire wedi Fundo Mini Max, DN 40, extra-plat 0,5 l/s;
30,0 l/min
Profondeur minimale d’encastrement : 99 mm

Tailles de produit

N° de commande Description Longueur × largeur × épaisseur

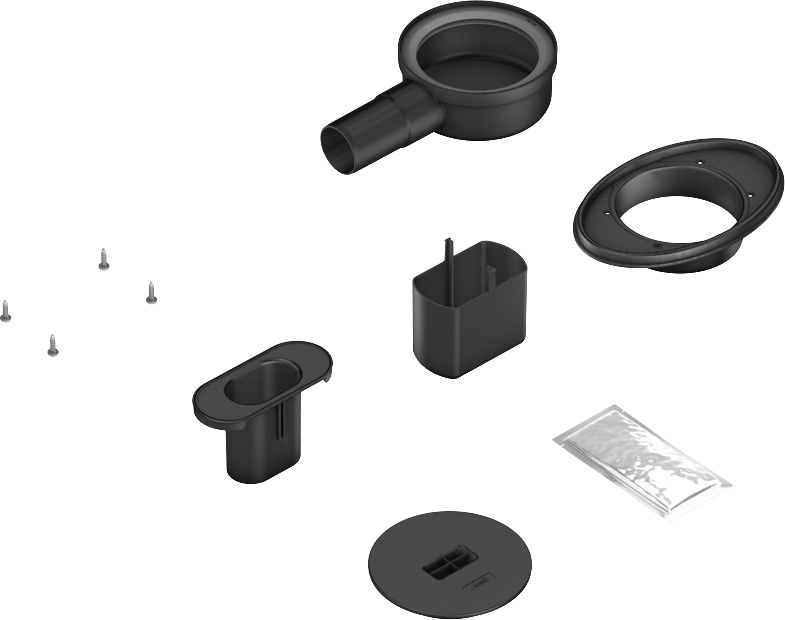

077500001 Écoulement linéaire Fundo, écoulement horizontal, DN 50
077500003 Écoulement linéaire Fundo Mini Max, DN 40, extra-plat

indispensable

Élément de douche carré ou rectangulaire Fundo Riolito Neo avec drainage mural Fundo Riolito Neo Fundo Riolito Neo Barrette de finition haut-degamme posée directement contre le mur. Élément de douche carré ou rectangulaire, sol-plafond Fundo Riolito avec drainage latéral intégré Fundo Riolito Fundo Riolito Le classique pour les douches de plainpied avec évacuation linéaire. Douche carrée ou rectangulaire Fundo Riofino avec drainage central Fundo Riofino Fundo Riofino Receveur de douche de haute qualité avec évacuation linéaire centrée. Elément de douche Fundo Rioglino avec drainage de ligne et faible hauteur de construction pour les plafonds à poutres en bois en XPS wedi Fundo RioLigno wedi Fundo RioLigno Parfait pour le montage dans / sur des planchers massifs en bois

en option

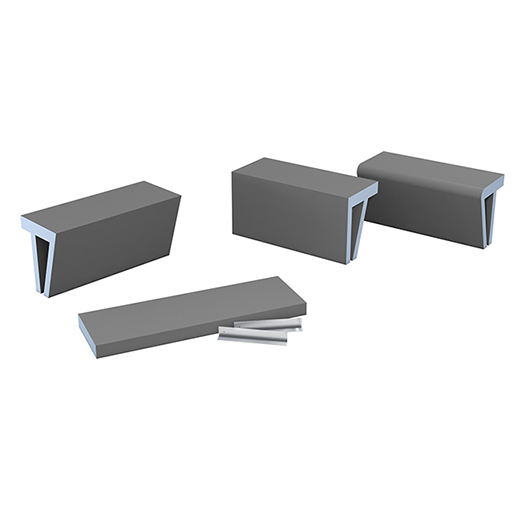

Plaque de construction imperméable, thermoisolante, résistante, légère et à carreaux directs en XPS dans diverses épaisseurs Panneau de construction wedi Panneau de construction wedi Support parfait, pour pratiquement toutes les applications murales et au sol. {f:if(condition:' Kit d'étanchéité Fundo Kit d'étanchéité Fundo Le matériel de montage adapté en vue d'une installation sûre des receveurs de douche Fundo au sein du système. {f:if(condition:' wedi 320 – Colle à carrelage wedi 320 – Colle à carrelage Colle à carrelage universelle pour le collage en couche mince. {f:if(condition:' wedi 610 – Colle polymère wedi 610 – Colle polymère Remarquable colle et produit d’étanchéité à la fois, pour l’étanchéification des joints entre les panneaux de construction wedi. {f:if(condition:' Bancs et transats Bancs et transats Banquettes pour presque n'importe quelle combinaison de sièges. Fixation murale optique discrète Fundo pour Fundio Riolito, Riolito Neo, Planea Linea Fundo Discreto Fundo Discreto Écoulement mural esthétique et ultra-moderne. Profils de pente pour le Fundo Riolito, le Riolito neo et le Plano Linea Profilé Fundo Profilé Fundo Les fastidieux travaux de découpe du carrelage mural ou du carrelage au sol appartiennent désormais au passé.

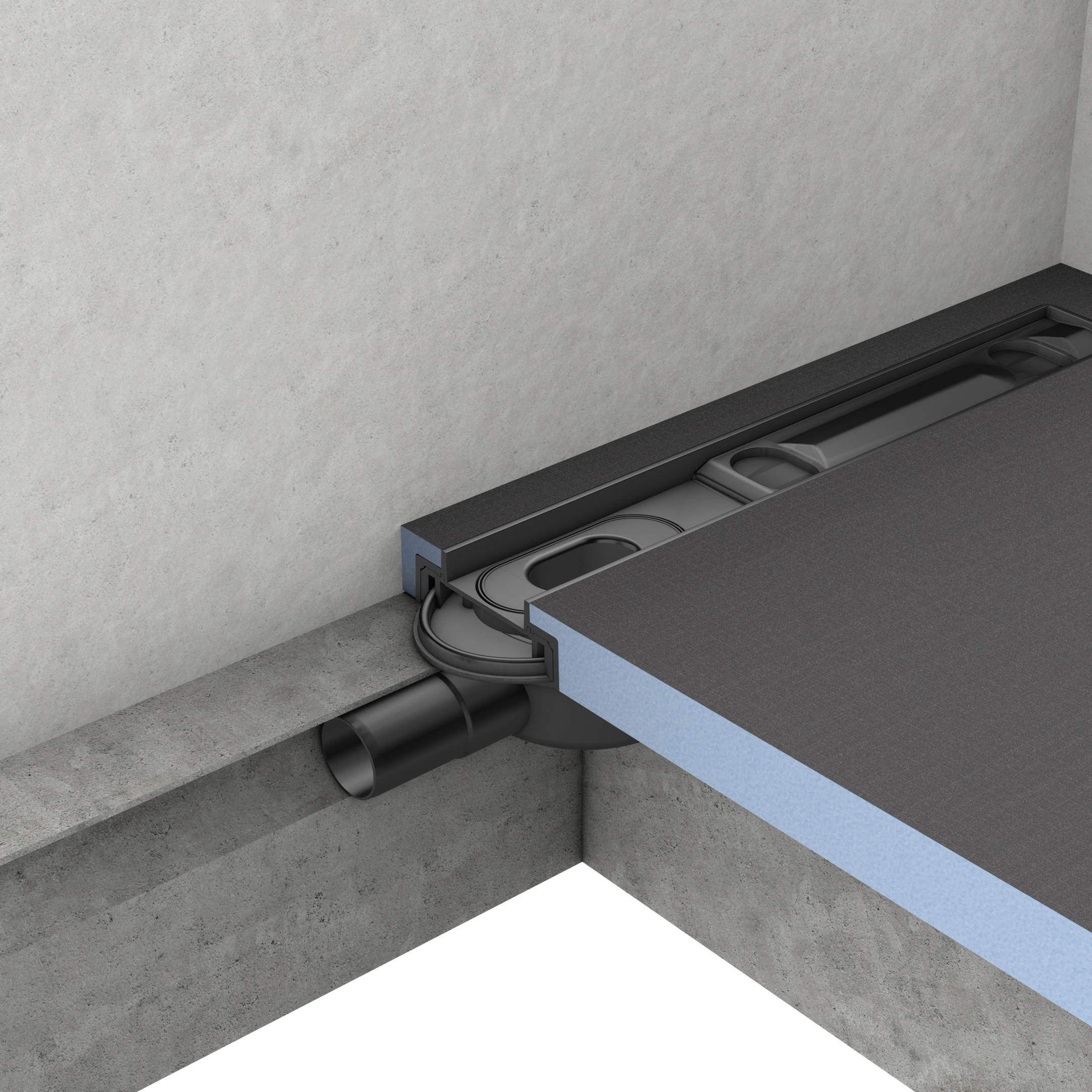

Écoulement Fundo horizontal

Écoulement horizontal Fundo Riolito Neo, Riolito, Riofino, RioLigno (Évacuation linéaire) Écoulement horizontal Fundo Riolito Neo, Riolito, Riofino, RioLigno (Évacuation linéaire)

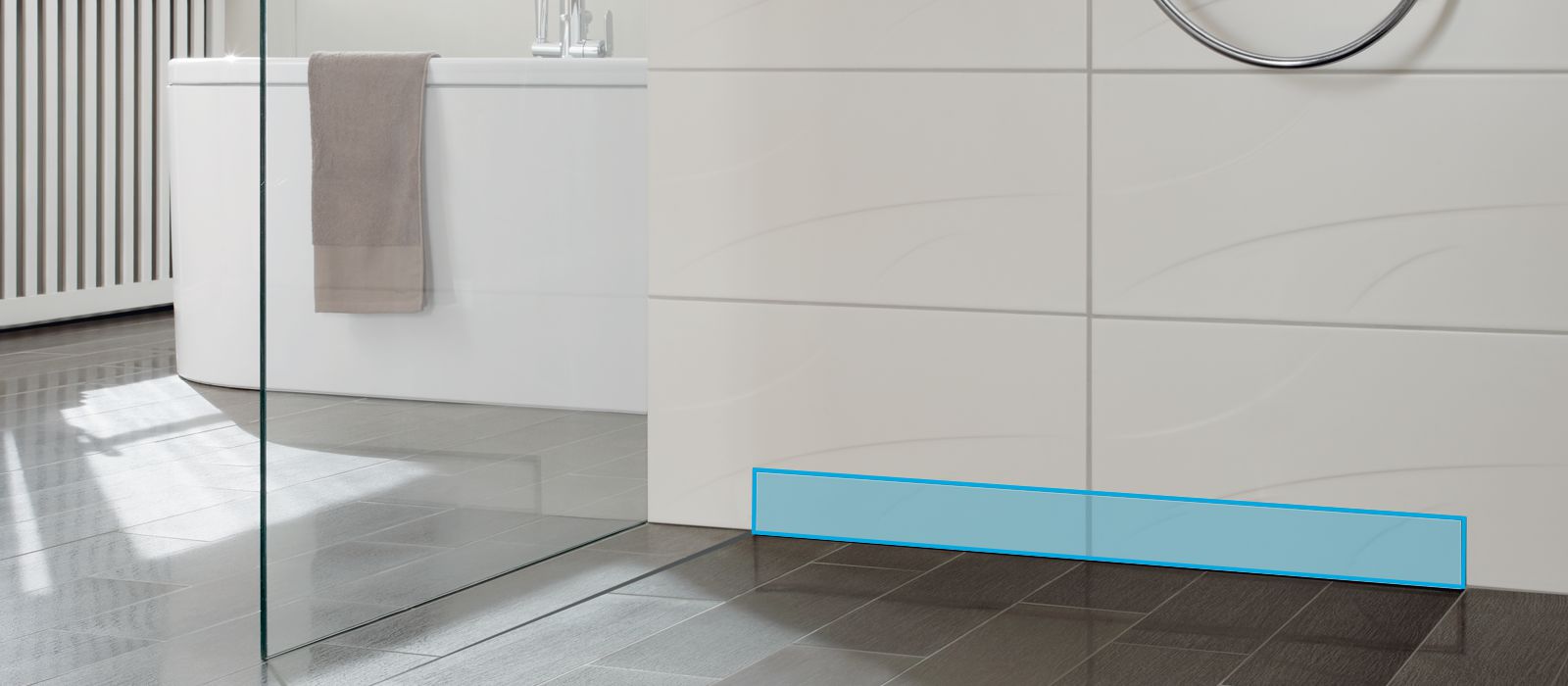

Photo de réalisation

Écoulement horizontal Fundo Riolito Neo, Riolito, Riofino, RioLigno (Évacuation linéaire)

En un coup d'œil

Brochure - Systèmes de douche Fundo 6.54 MB Brochure - Systèmes wedi 10.45 MB Instructions de montage Fundo écoulement DN50 horizontal pour Fundo Riolito Neo, Riolito, Riofino, RioLigno nonverbal 0.55 MB Instructions de montage Fundo écoulement Minimax horizontal pour Fundo Riolito Neo, Riolito, Riofino, RioLigno nonverbal 0.42 MB Instructions de montage Fundo Discreto 1.33 MB Instructions de montage Fundo Élément de calage pour linéaire écoulement non verbal 0.60 MB Instructions de nettoyage Fundo Riolito Neo nonverbal 0.24 MB Fiche technique - Fundo Riolito, Riofino et Riolito Neo 0.22 MB
