Fundo Ligno Plus

Fundo Ligno Plus

nouveau

„Le spécialiste des planchers bois en combinaison avec Fundo Top.“

Information produit

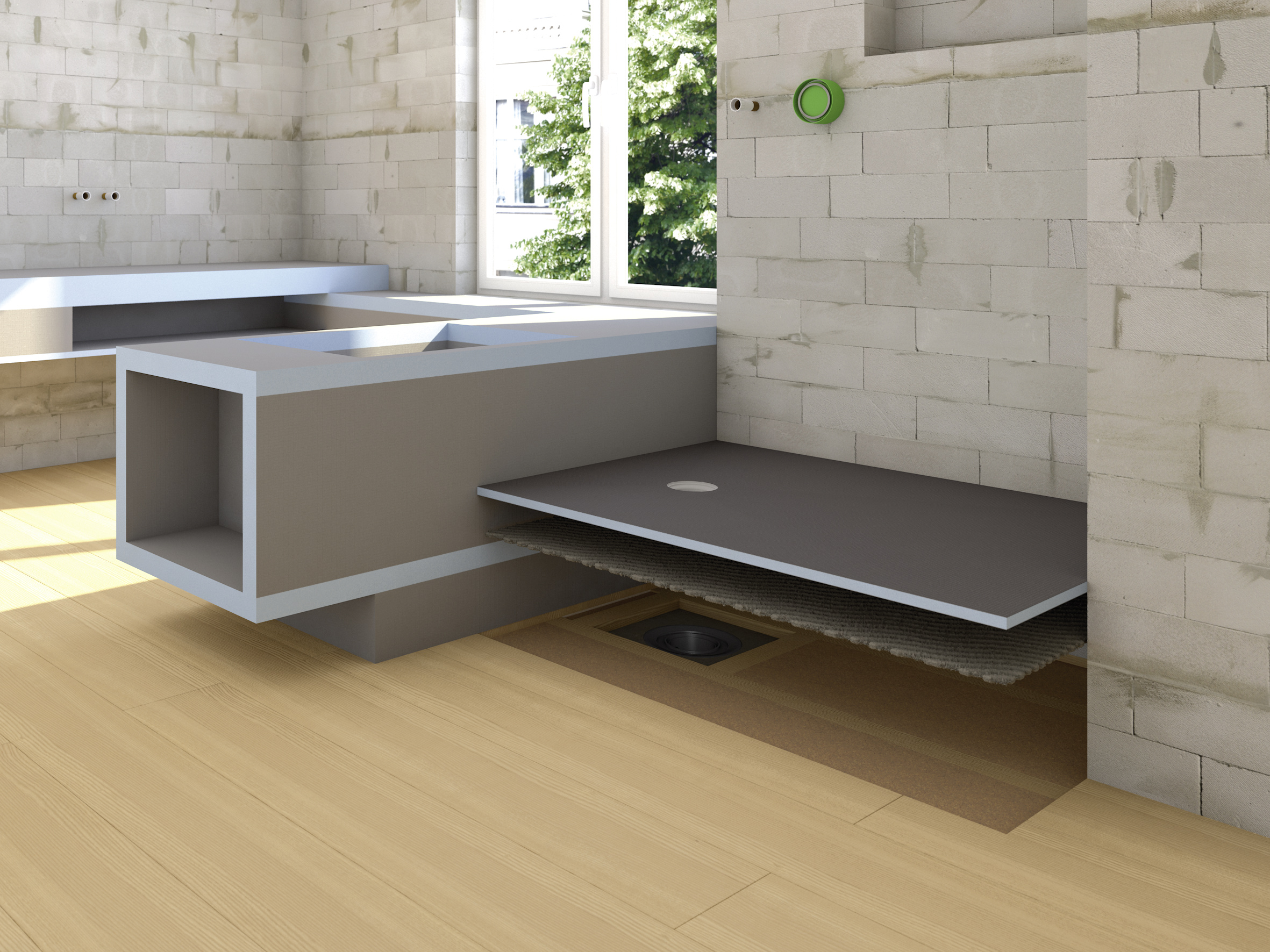

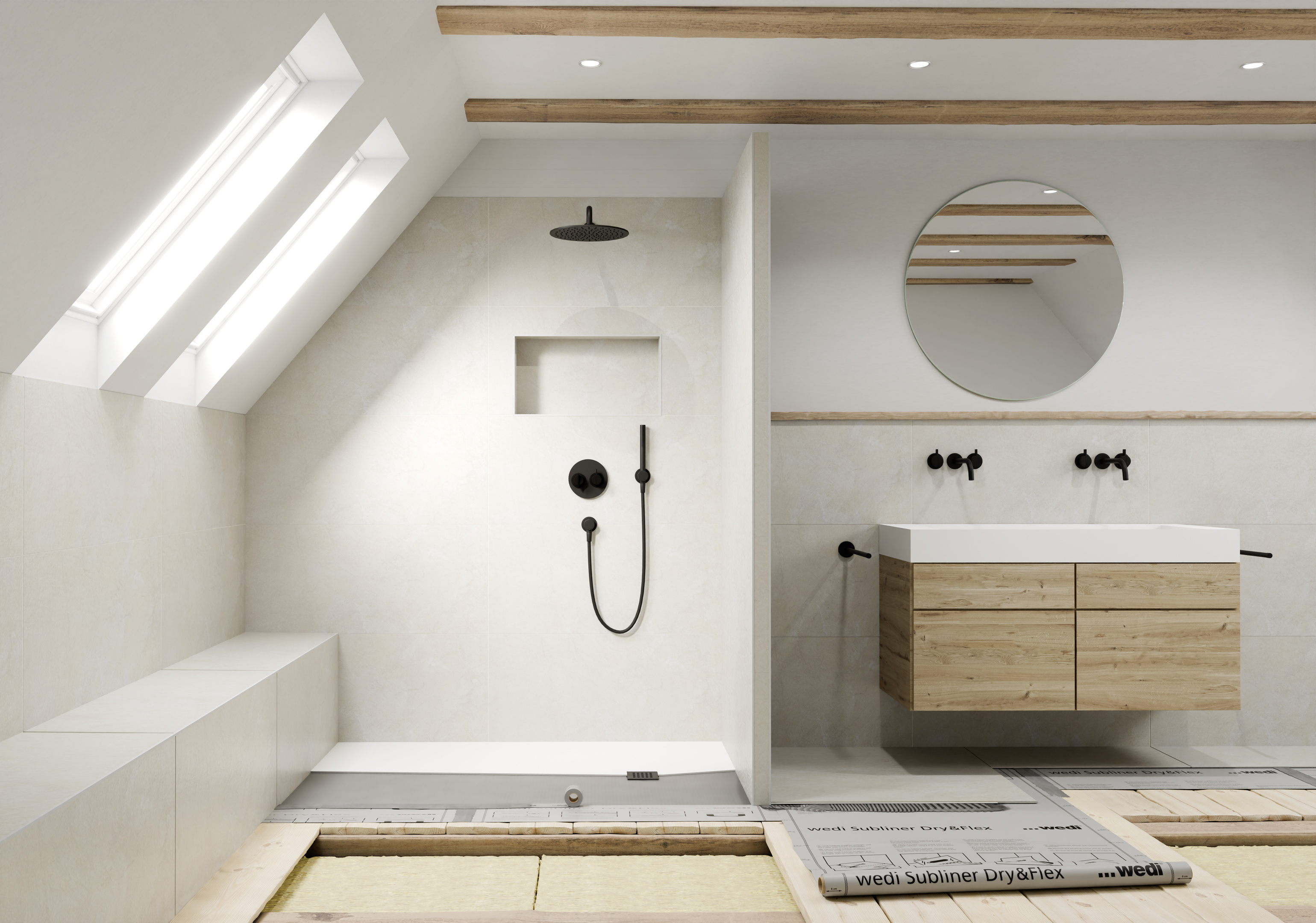

Le receveur de douche de plain-pied Fundo Ligno Plus, d‘une épaisseur de seulement 23 mm sur les bords, a été spécialement conçu pour une utilisation dans les anciens et nouveaux bâtiments avec planchers en bois, ainsi que pour la combinaison avec le revêtement design Fundo Top. Il est adapté à l‘épaisseur du plancher et peut donc être facilement et durablement intégré en toute sécurité, sans réservation supplémentaire et sans mesures de nivellement fastidieuses.
Les receveurs de douche à carreler sont non seulement extrêmement pratiques et fiables, mais ils permettent également des possibilités d’aménagement entièrement nouvelles pour les salles d’eau et les salles de bains.

  • Une sécurité garantie par une pente prédéfinie parfaitement régulière
  • L'ensemble du système est 100% étanche
  • Mise en œuvre simple et fiable - testée sur le terrain

Caractéristiques techniques Fundo Ligno Plus

Les receveurs de douche wedi Fundo peuvent être raccourcis sur place, la géométrie des éléments devant cependant être respectée. Les éléments wedi Fundo ne peuvent être combinés qu'avec les écoulements wedi Fundo.


Sollicitation par fauteuils roulants à partir d 50 x 50 mm
Mosaïque à partir de la taille minimale 20 x 20 mm
Hauteurs de construction minimale en fonction d
130 mm
97 mm
Écoulement vertical 40 mm
pente en surface (des bords extérieurs de l ≥ 1,57 %


Comportement au feu EN 13501 E


Caractéristiques techniques de l’écoulem

Cadre avec grille en acier inox disponible dans 120 × 120 mm
Ø 120 mm
Capacités d’absorption en fonction de l’écoulem
Écoulement Fundo Mini Max, horizontal, DN 40 0,5 l/s ;
30 l/min
Écoulement Fundo, horizontal, DN 50 0,80 l/s ;
48,0 l/min
Écoulement Fundo, vertical, DN 50 1,10 l/s ;
66,0 l/min
Écoulement Fundo, vertical, DN 70 0,80 l/s ;
48 l/min
Écoulement Fundo, vertical, DN 50, avec coupe-feu 1,10 l/s ;
66,0 l/min

Tailles de produit

N° de commande Description Longueur × largeur × épaisseur
072070060 Fundo Ligno Plus receveur de douche, rectangulaire, écoulement excentré 1200 x 900 x 23/44 mm
072070061 Fundo Ligno Plus receveur de douche, rectangulaire, écoulement excentré 1400 x 900 x 23/44 mm
072070069 Fundo Ligno Plus receveur de douche, rectangulaire, écoulement excentré 1600 x 900 x 23/44 mm
072070070 Fundo Ligno Plus receveur de douche, rectangulaire, écoulement excentré 1600 x 1000 x 23/44 mm
072070062 Fundo Ligno Plus receveur de douche, rectangulaire, écoulement excentré 1800 x 900 x 23/44 mm
072070010 Fundo Ligno Plus receveur de douche, carré, écoulement centré 900 x 900 x 23/44 mm
072070017 Fundo Ligno Plus receveur de douche, carré, écoulement centré 1200 x 1200 x 23/44 mm
072070018 Fundo Ligno Plus receveur de douche, carré, écoulement centré 1500 x 1500 x 23/44 mm
072070063 Fundo Ligno Plus receveur de douche, carré, écoulement excentré 900 x 900 x 23/44 mm
072070064 Fundo Ligno Plus receveur de douche, carré, écoulement excentré 1200 x 1200 x 23/44 mm

Domaines d’application Fundo Ligno Plus

  • Construction de logements privés
  • Bâtiments publics et lieux de travail selon la norme DIN 180040, partie 1
  • Dans les logements accessibles aux personnes handicapées selon 18040 Partie 2 (respecter les directives concernant la taille minimale de carrelage pour des contraintes prévues dû à des fauteuils roulants, voir les propriétés techniques)
