3

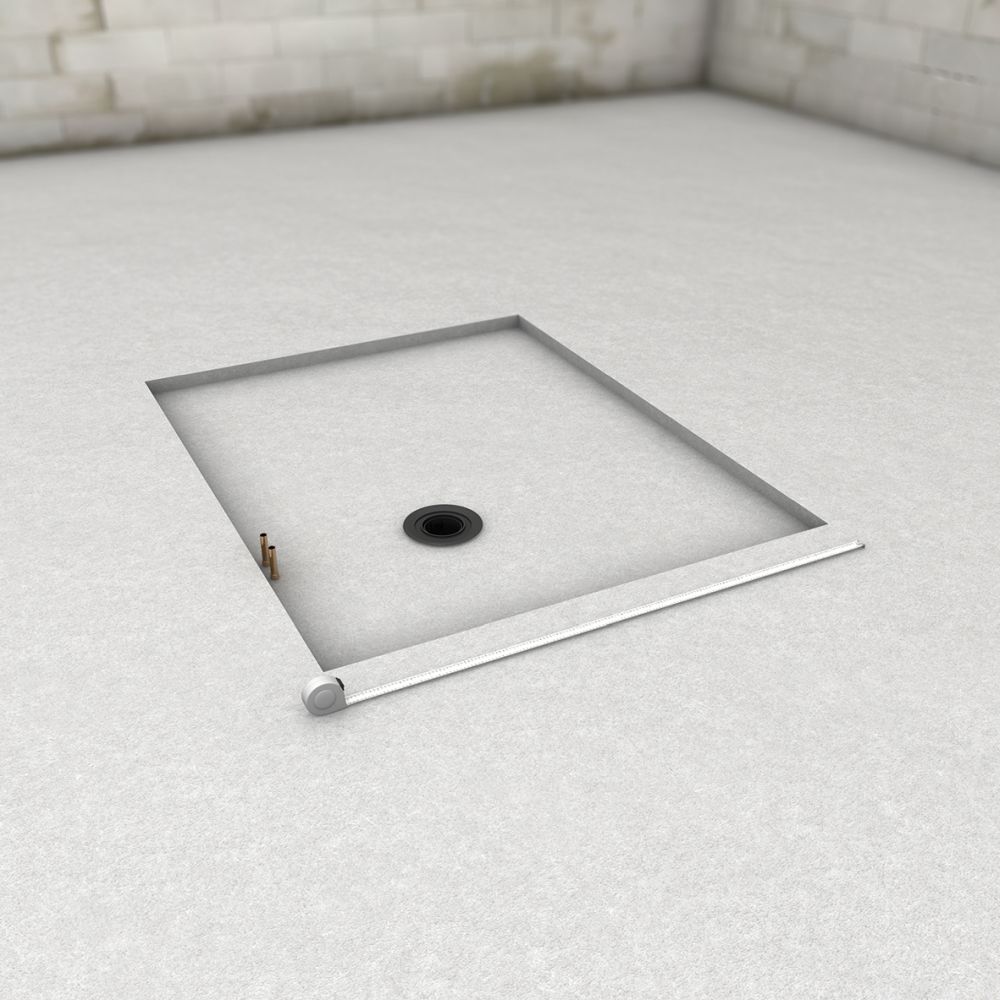

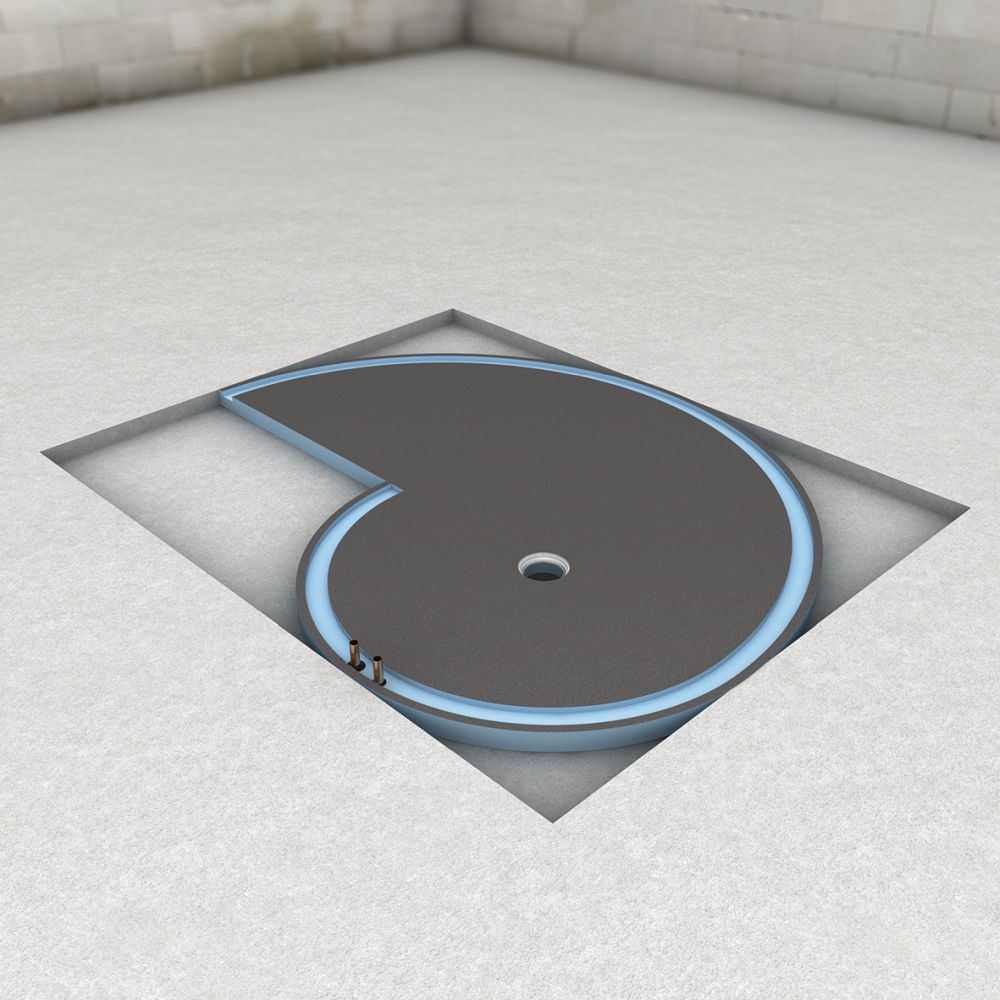

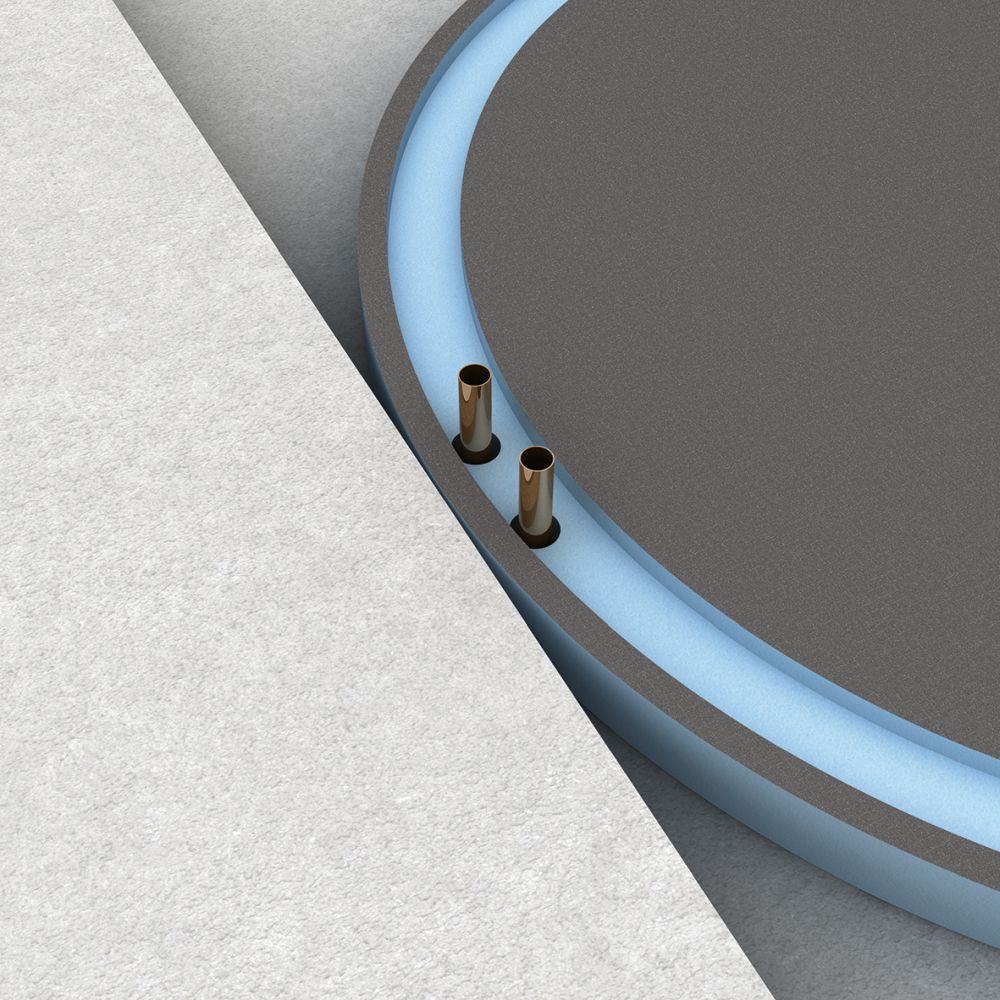

Per il montaggio dell'elemento per pavimento disporre le tubature di acqua fredda e calda secondo lo schema di installazione.

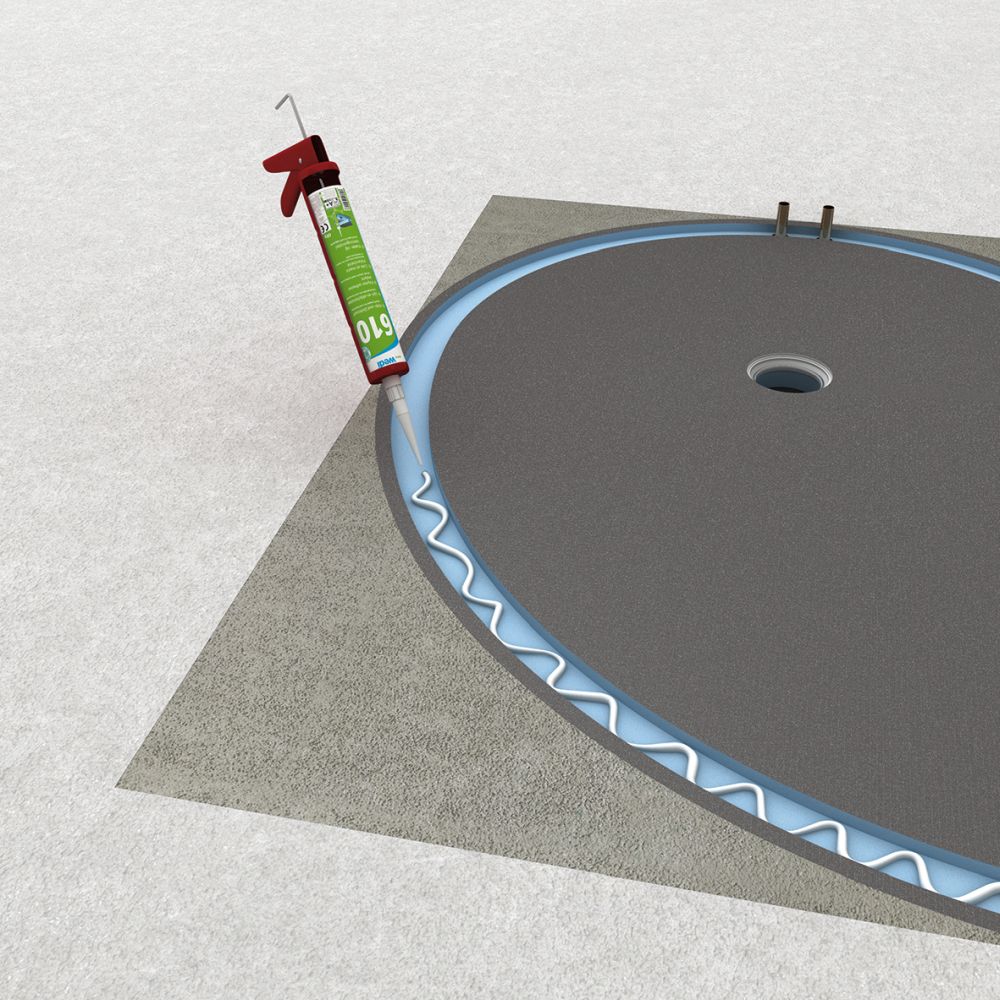

7
Applicare una striscia ondulata di collante e sigillante wedi 610 sulla parte fresata dove poi vengono posizionati i singoli elementi per parete.
8

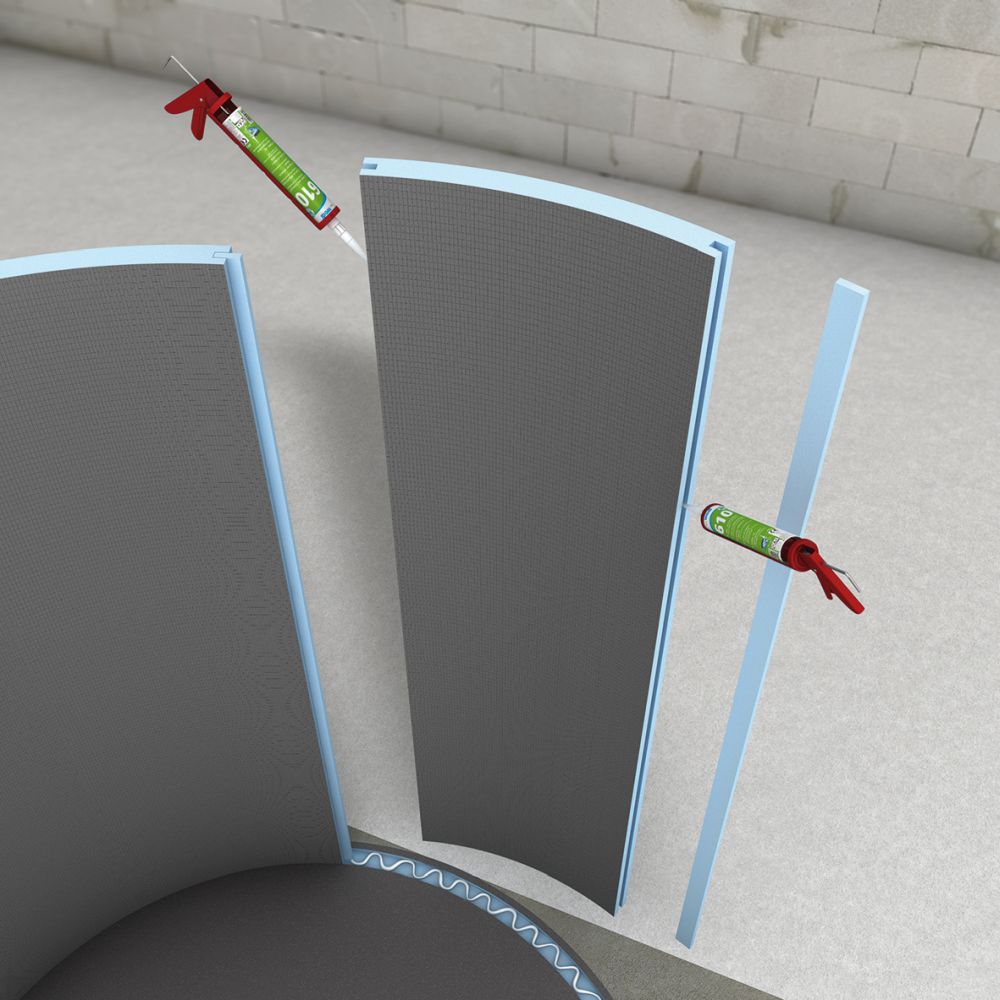

Il collegamento degli elementi per parete tra di loro avviene tramite maschio e femmina, nonché collante e sigillante wedi 610 che viene applicato nella scanalatura a destra e a sinistra sul maschio.

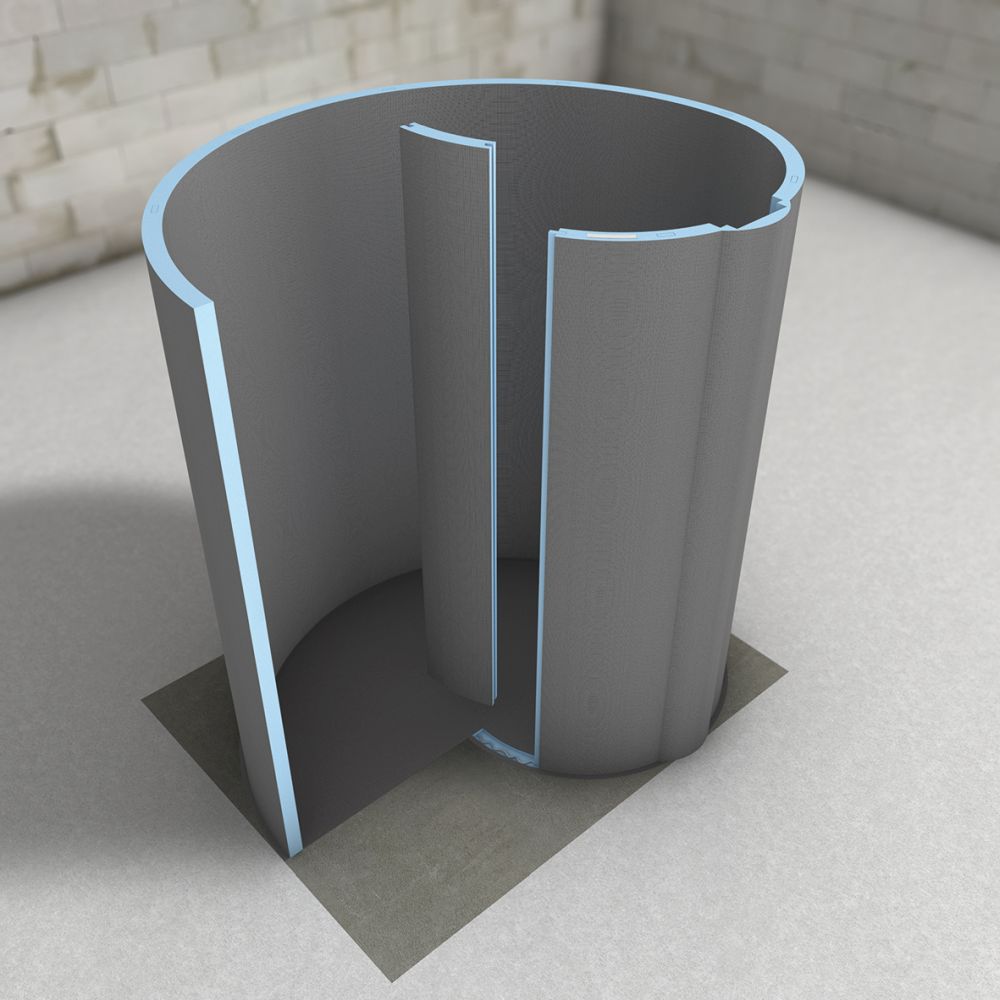

9
Montare poi in ordine secondo le Istruzioni di montaggio gli elementi per parete.
10

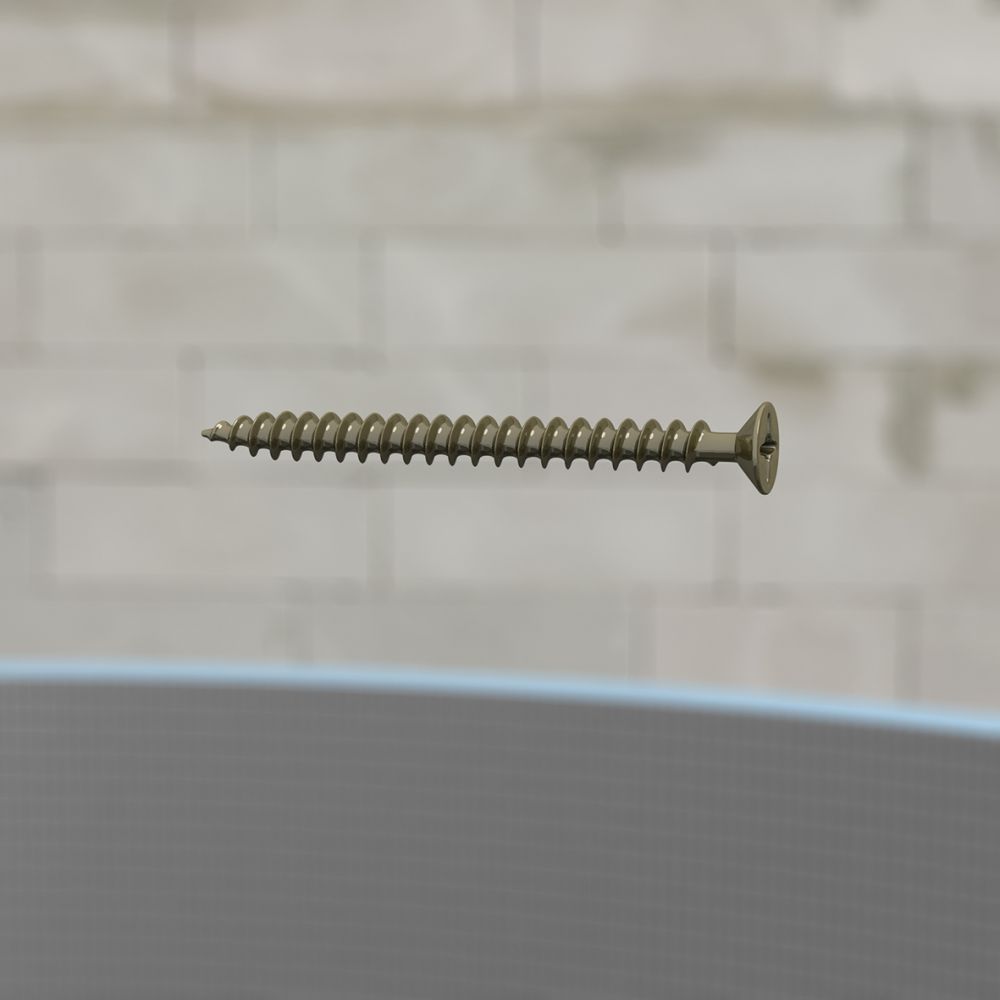

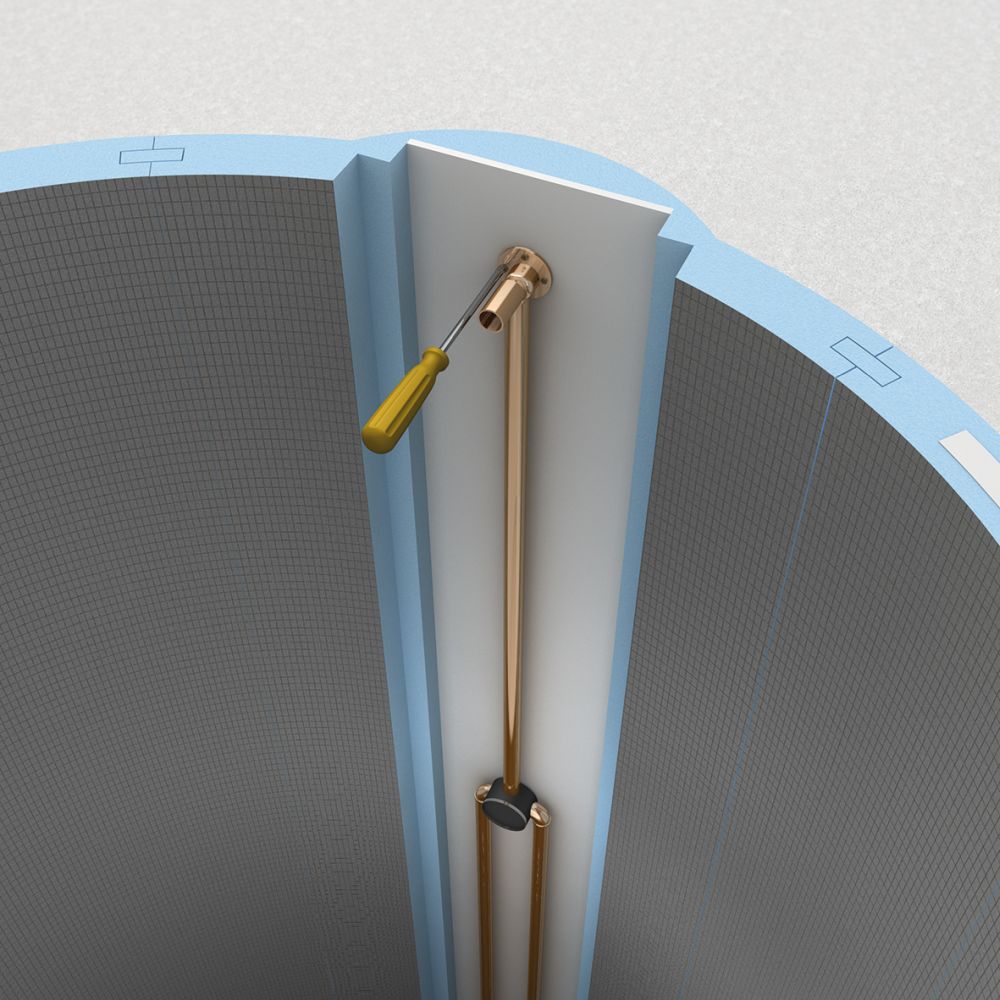

Rubinetteria sotto intonaco: fissare le tubazioni con viti spax sul pannello di rinforzo posteriore e collegarle.
12

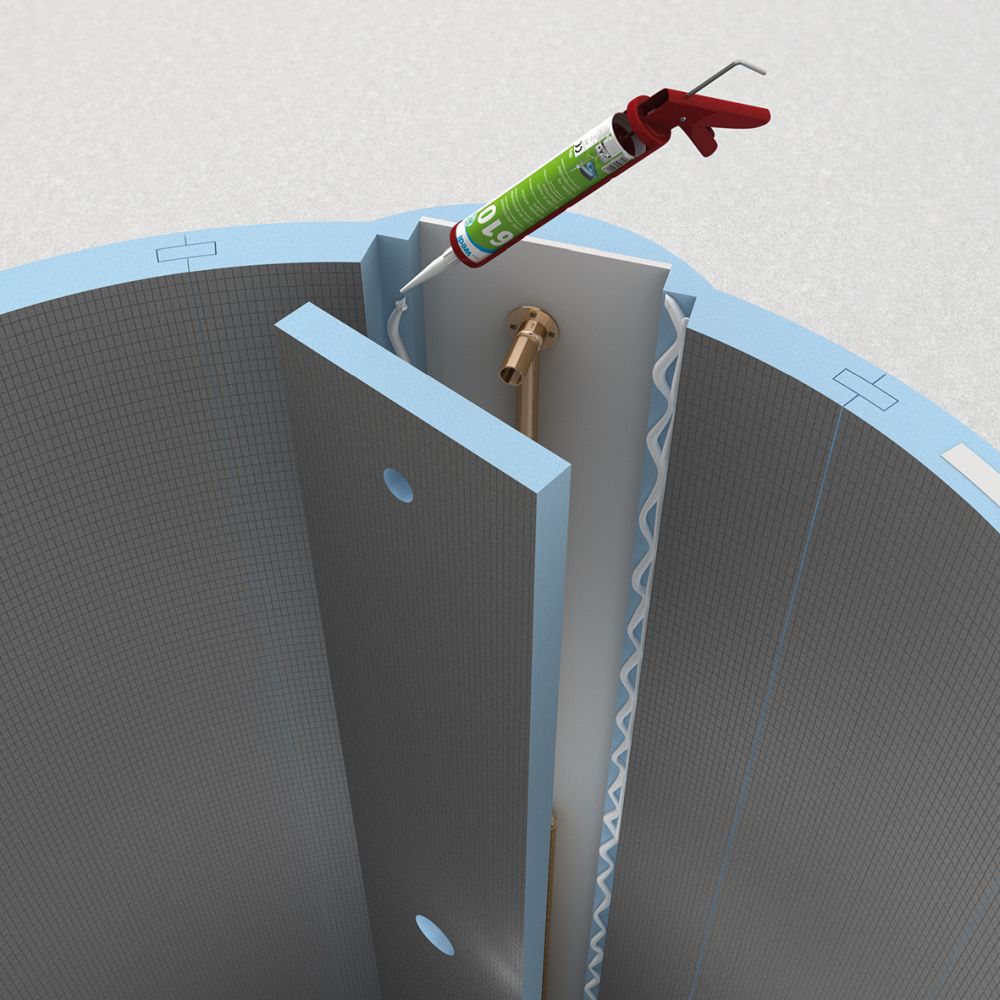

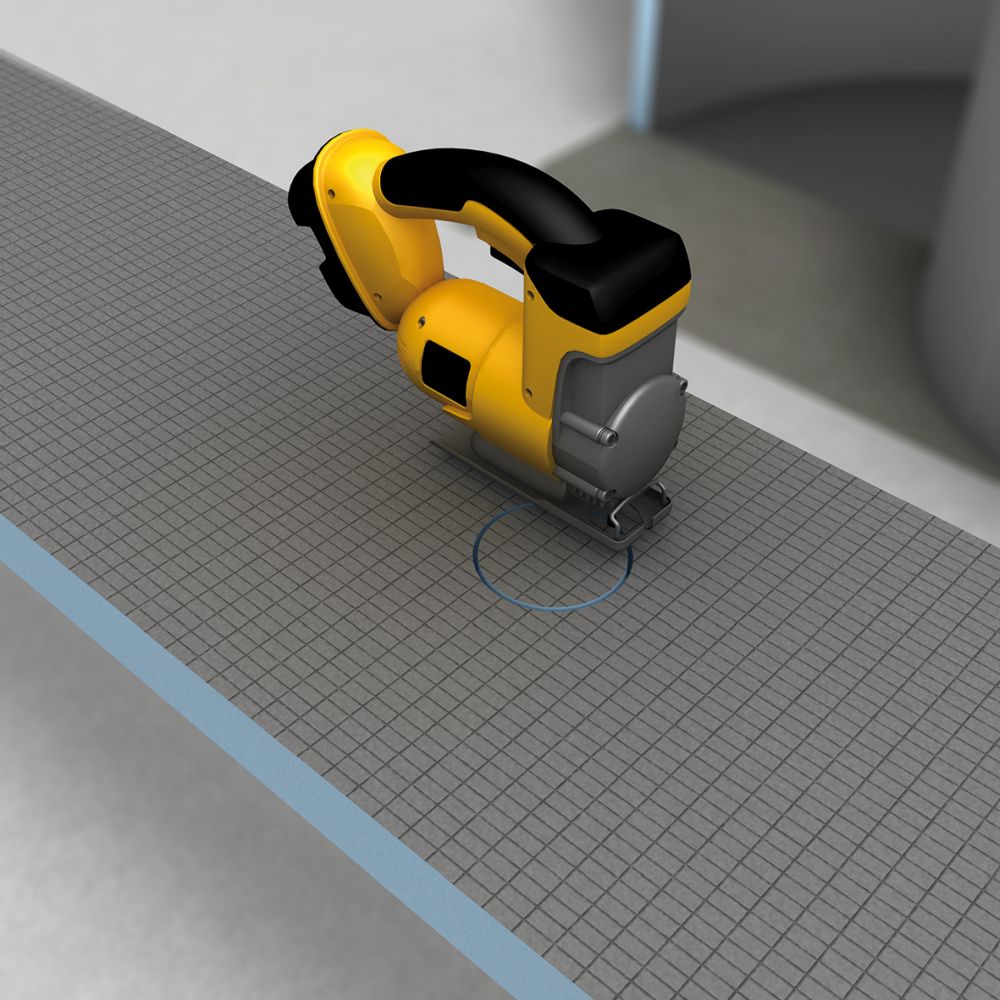

Eseguire delle cavità per le rubinetterie (e nella versione sotto intonaco anche per il soffione doccia) nel pannello di revisione ...
13
... e incollare il pannello nella zona delle piegatura dell'elemento per parete nonché sul pavimento.
14

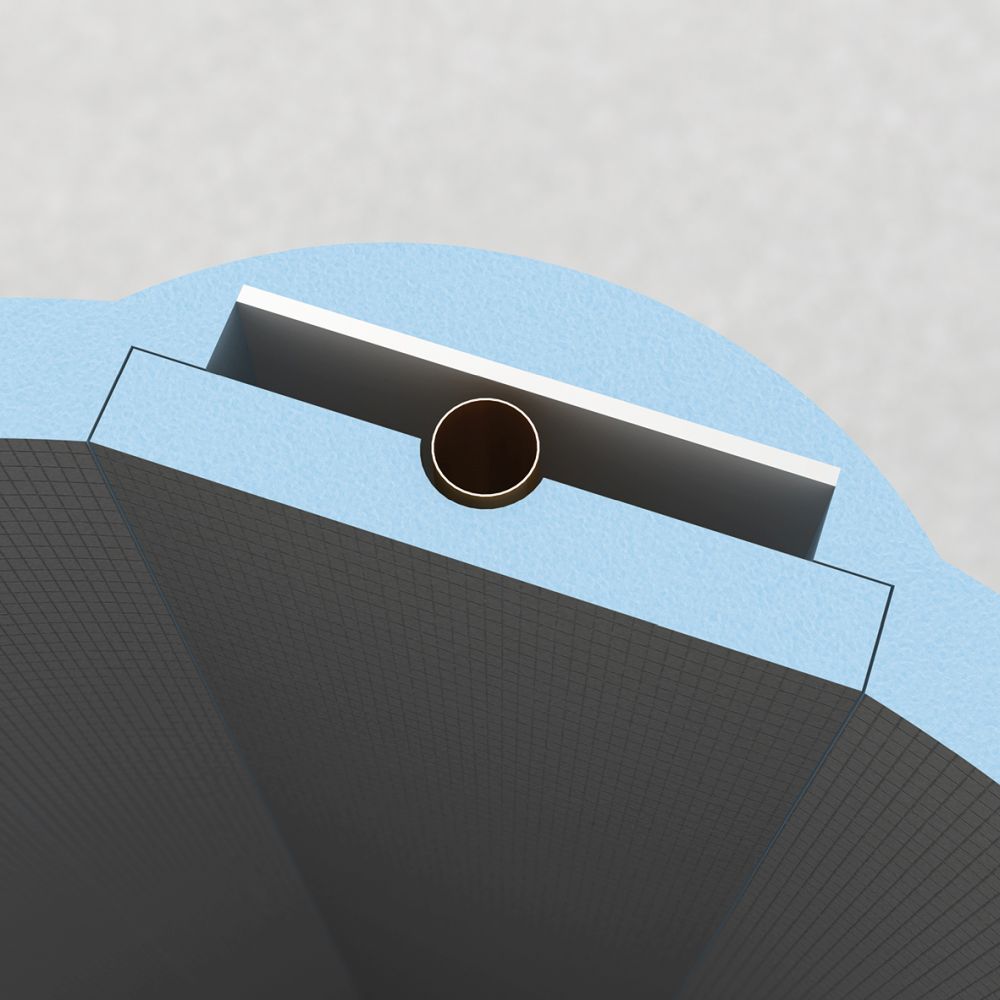

Sigillare i punti sporgenti con il collante e sigillante wedi 610 e con le guarnizioni isolanti wedi Tools adatte
16

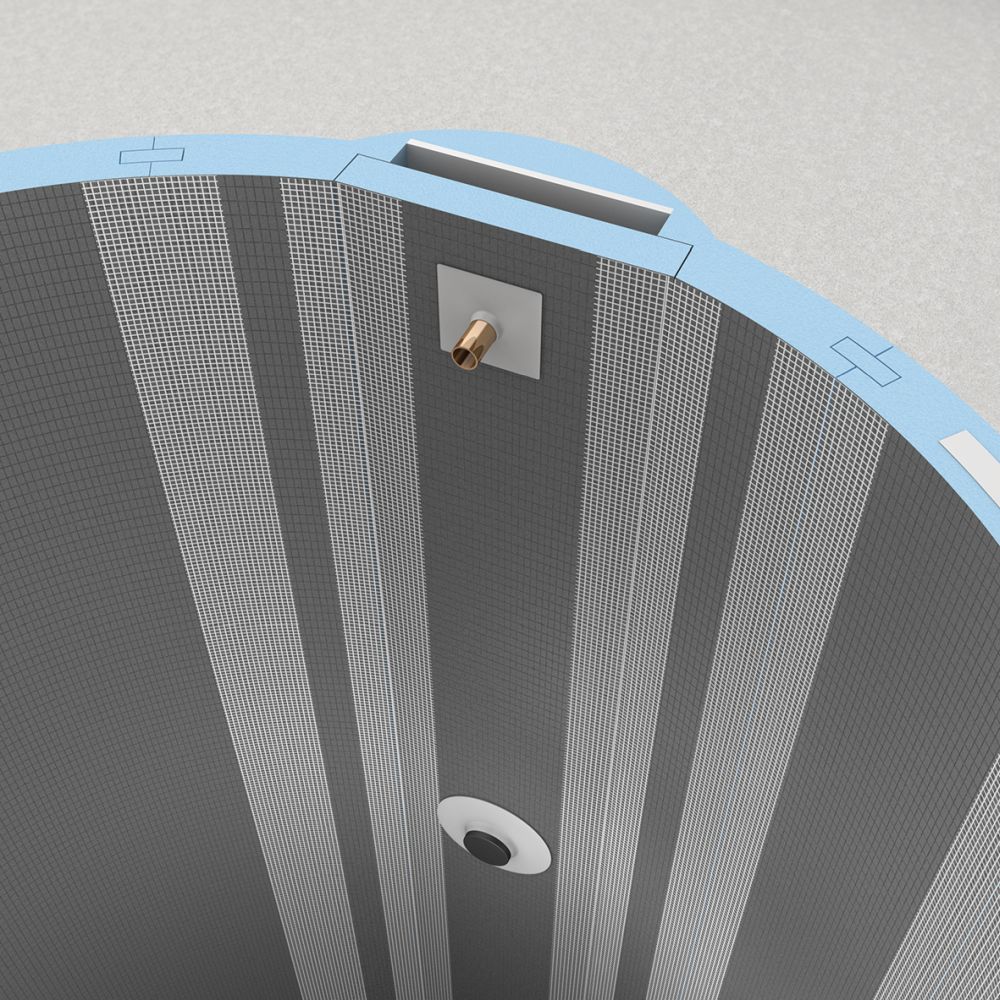

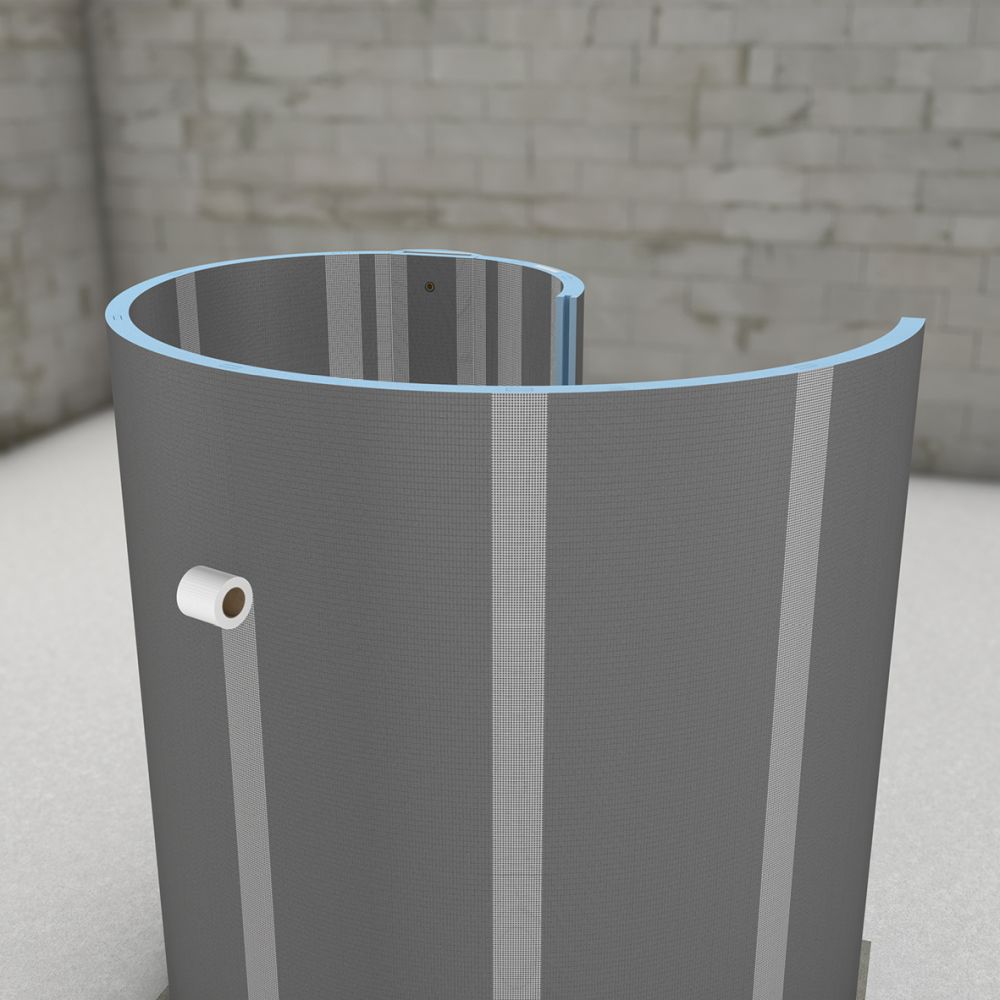

Sigillare i collegamenti delle giunzioni internamente ed esternamente con il nastro di armatura wedi Tools.

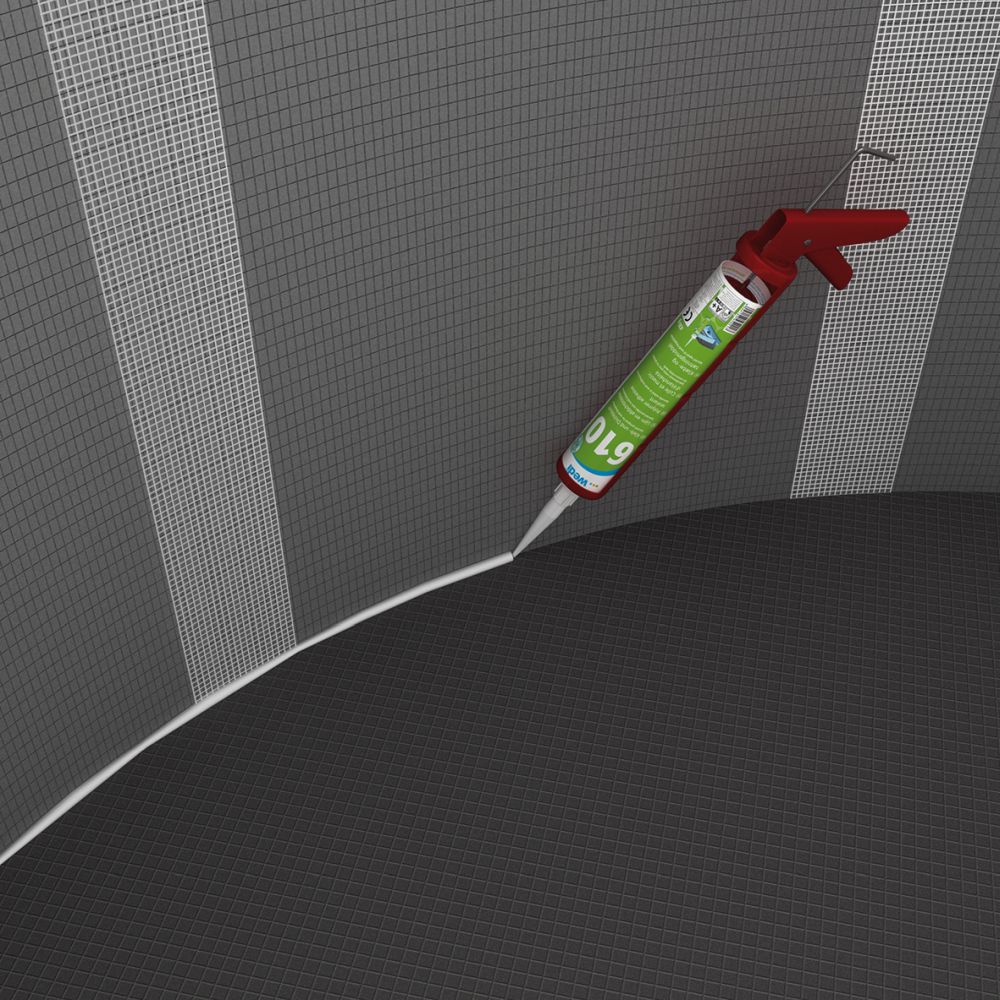

18
Sigillare internamente il passaggio dalle pareti della doccia al pannello a pavimento con il collante e sigillante wedi 610.
20

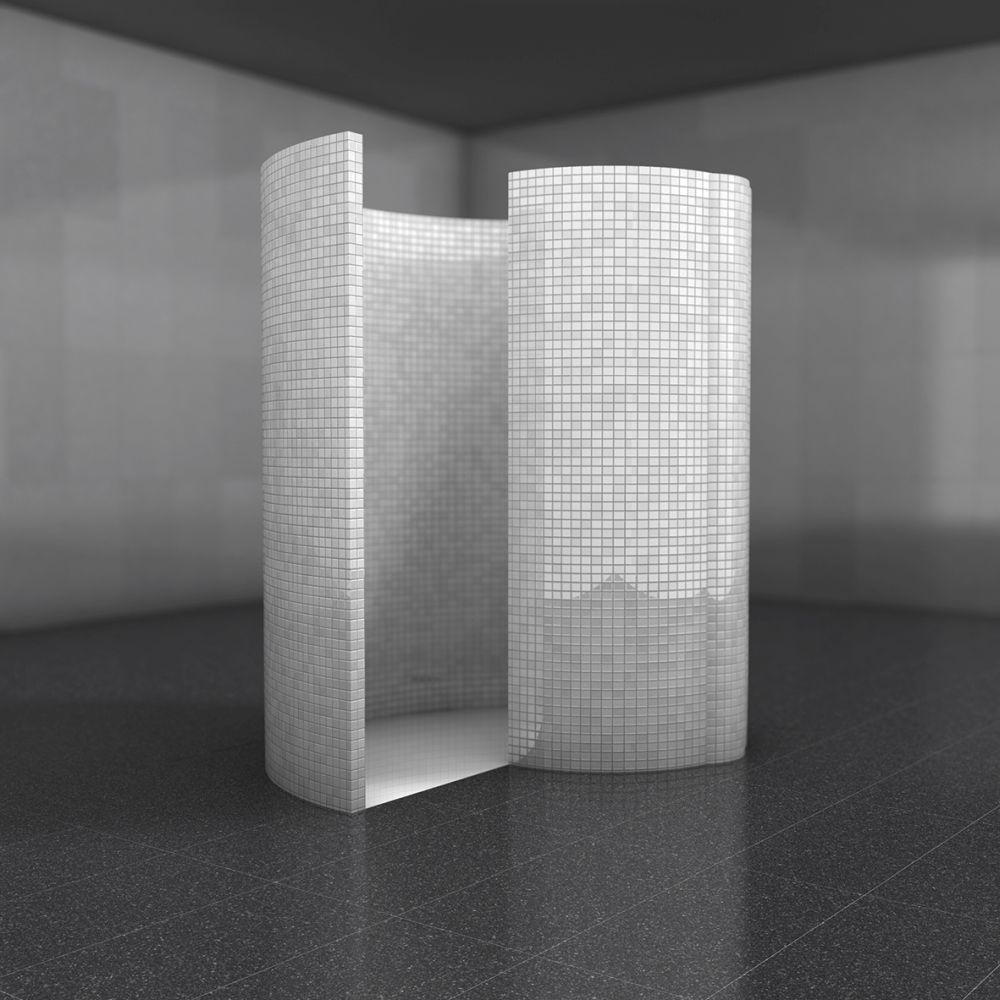

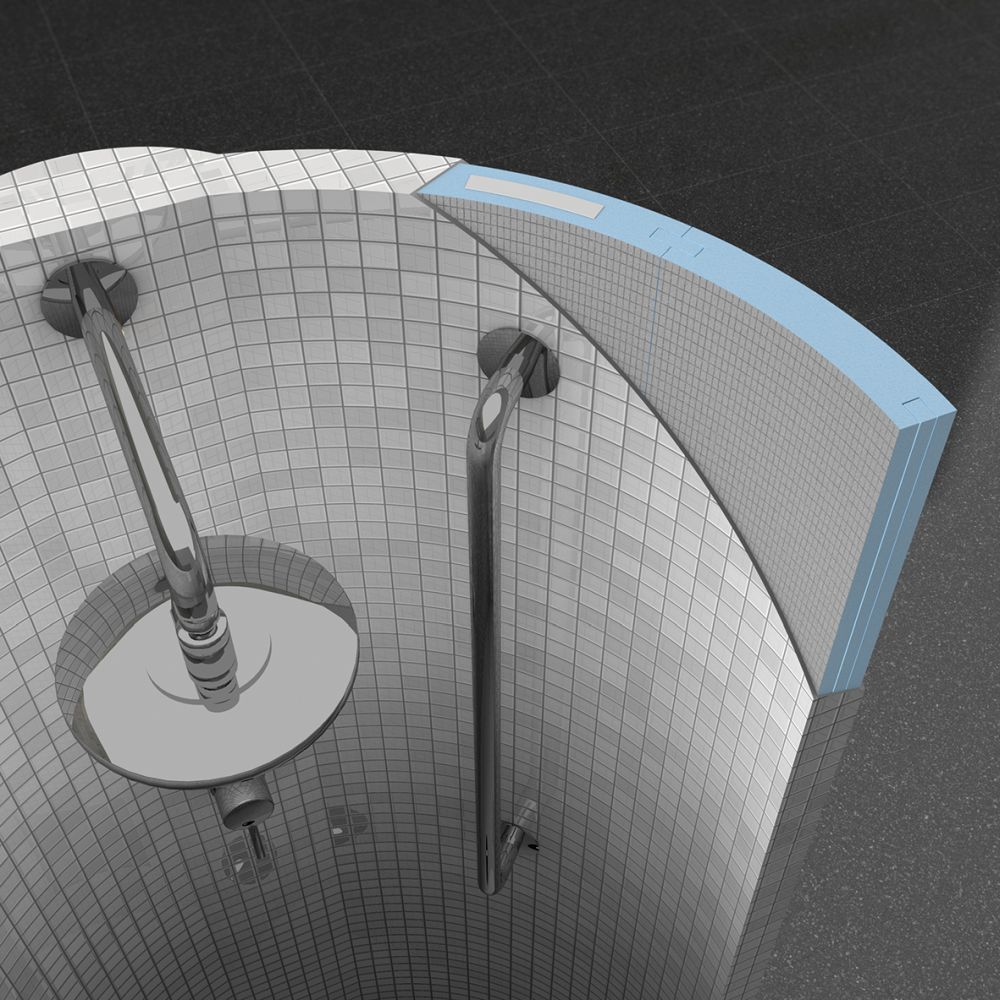

Successivamente piastrellare come di consueto e montare la rubinetteria desiderata ed eventualmente l'asta della doccia.

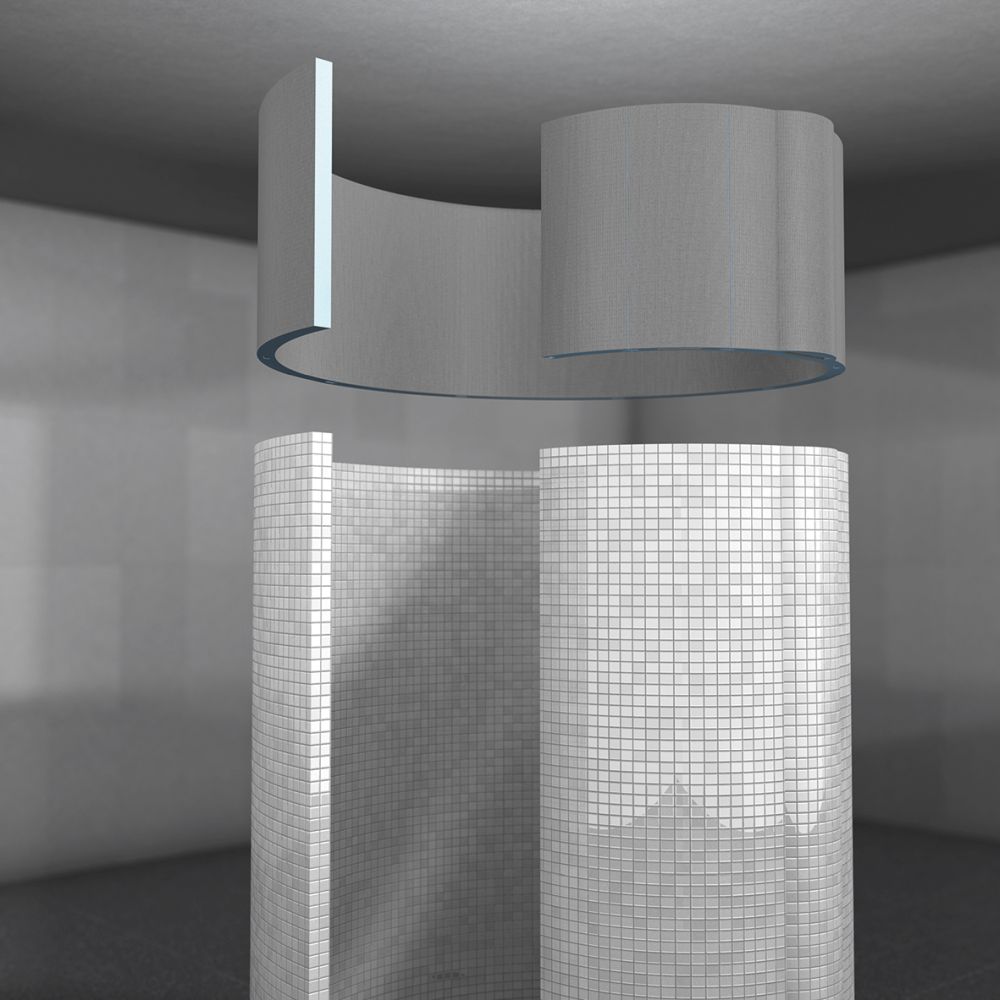

21
Come opzione si può rialzare la doccia con l'apposito elemento. Fissare con il collante e sigillante wedi 610 e sigillare con il nastro di armatura wedi Tools.
