Fundo Primo

Vielseitig verwendbares Duschelement mit Punktentwässerung

Bodengleiche Dusche
Prodotti

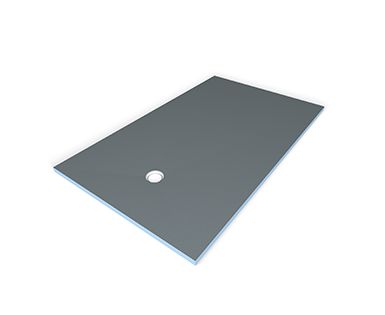

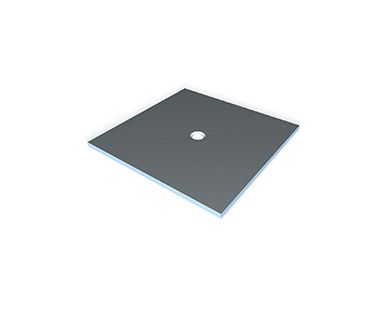

Bodengleiche Dusche "Fundo Primo"

„Bodengleiche Duschelemente für effektive Raumausnutzung.“

Testato in base a DIN: Senza barriere*

Informazioni sul prodotto

Die quadratischen und rechteckigen Ausführungen der Fundo Bodenelemente sind die klassischen Formen dieser Design-Serie. Ohne langweilig anzumuten, bieten diese Varianten großzügigen Platz zum Duschen. Die verfliesbaren, wasserundurchlässigen Bodenelemente sind nicht nur immens praktisch und zuverlässig, sie eröffnen auch völlig neue Gestaltungsmöglichkeiten für Nassräume und Bäder – bei einfachem und sicherem Einbau.

  • Sicherheit durch exakt gleichmäßig vorgegebenes Gefälle
  • Gesamtsystem ist zu 100 % wasserdicht
  • Einfache und sichere Verarbeitung – von Praktikern getestet

Potete trovare tutti i vantaggi in sintesi

Technische Eigenschaften Fundo Primo


Rollstuhlbelastbar ab Mindestfliesengröße 50 x 50 mm
Glasmosaik ab Mindestgröße 20 x 20 mm
Standardhöhe eines Fundo Elements
[Achtung: bei Sonder-Fundos oder Elementlängen ab 1.800 mm kann die Elementhöhe abweichen]		 40 mm
Mindestaufbauhöhen in Abhängigkeit des Ablaufs:
waagerechter Ablauf, DN 50
waagerechter Ablauf Mini Max, DN 40
senkrechter Ablauf, DN 50
85 mm
57 mm
142 mm
Oberflächengefälle (von Außenkante Fundo
Bodenplatte bis Außenkante Ablauföffnung)
(Ausnahme: Fundo Nautilo, 28 mm Oberflächengefälle)		 18 mm


Technische Eigenschaften Ablauf

Spezialablauf mit Geruchsverschluss und Edelstahlabdeckung.
Rahmen auf Fliesendicke anpassbar.
Rahmen mit Edelstahlrost in folgenden Abmessungen lieferbar:
115 × 115 mm
Ø 115 mm
Ablaufleistungen in Abhängigkeit der Ablaufwahl:
Fundo Ablauf Minimax, waagerecht, DN 40 ABS
in Anlehnung DIN EN 1253 geprüft (abP Prüfnummer P-4081-TLRP)		 0,5 l/s ;
30 l/min
Fundo Ablauf, waagerecht, DN 50 ABS, nach DIN EN 1253 0,80 l/s ;
48,0 l/min
Fundo Ablauf, senkrecht, DN 50 PP, nach DIN EN 1253 1,10 l/s ;
66,0 l/min
Fundo Ablauf, senkrecht, DN 70 PP, nach DIN EN 1253 0,80 l/s ;
48 l/min
Fundo Ablauf, senkrecht, DN 50 PP, nach DIN EN 1253, mit Feuerstopp 1,10 l/s ;
66,0 l/min

Misure prodotto

N. ordinazione Denominazione lungh. x largh. x spessore

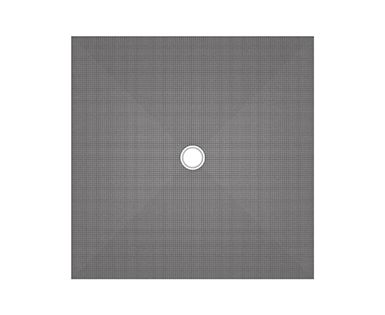

073736130 Fundo Primo Duschelement, quadratisch, Ablauf zentral 800 x 800 x 40 mm
073735170 Fundo Primo Duschelement, quadratisch, Ablauf zentral 900 x 900 x 40 mm
073735131 Fundo Primo Duschelement, quadratisch, Ablauf zentral 1000 x 1000 x 40 mm
073735171 Fundo Primo Duschelement, quadratisch, Ablauf zentral 1200 x 1200 x 40 mm
073735175 Fundo Primo Duschelement, quadratisch, Ablauf zentral 1500 x 1500 x 40 mm

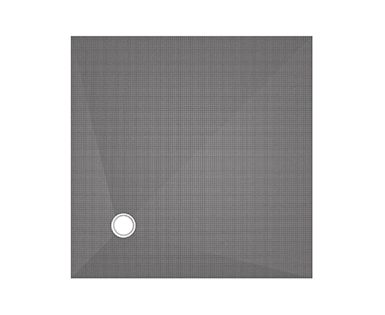

073736170 Fundo Primo Duschelement, quadratisch, Ablauf dezentral 900 x 900 x 40 mm
073735531 Fundo Primo Duschelement, quadratisch, Ablauf dezentral 1000 x 1000 x 40 mm
073736171 Fundo Primo Duschelement, quadratisch, Ablauf dezentral 1200 x 1200 x 40 mm
073736175 Fundo Primo Duschelement, quadratisch, Ablauf dezentral 1500 x 1500 x 40 mm

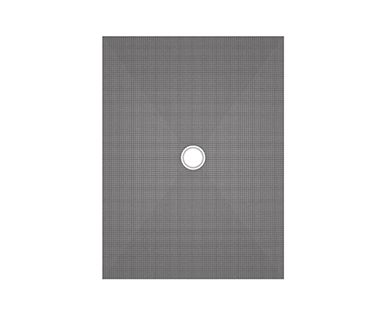

073735176 Fundo Primo Duschelement, rechteckig, Ablauf zentral 900 x 750 x 40 mm
073735174 Fundo Primo Duschelement, rechteckig, Ablauf zentral 1200 x 900 x 40 mm
073735196 Fundo Primo Duschelement, rechteckig, Ablauf zentral 1400 x 900 x 40 mm
073736120 Fundo Primo Duschelement, rechteckig, Ablauf zentral 1500 x 900 x 40 mm
073735580 Fundo Primo Duschelement, rechteckig, Ablauf zentral 1800 x 900 x 40 mm
073736125 Fundo Primo Duschelement, rechteckig, Ablauf zentral 1200 x 1000 x 40 mm
073735198 Fundo Primo Duschelement, rechteckig, Ablauf zentral 1400 x 1000 x 40 mm
073736121 Fundo Primo Duschelement, rechteckig, Ablauf zentral 1500 x 1000 x 40 mm

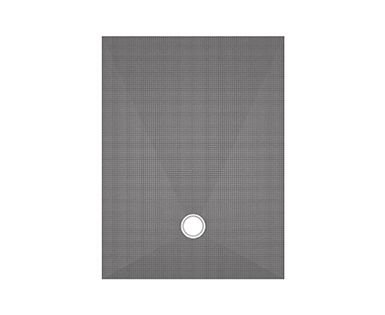

073736174 Fundo Primo Duschelement, rechteckig, Ablauf dezentral 1200 x 900 x 40 mm
073735180 Fundo Primo Duschelement, rechteckig, Ablauf dezentral 1800 x 900 x 40 mm
073735150 Fundo Primo Duschelement, rechteckig, Ablauf dezentral 1400 × 900 × 40 mm
073735151 Fundo Primo Duschelement, rechteckig, Ablauf dezentral 1600 × 900 × 40 mm
073735152 Fundo Primo Duschelement, rechteckig, Ablauf dezentral 1600 × 1000 × 40 mm
073736176 Fundo Primo Duschelement, rechteckig, Ablauf dezentral 2000 × 1000 × 40 mm

wedi
In order to display YouTube videos, it is necessary that you accept marketing cookies. Please see our privacy policy for more information. To the cookie settings

Anwendungsbereiche Fundo Primo

  • Im privaten Wohnungsbau
  • In öffentlich zugängigen Gebäuden und Arbeitsstätten gemäß DIN 18040 Teil 1
  • In barrierefreien Wohnungen gemäß DIN 18040 Teil 2 (Beachtung Vorgabe Mindestfliesengröße bei geplanter Rollstuhlbelastung, siehe technische Eigenschaften)
  • Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen der Beanspruchungsklasse A0, A und B (mäßig beanspruchte Bodenflächen durch nicht drückendes Wasser im Innenbereich; direkt beanspruchte Bodenflächen in Räumen, in denen sehr häufig oder lang anhaltend mit Brauch- und Reinigungswasser umgegangen wird sowie Bodenflächen von Becken im Innen- und Außenbereich, die mit Wasser mit Trink - wassereigenschaften gefüllt werden)

indispensabile

Drenaggio verticale (punto di irrigazione) per Fundo primo, Fundo Borgo, Fundo Trollo, Fundo Nautilo, Fundo Ligno Scarico verticale Scarico verticale Variante drenaggio puntuale verticale. Scarico orizzontale (punto di irrigazione) per Fundo primo, Fundo Borgo, Fundo Trollo, Fundo Nautilo, Fundo Ligno Scarico orizzontale Scarico orizzontale Variante drenaggio puntuale orizzontale.

opzionale

{f:if(condition:' Fundo Top Primo e Ligno Plus Fundo Top Primo e Ligno Plus Rivestimento pronto per il montaggio per sistemi doccia Fundo Primo e Fundo Ligno Plus Piastra da costruzione impermeabile, termoisolante, resistente, leggera e a piastrelle dirette realizzata con anima XPS di vari spessori Pannello Pannello Sottofondo ideale per praticamente ogni applicazione su pareti e pavimenti. Schede da costruzione wedi di grande formato realizzate con nucleo XPS con una larghezza fino a 1,20 metri per soluzioni a parete stabili e autoportanti Pannello XL e XXL Pannello XL e XXL Pannelli in formati grandi per soluzioni per pareti divisorie. Kit base quadrata Fundo per elementi doccia Fundo con drenaggio a punta o a linea Fundo Sistema per sottostrutture Fundo Sistema per sottostrutture Per la creazione di sottostrutture di 30, 60 e 90 mm I drenanti Fundo possono essere combinati in forma quadrata con Fundo primo, Fundo Borgo, Fundo Trollo, Fundo Nautilo, Fundo Ligno in acciaio inox massiccio Coperture rettangolari Coperture rettangolari Proprio per gli elementi per doccia Fundo abbiamo sviluppato una molteplicità di coperture degli scarichi. {f:if(condition:' wedi 320 – Collante per piastrelle wedi 320 – Collante per piastrelle Collante per piastrelle universale per incollaggio con letto sottile Fanghi sigillanti flessibili, impermeabili e resistenti al gelo a 2 componenti cunei 520 per la sigillatura sotto rivestimenti di piastrelle wedi 520 – Malta impermeabilizzante wedi 520 – Malta impermeabilizzante Malta impermeabilizzante bicomponente per applicazione sotto alle piastrelle Esclusivo materiale adesivo e sigillante altamente adesivo per guarnizioni a impatto delle piastre di costruzione wedi wedi 610 – Collante e sigillante wedi 610 – Collante e sigillante Collante e sigillante unico nel suo genere per l'impermeabilizzazione delle giunzioni dei pannelli wedi. Nastro sigillante Wedi Tools, angoli di tenuta, collarino di tenuta per il collegamento impermeabile di piastre di costruzione Wedi e Wedi Fundo ad altri materiali non di sistema Nastro di tenuta wedi Tools Nastro di tenuta wedi Tools Guaina impermeabilizzante per il collegamento a tenuta di pannelli wedi e wedi Fundo e altri materiali estranei al sistema. {f:if(condition:' Nastro di armatura wedi Tools Nastro di armatura wedi Tools Nastro speciale in tessuto per il fissaggio ovvero l'unione dei bordi di giunzione dei pannelli per costruzione. Wedi Nonstep planimetria planimetria in pannelli isolati per pavimenti particolarmente per rivestimenti con lievi disomogeneità, altezza ridotta e tempi di installazione brevi Nonstep Plan Nonstep Plan Isolamento anticalpestio per sottofondi irregolari.
* wedi Fundo serve a realizzare docce a filo pavimento con il marchio "senza barriere". Die Auszeichnung gilt nur für Fundo Primo: 1200 x 1200 mm, Registernummer: P1B057 und Fundo Primo: 1500 x 1500 mm, Registernummer: P1B058

Fundo Primo

Bodengleiche Dusche Bodengleiche Dusche Bodengleiche Dusche Bodengleiche Dusche Bodengleiche Dusche Bodengleiche Dusche

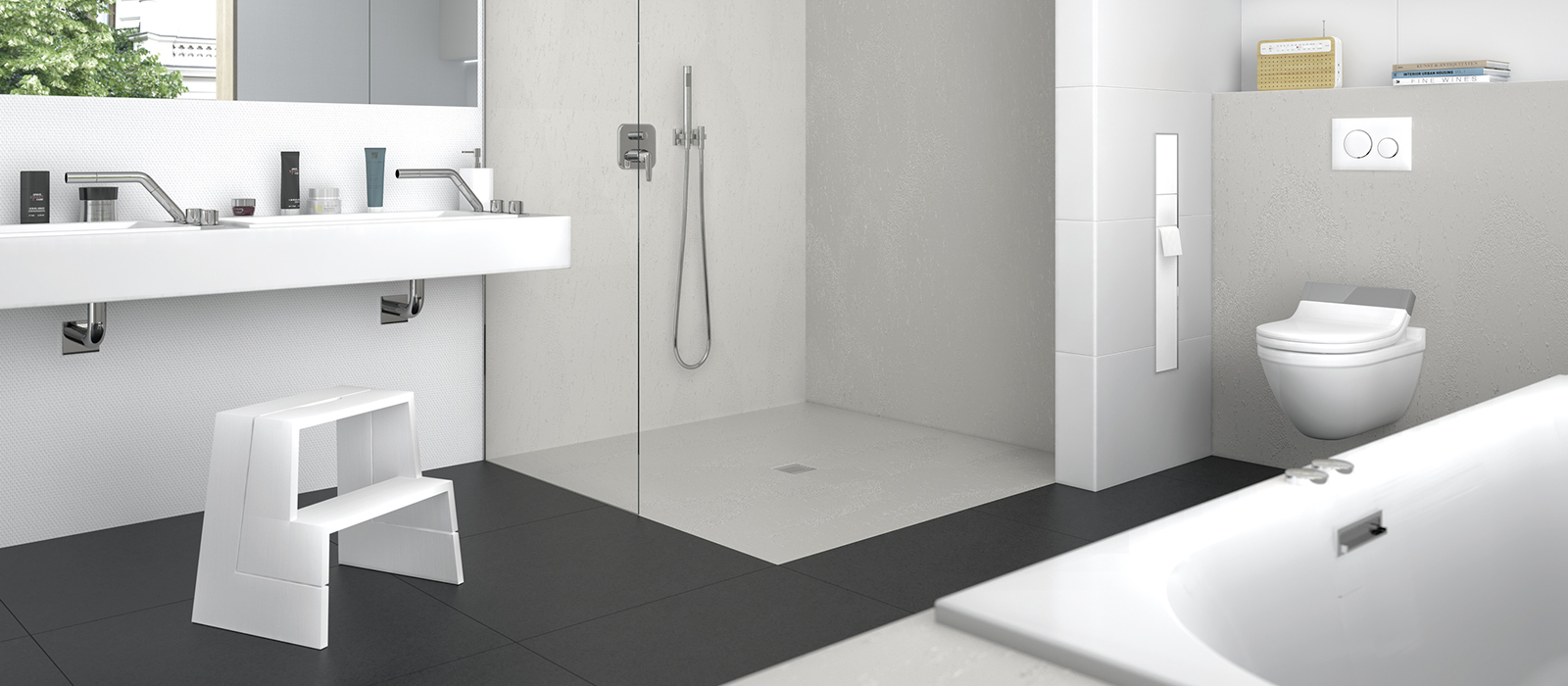

Impressionen zur Fundo Primo
