3

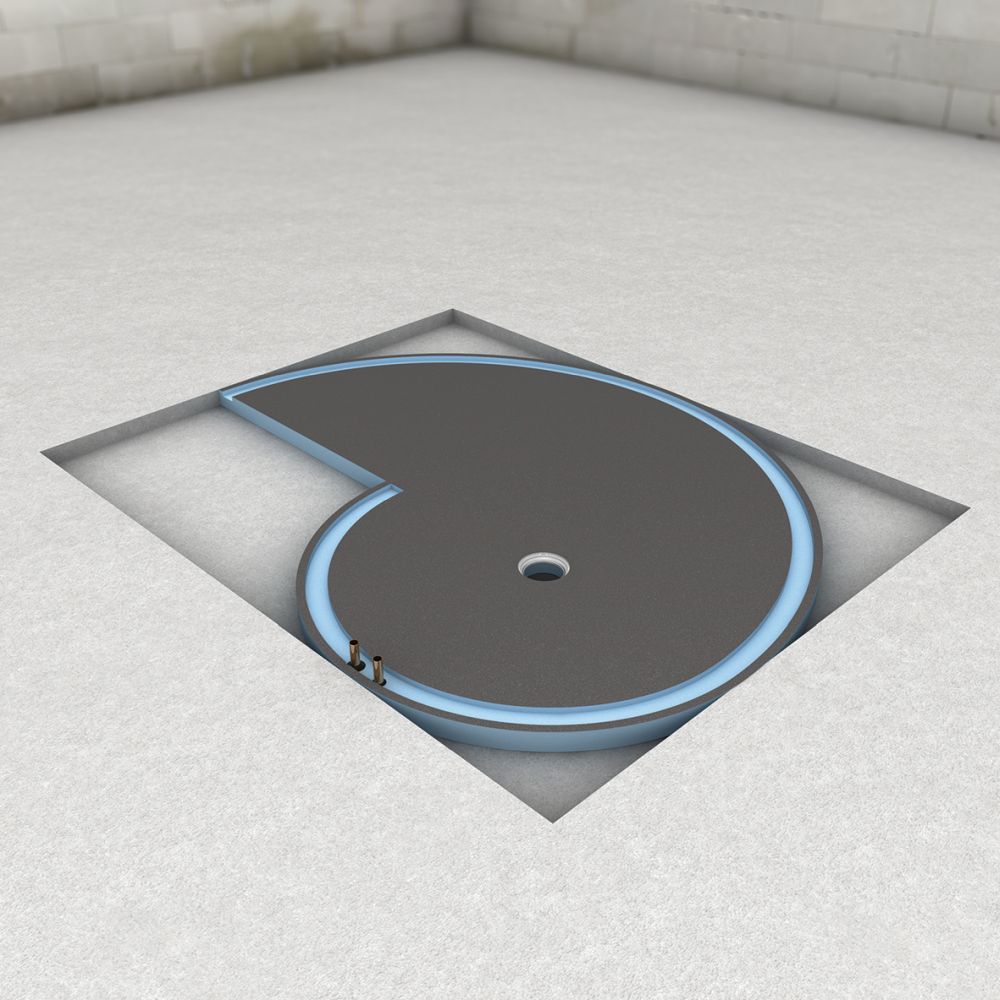

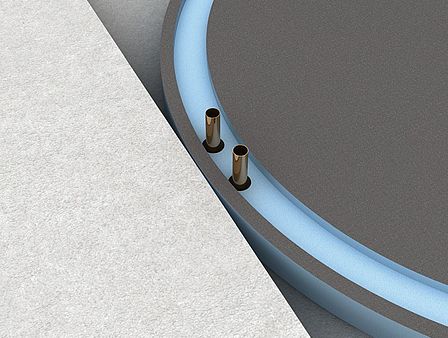

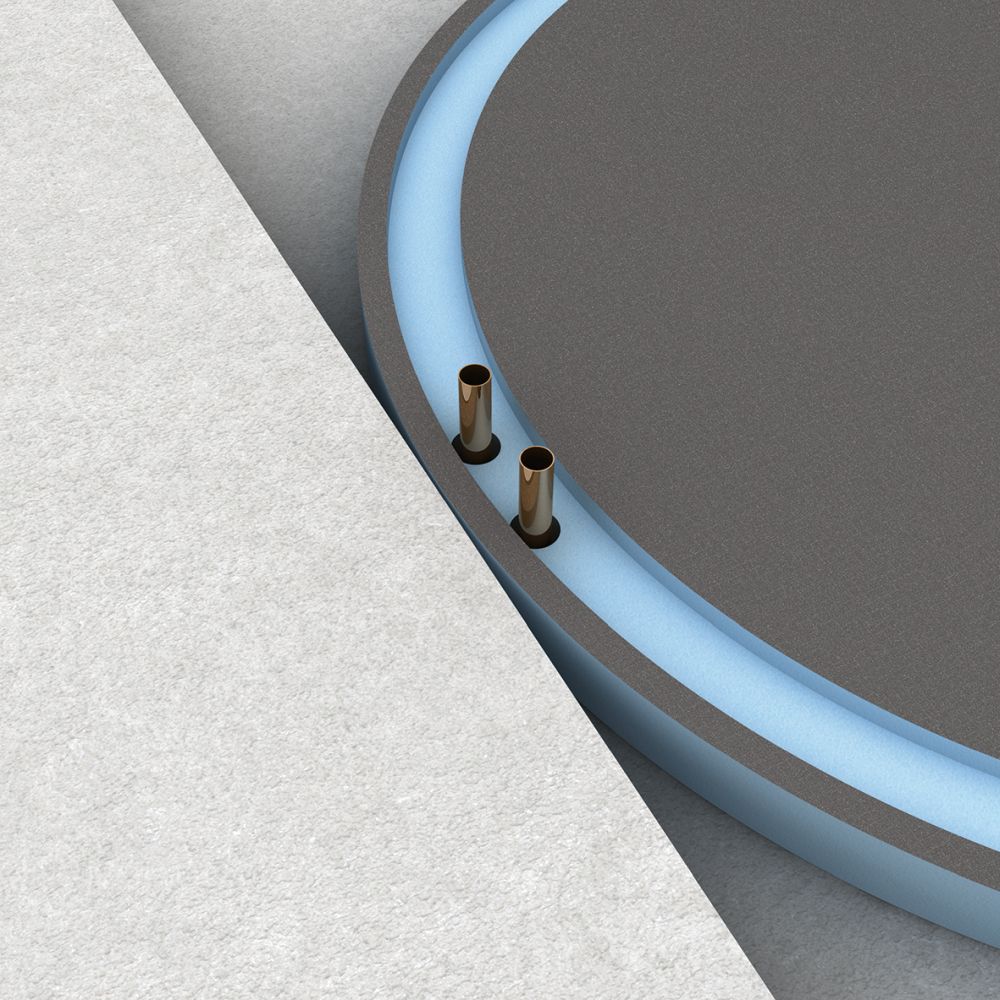

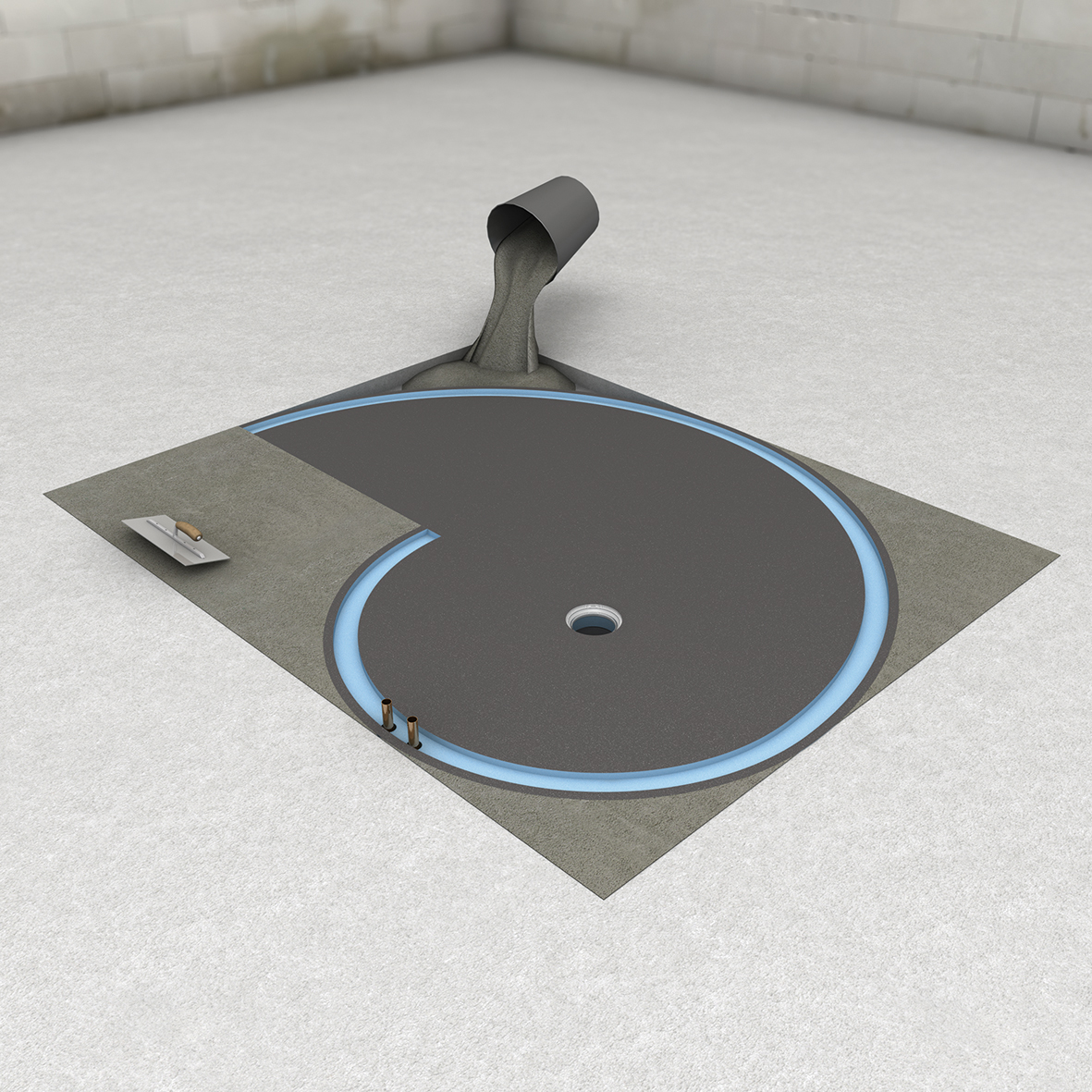

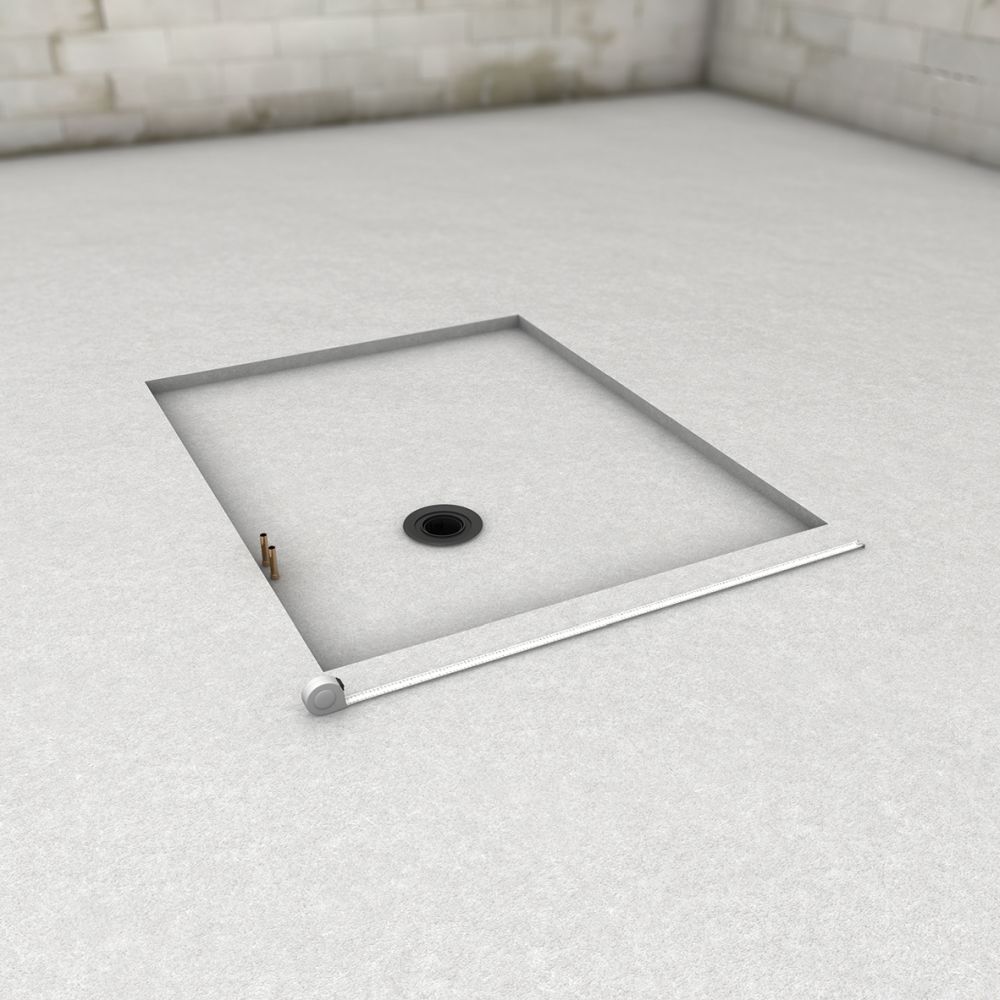

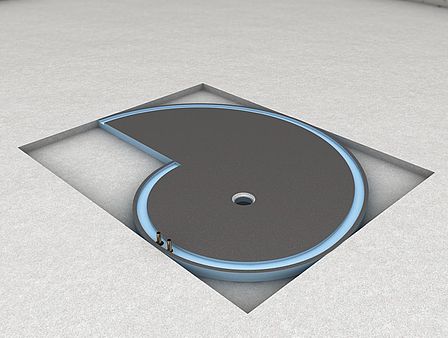

Bij de montage van het douchevloerelement moeten de kouden warmwaterleidingen volgens het installatieschema worden aangebracht.

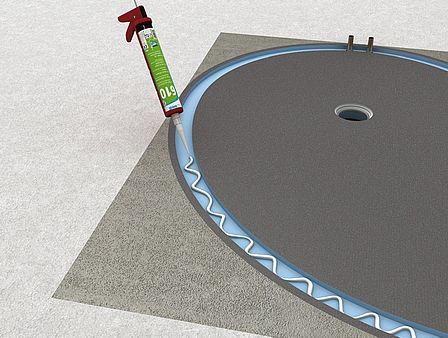

7

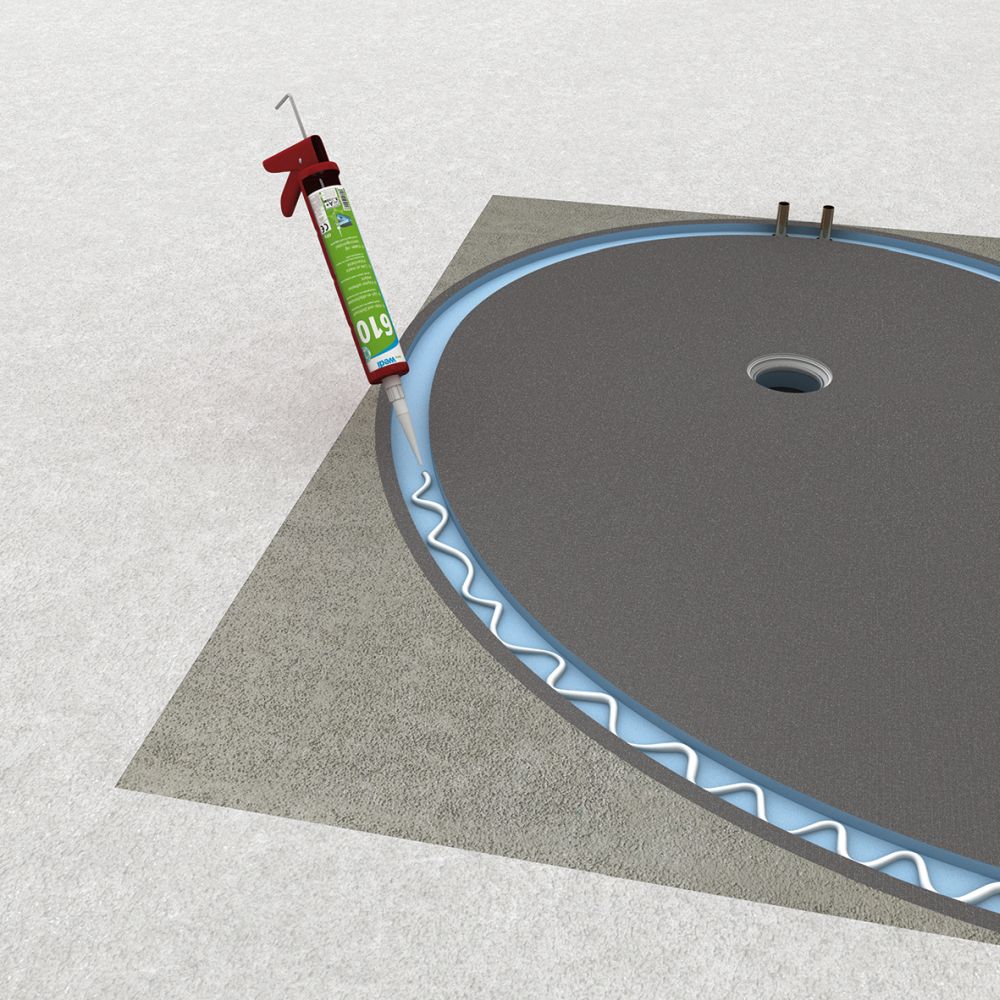

wedi 610 lijm- en afdichtmiddel in rillen in de uitsparing aanbrengen waarin later de afzonderlijke wandelementen worden geplaatst.
8

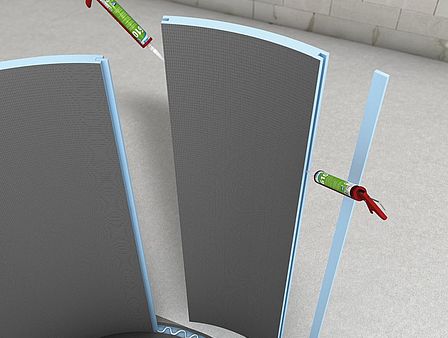

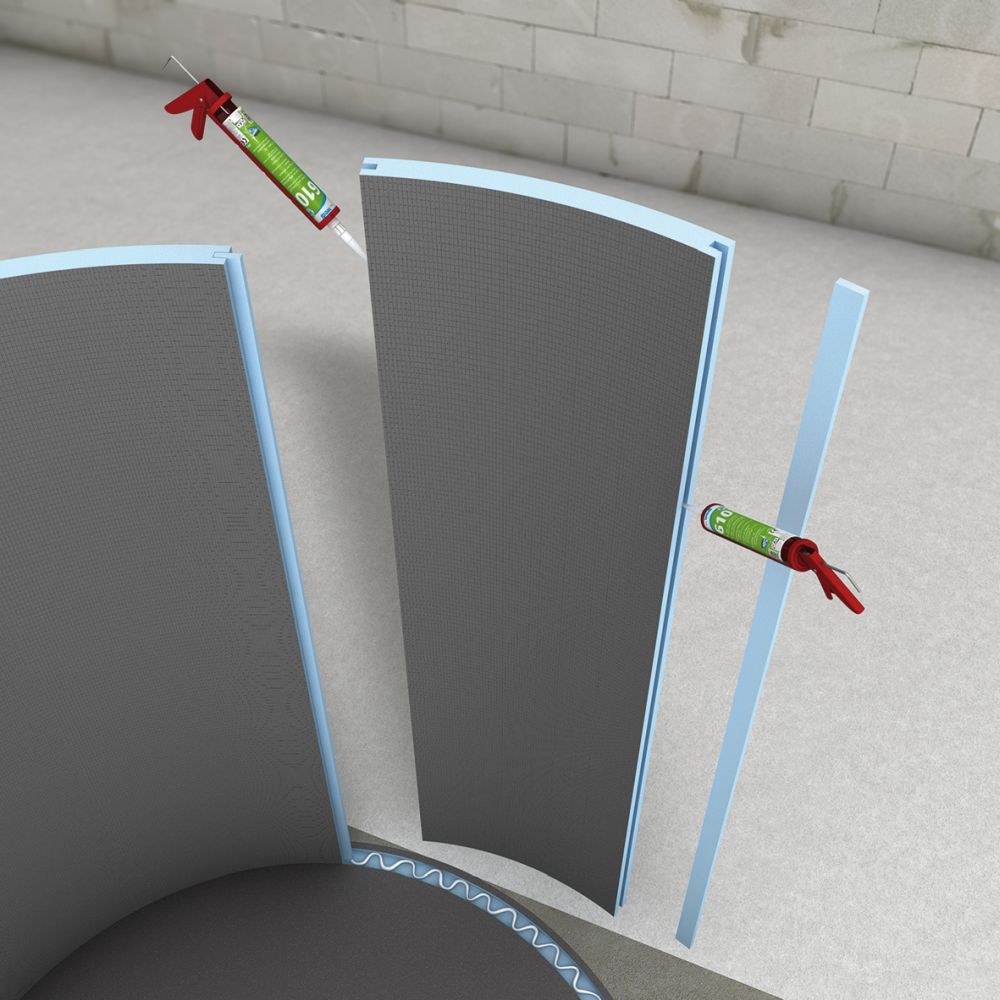

De verbinding van de afzonderlijke wandelementen geschiedt door middel van veer en groef en wedi 610 lijm- en afdichtmiddel dat in de groef en links en rechts van de veer wordt aangebracht.
9

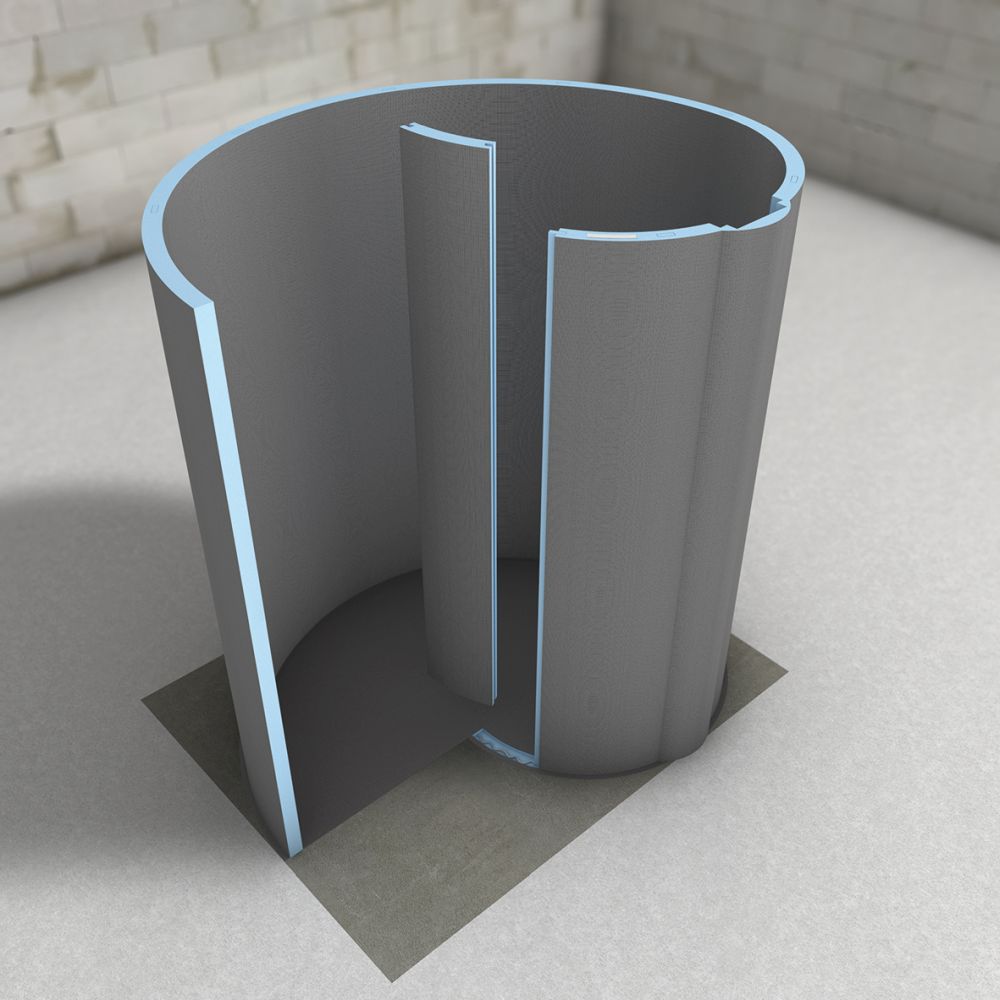

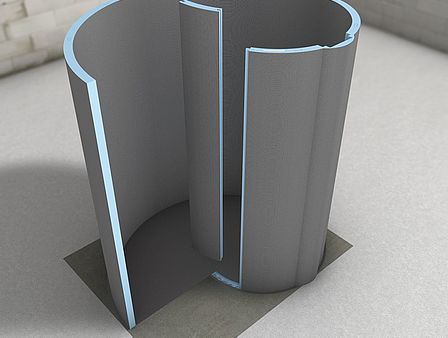

De wandelementen worden dan achtereenvolgend gemonteerd volgens de montagehandleiding.
10

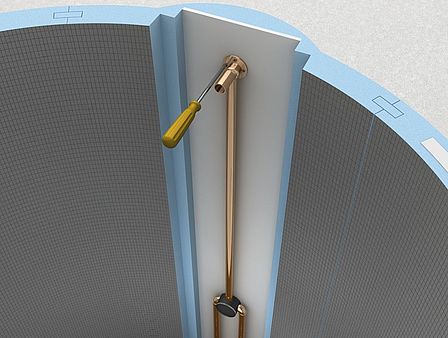

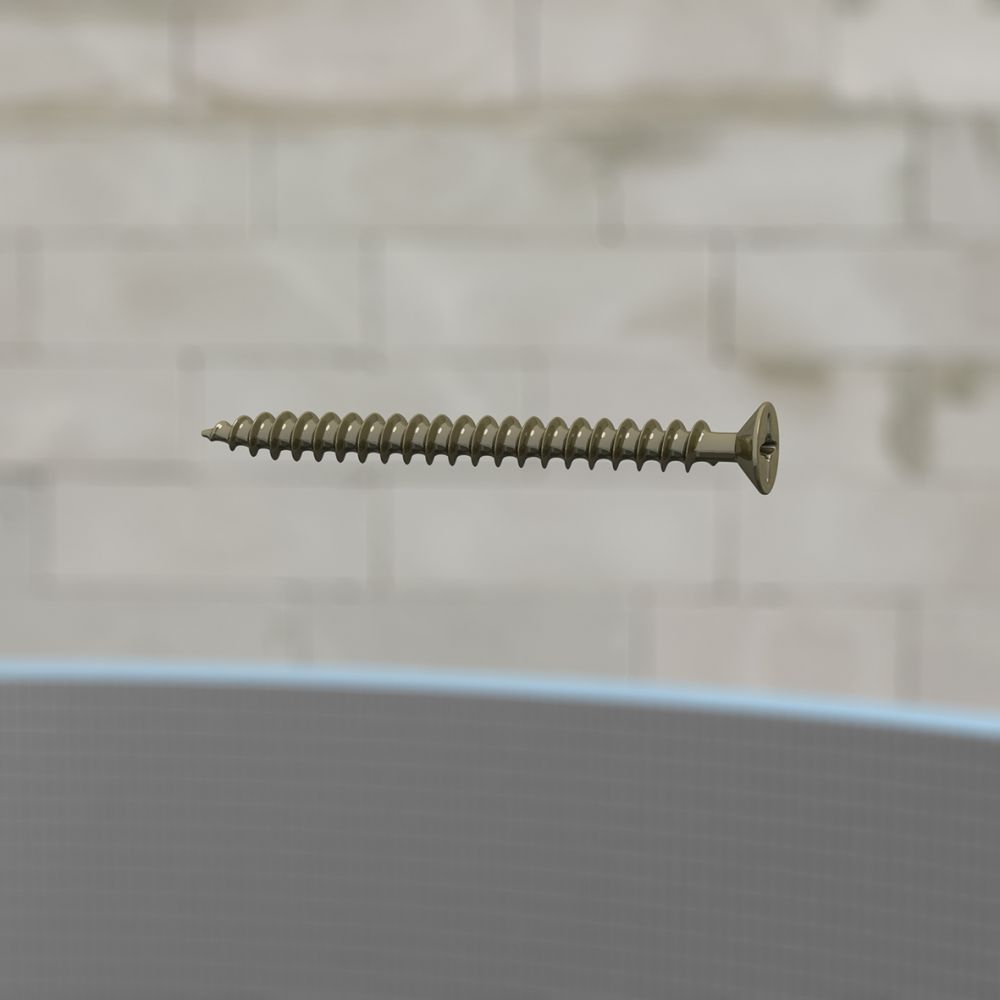

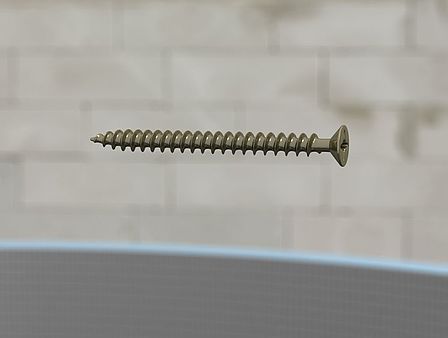

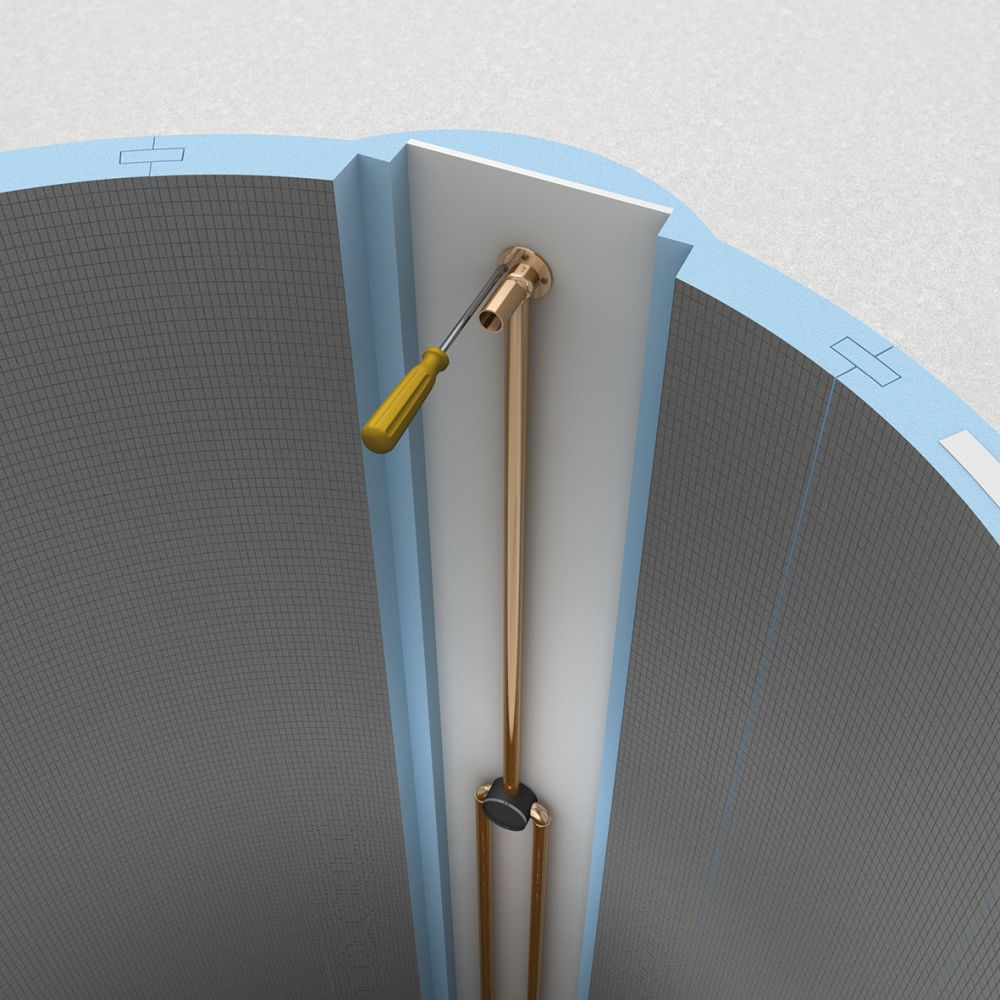

Versie 'inbouwarmatuur': toevoerleidingen door middel van spaanplaatschroeven op de achterste verstevigingsplaatbevestigen en aansluiten.

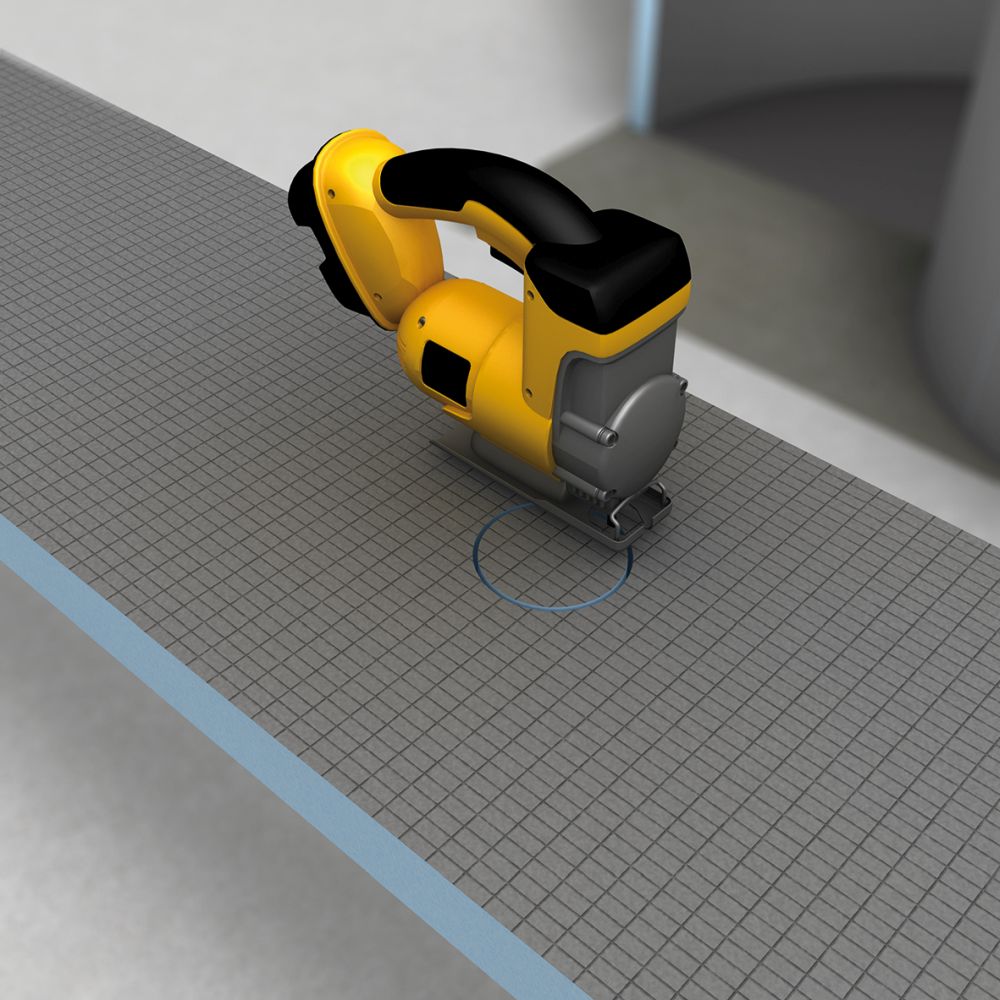

12

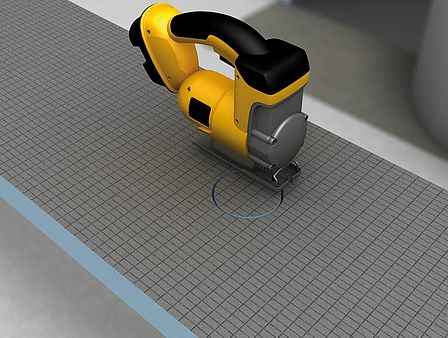

Uitsparingen voor armaturen – en bij inbouw ook voor de hoofddouche – in de voorplaat aanbrengen ...

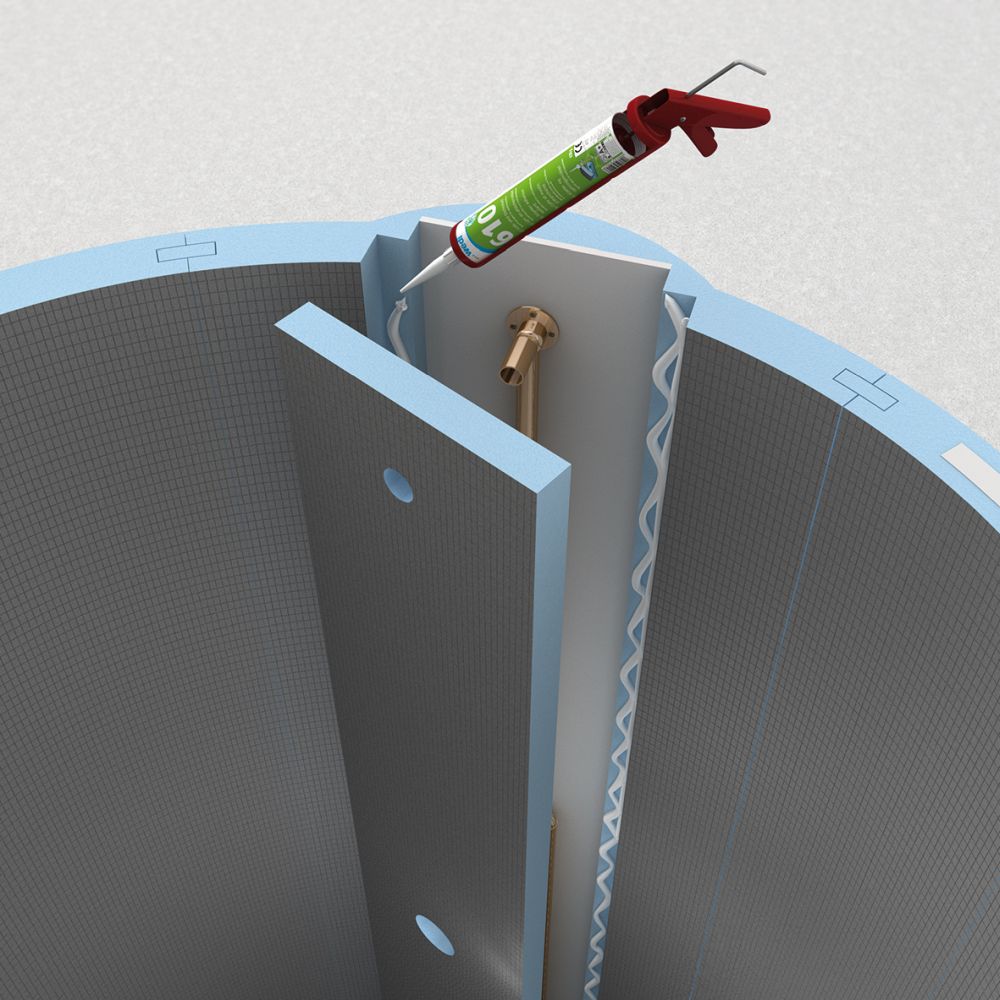

13

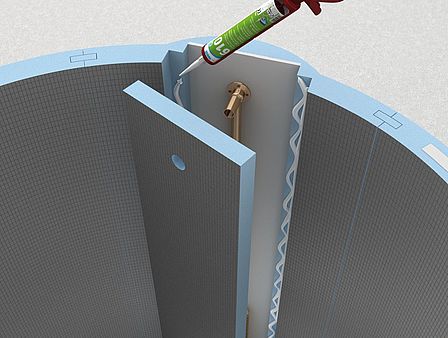

... en de plaat in de sponning van het wandelement en op de vloer verlijmen.
14

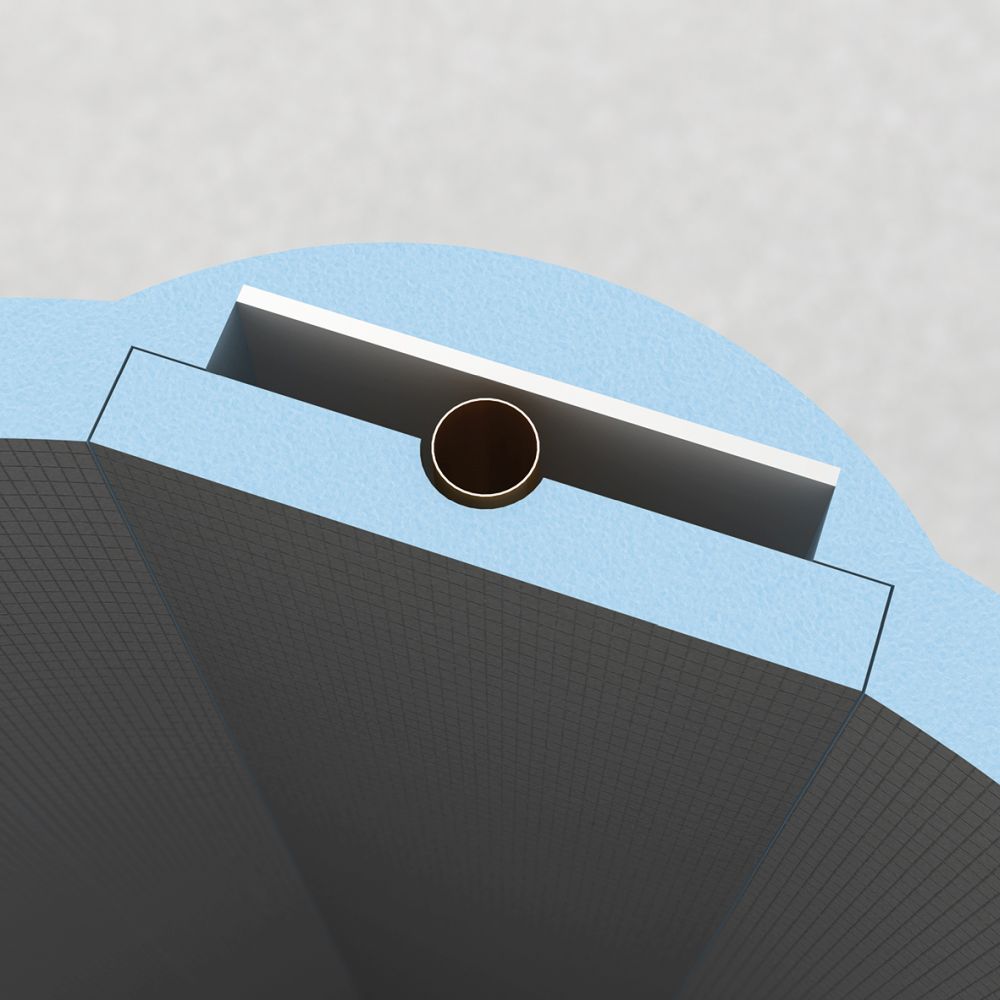

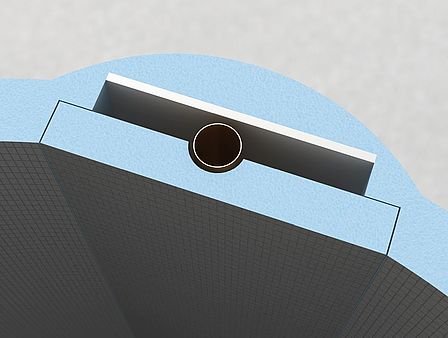

De doordringingen moeten met wedi 610 lijm- en afdichtmiddel en geschikte wedi Tools afdichtmanchetten worden afgedicht.

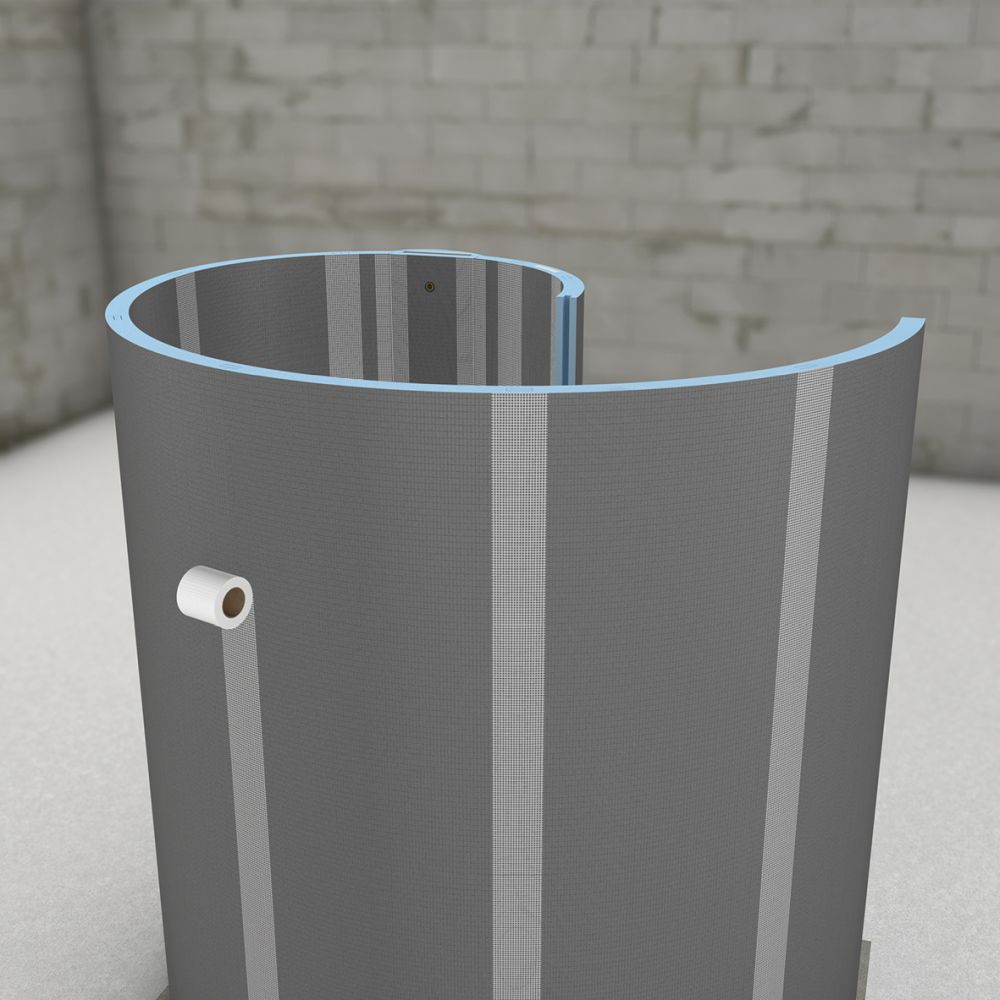

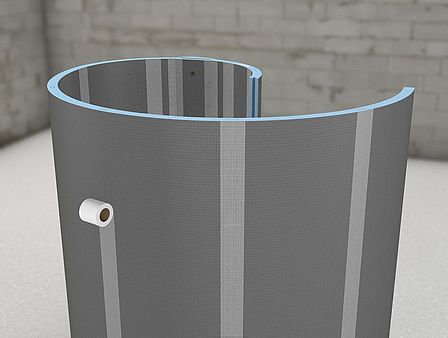

16

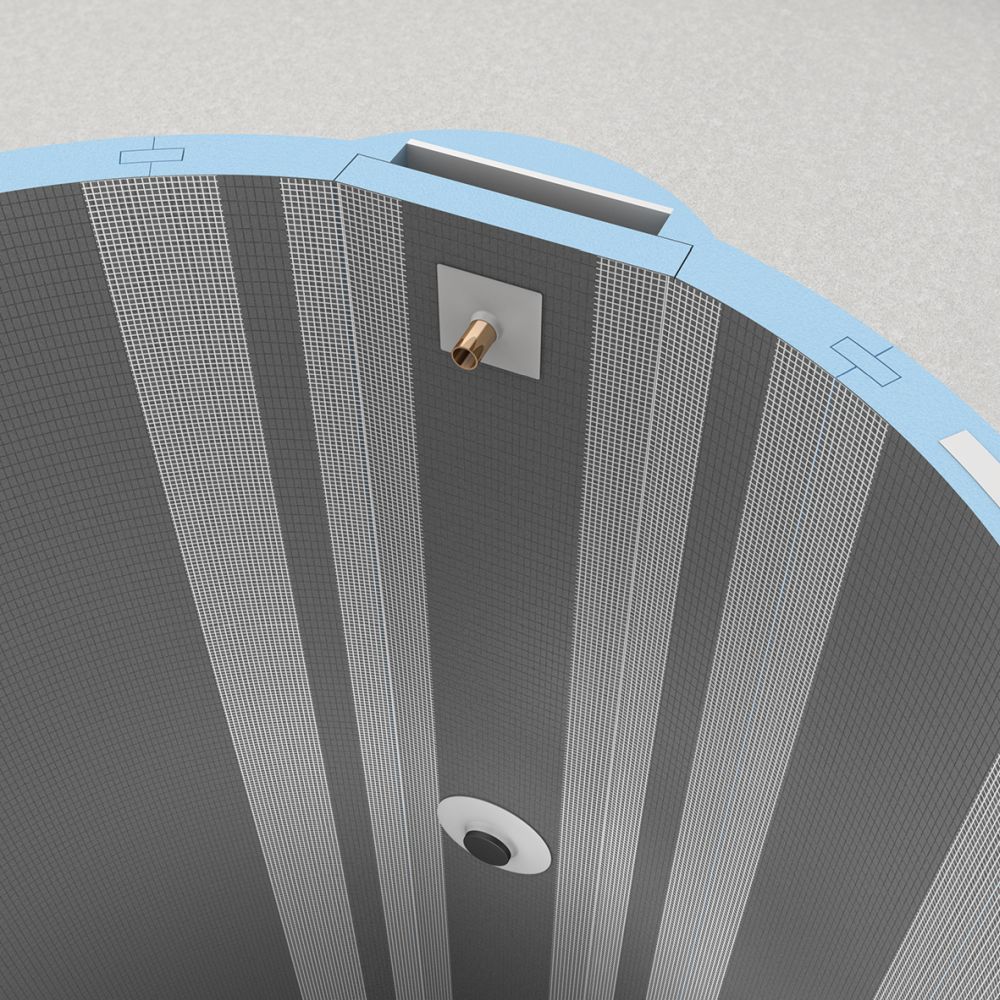

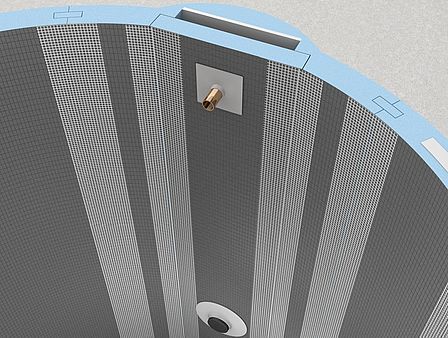

De voegen aan de binnen- en buitenzijde voorzien van wedi Tools weefselband.
18

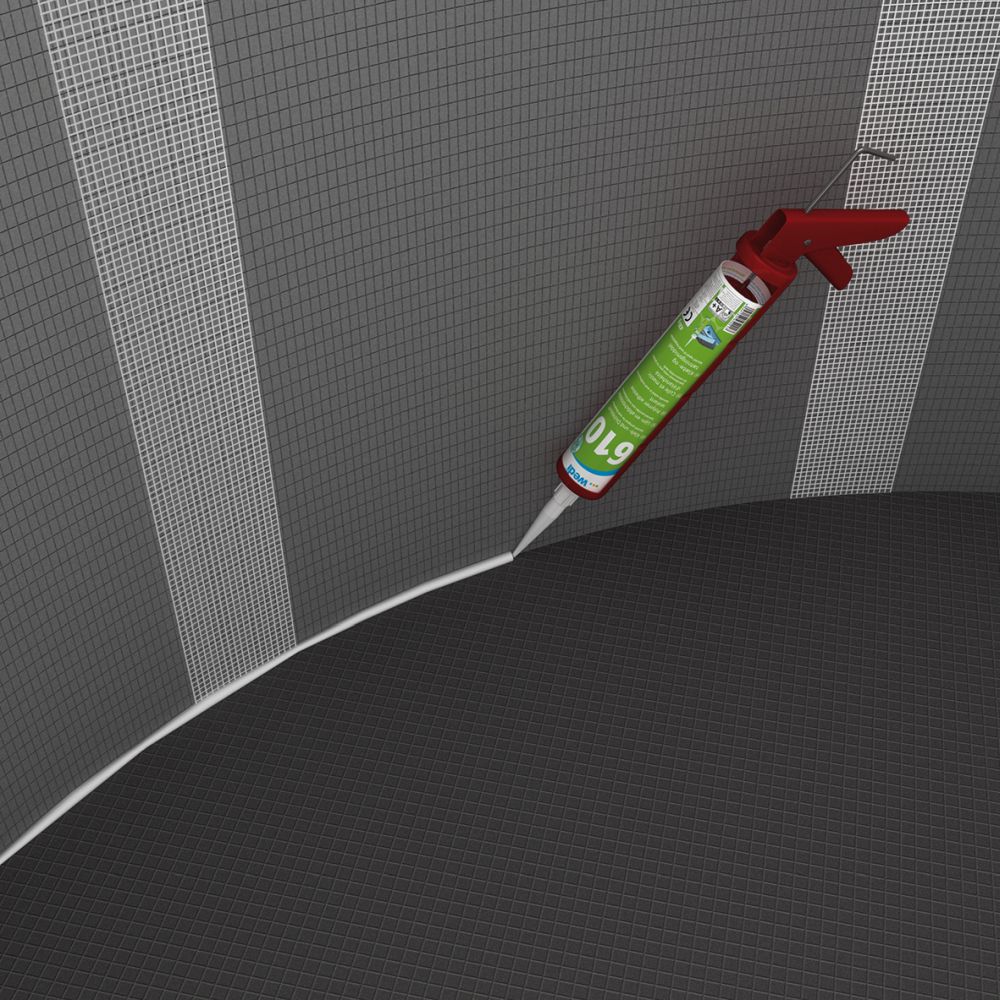

De overgang tussen de douchewanden naar de douchevloerplaat aan de binnenzijde afdichten met wedi 610 lijm- en afdichtmiddel.

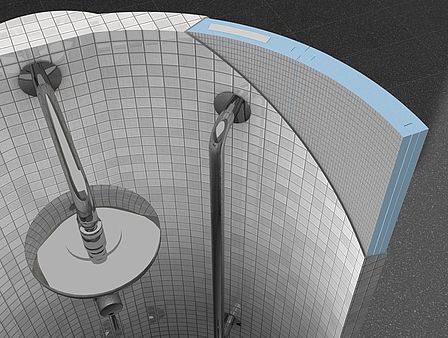

20

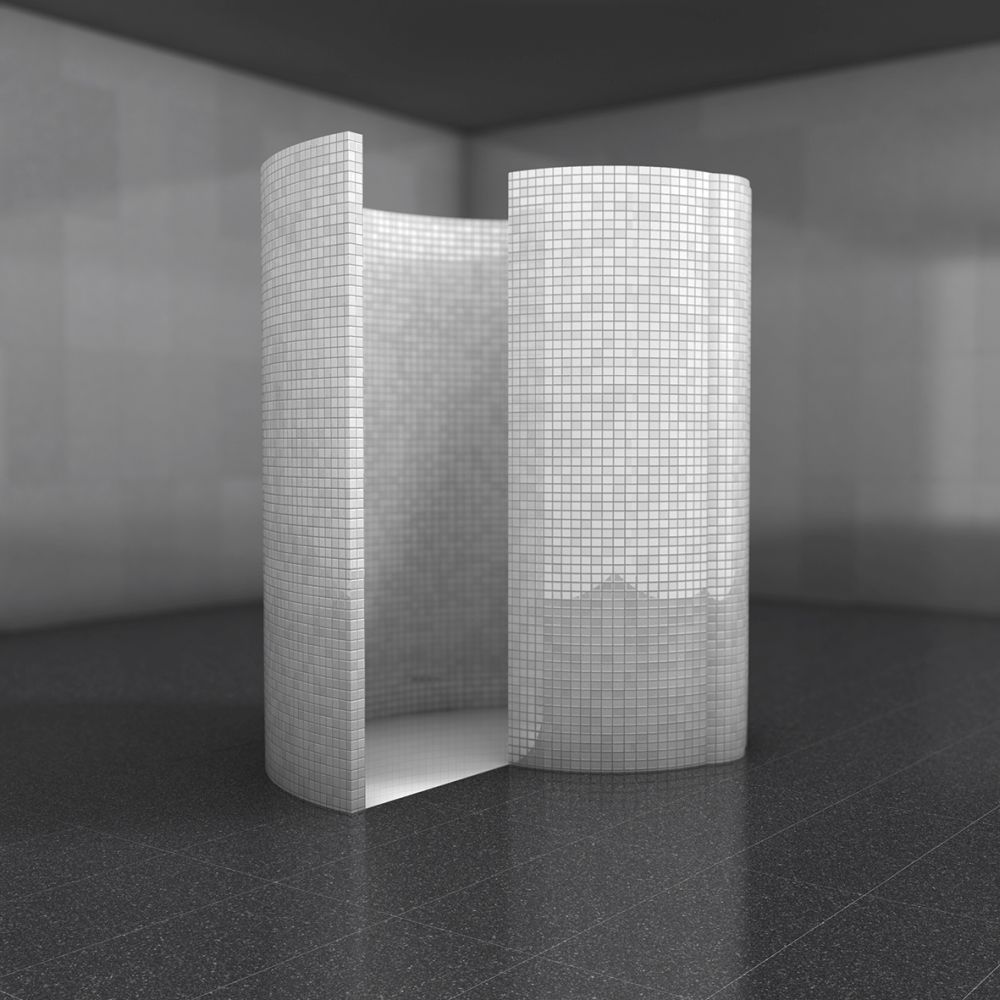

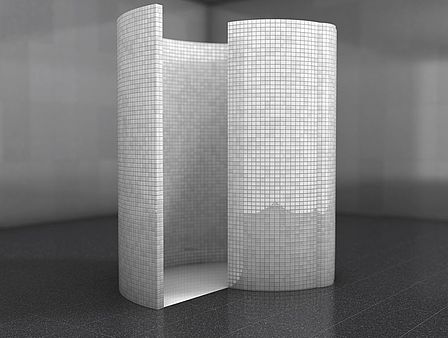

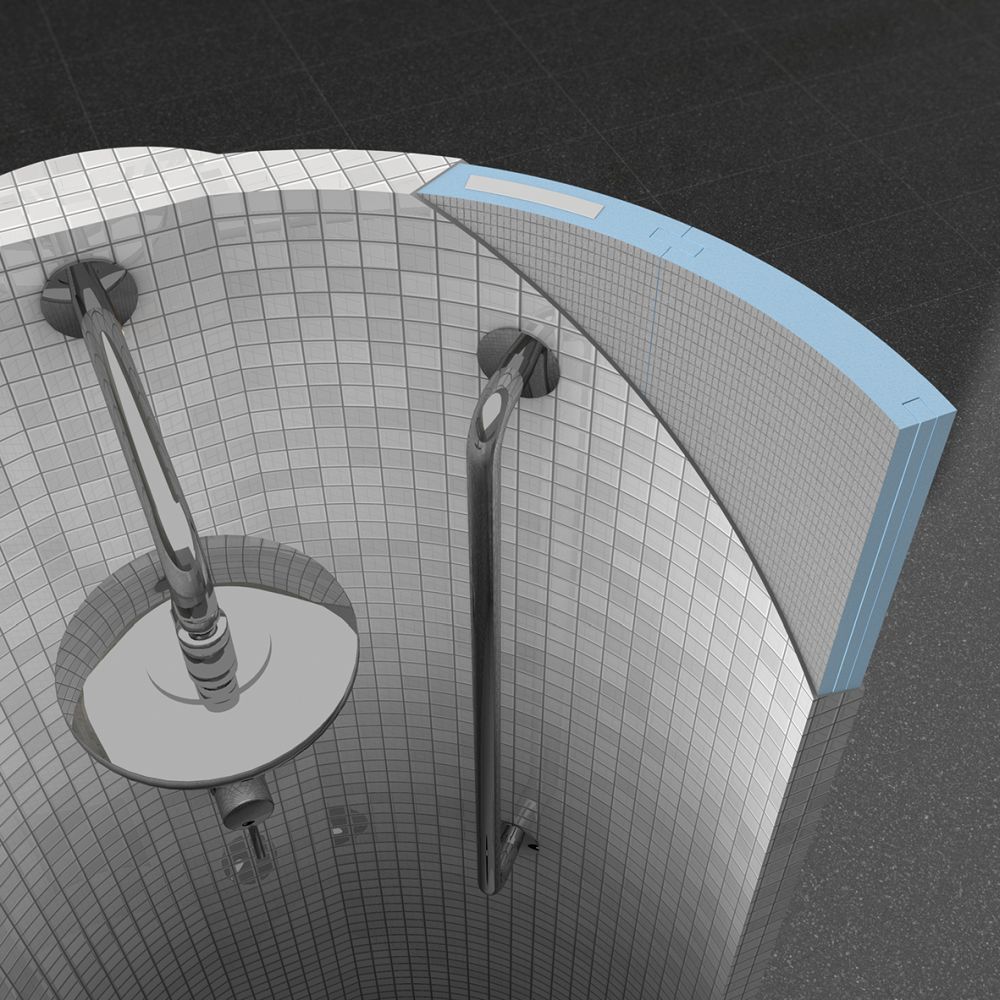

Vervolgens op de bekende wijze betegelen en het gewenste armatuur en eventueel de douchestang monteren.

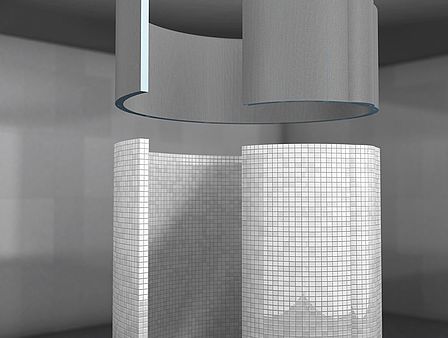

21

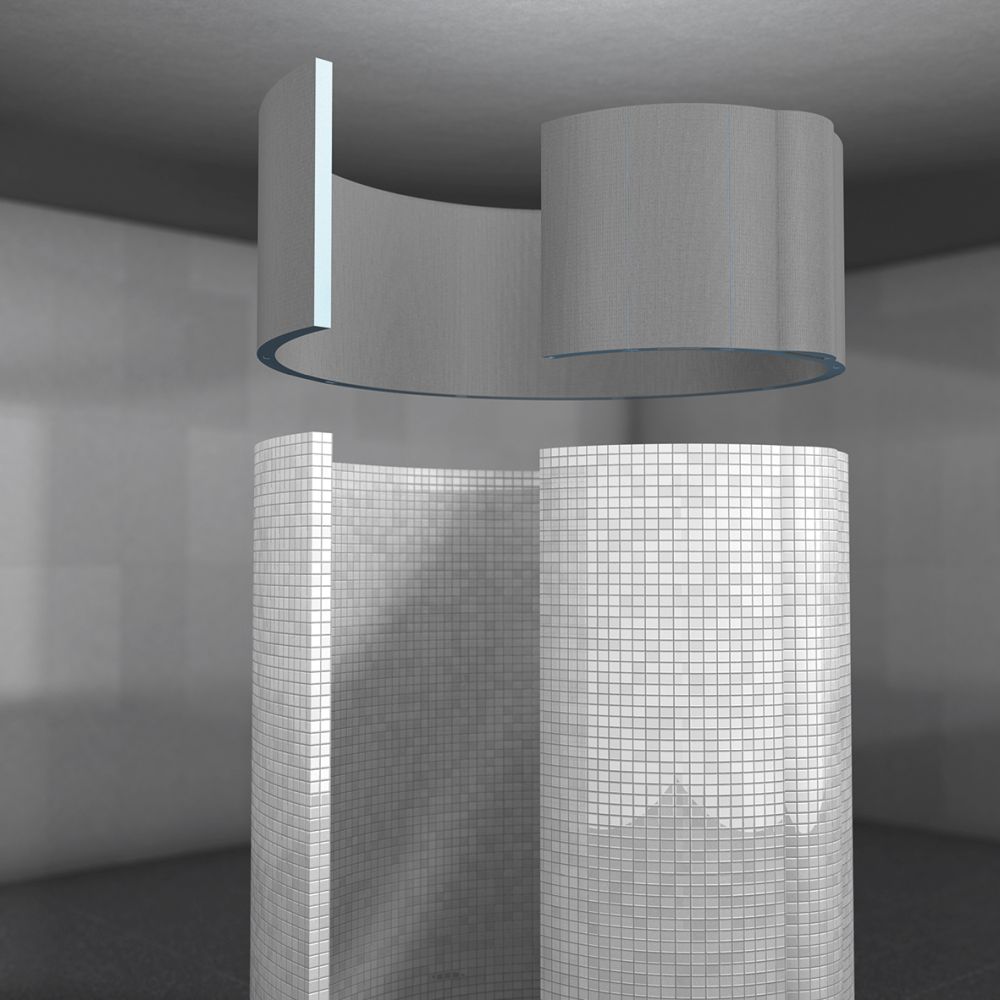

Optionele verhoging mogelijk met behulp van het opzetelement. Met wedi 610 lijm- en afdichtmiddel bevestigen en daarna wedi Tools weefselband aanbrengen.
