Gootafvoer op ondergronden op cementbasis (Horizontale afvoer)
Toepassingen

Gootafvoer op ondergronden op cementbasis (Horizontale afvoer)

Inloopdouchesystemen

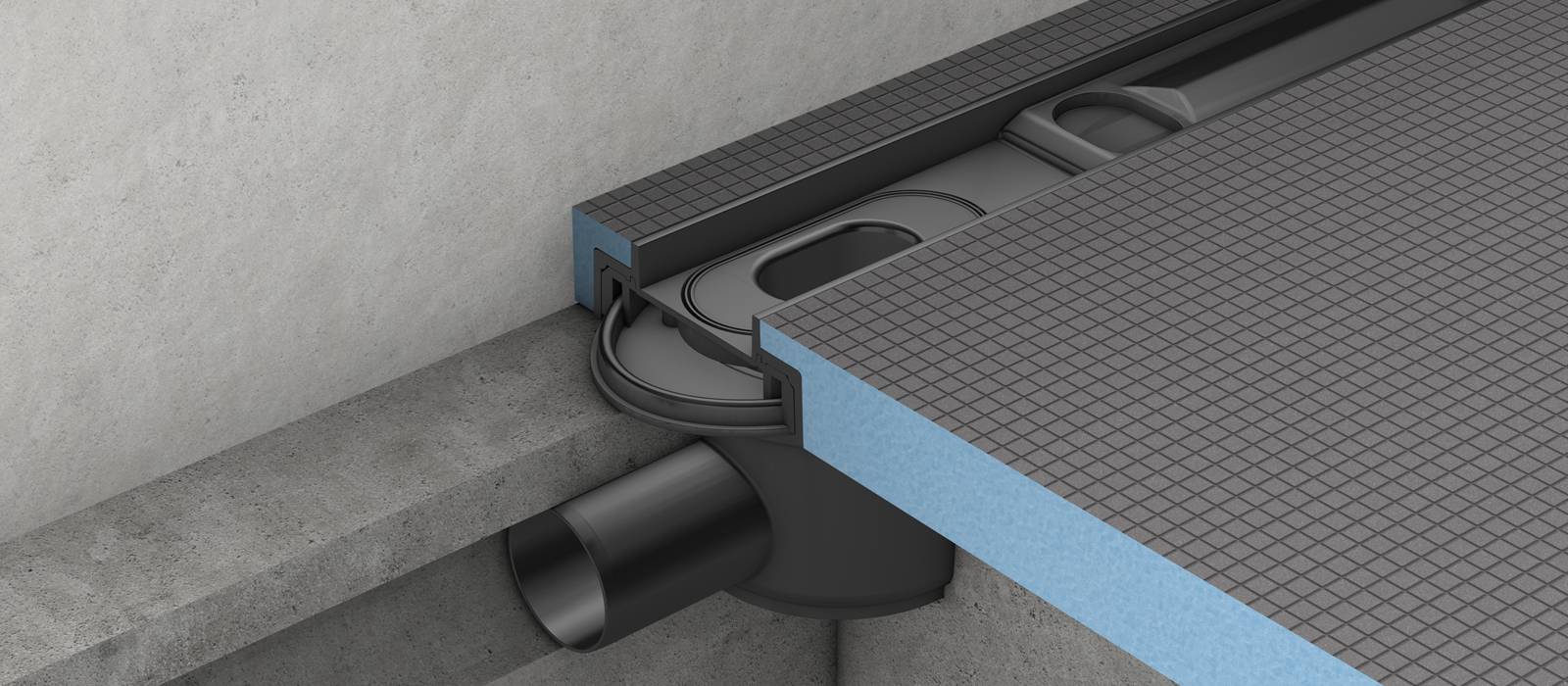

Fundo Riofino, Fundo Riolito en Fundo Riolito neo van wedi zijn inloopdoucheelementen met een gootafvoer. Hier stroomt het douchewater weg in een smalle sleuf. Bij de Riolito en Riolito neo-uitvoering is de sleufdrain aan de achterzijde geplaatst, bij de Riofino-versie bevindt zich de drain in het midden. Het hiervoor noodzakelijke afschot is al in de douchevloerelementen ingebouwd. De onderstaand beschreven montagestappen, hier aan de hand van het voorbeeld Fundo Riolito neo, gelden voor alle gootafvoertypes.
Stap 1 Stap 1

Uitsparing in de bestaande of nieuwe dekvloer aanbrengen.
Stap 2 Stap 2

Zo nodig, randisolatiestroken met wedi 610 lijm- en afdichtmiddel aanbrengen
Stap 3 Stap 3

Als een geluidsisolatie vereist is, kan Nonstep Plan op maat gesneden en gelegd worden.
Stap 4 Stap 4

Het voor de gelijkvloerse montage vereiste verschil tussen de bovenkant van de afvoerflens en de bovenkant van de uitsparing in acht nemen.
Stap 5 Stap 5

Vullen van de uitsparing met een gebonden egalisatieproduct of een aardvochtige dekvloer.
Stap 6 Stap 6

Goed afdichten en op de juiste hoogte glad afstrijken.


Stap 7 Stap 7

Aanschroeven van de afvoeraansluiting met 4 schroeven op de Fundo-achterzijde. De schroeven moeten handvast worden aangedraaid.
Stap 8 Stap 8

De onderzijde van de Fundo Riolito over het hele oppervlak insmeren met tegellijm en op de ondergrond vastlijmen.
Stap 9 Stap 9
Stap 10 Stap 10
Stap 11 Stap 11
Stap 12 Stap 12
Stap 13 Stap 13
Stap 14 Stap 14

Douchevloerelement plaatsen en de voegen rondom afdichten met behulp van de Fundo afdichtset. Vervolgens wordt het wedi Fundo Riolito profiel ingebouwd.
Stap 15 Stap 15

Hiervoor de bijgeleverde tegelafstandhouders gebruiken. Zo waarborgt u de correcte afstand tijdens de betegeling.
Stap 16 Stap 16

Element betegelen.








Stap 17 Stap 17
Stap 18 Stap 18

Douche-inzet en tweedelige stankafsluiter plaatsen.
Stap 19 Stap 19

Afdekking met behulp van de stelmoeren op de gewenste hoogte instellen.
