WC-Vorwandinstallation
Anwendungsbereiche

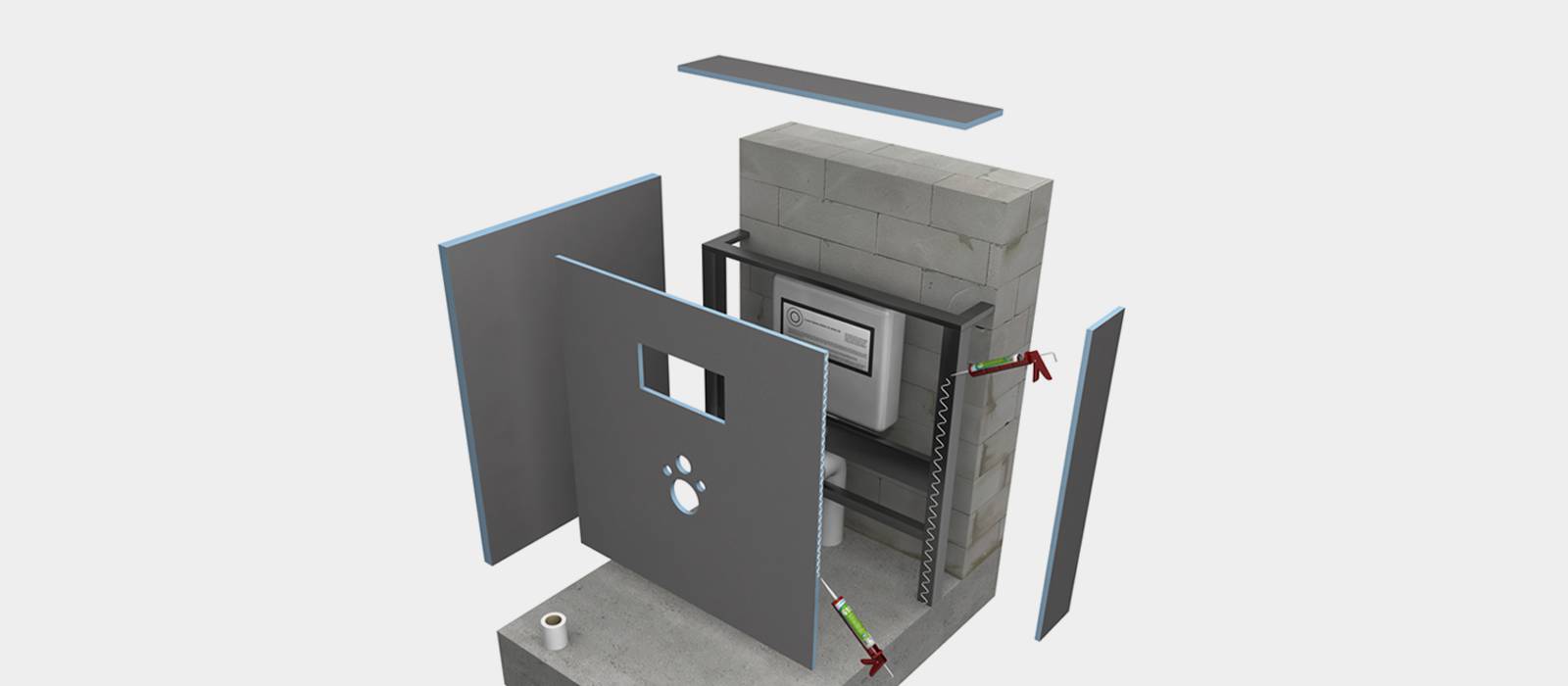

WC-Vorwandinstallation
(verschraubt oder verklebt)

Bauplatten Fertigelemente wedi I-Board und wedi I-Board plus

wedi I-Board (1200 x 1245 x 20 mm) ist ein vorbereitetes Montageelement zum Verkleiden von WC-Vorwandinstallationen. Mit einer Breite von 1200 mm ist es leicht an nahezu alle individuellen Bedürfnisse anpassbar. Trotz geringem Gewicht ist es extrem stabil und belastbar (bis 400 kg ab einer Fliesengröße von 10 x 10 cm). Nach der Montage kann die Installationsverkleidungsplatte ohne weitere Vorbehandlung direkt verfliest werden.
Speziell für Putz und Mosaikfliesen: Das wedi I-Board Plus vereint alle Vorteile des bewährten wedi I-Board und verfügt zusätzlich über eine werkseitig integrierte Verstärkungsplatte.
Schritt 1 Schritt 1

Zunächst wird die wedi Installationsverkleidung mit einem Cuttermesser auf das benötigte Maß zugeschnitten.
Schritt 2 Schritt 2
Schritt 3 Schritt 3

Mittels einer Stichsäge wird dann die passende Aussparung für den Drücker geschnitten.
Schritt 4a Schritt 4a

Die wedi Tools Dämmplattenteller mit Schnellbauschrauben (Befestigungsmaterial beiliegend) mittels Akku-Schrauber auf der Vorwandinstallation befestigen. (Alternativ zum Schritt 4b)
Schritt 4b Schritt 4b

Das wedi I-Board mit wedi 610 Kleb- und Dichtstoff auf dem Ständerwerk befestigen. (Alternativ zum Schritt 4a)
Schritt 5 Schritt 5

Die zuvor zurechtgeschnittenen Streifen des wedi I-Boards nun oben und an den Seiten mit wedi 610 Kleb- und Dichtstoff befestigen. Stoß- und Anschlussbereiche mit wedi Tools Armierband selbstklebend versehen.
Schritt 6 Schritt 6
Schritt 7 Schritt 7

Die Verfliesung der Installationsverkleidungsplatte kann direkt nach dem Armieren ohne weitere Vorbehandlung erfolgen.
Schritt 8 Schritt 8

Fugen zwischen Wand- und Bodenbelag sowie die Eckfugen des Wandbelages müssen als Bewegungsfuge ausgebildet werden.
Schritt 9 Schritt 9
I-Board Plus I-Board Plus

Zunächst wird die wedi Installationsverkleidung mit einem Cuttermesser auf das benötigte Maß zugeschnitten.
Schritt 2 Schritt 2
Schritt 3 Schritt 3

Mittels einer Stichsäge wird dann die passende Aussparung für den Drücker geschnitten.
Schritt 4 Schritt 4
Schritt 5 Schritt 5
Schritt 6a Schritt 6a

Die wedi Tools Dämmplattenteller mit Schnellbauschrauben (Befestigungsmaterial beiliegend) mittels Akku-Schrauber auf der Vorwandinstallation befestigen. (Alternativ zum Schritt 6b)
Schritt 6b Schritt 6b

Das wedi I-Board plus mit wedi 610 Kleb- und Dichtstoff auf dem Ständerwerk befestigen. (Alternativ zum Schritt 6a)
Schritt 7 Schritt 7

Die zuvor zurechtgeschnittenen Streifen des wedi I-Boards plus nun oben und an den Seiten mit wedi 610 Kleb- und Dichtstoff befestigen. Stoß- und Anschlussbereiche mit wedi Tools Armierband selbstklebend versehen.
Schritt 8 Schritt 8
Schritt 9a Schritt 9a

Das wedi I-Board plus kann direkt nach dem Armieren ohne weitere Vorbehandlung verfliest werden.
Schritt 10 Schritt 10

Fugen zwischen Wand- und Bodenbelag sowie die Eckfugen des Wandbelages müssen als Bewegungsfuge ausgebildet werden.
Schritt 11a Schritt 11a
Schritt 12a Schritt 12a
Schritt 9b Schritt 9b

Das wedi I-Board plus kann direkt nach dem Armieren ohne weitere Vorbehandlung verputzt werden.
Schritt 11b Schritt 11b
Schritt 12b Schritt 12b
wedi I-Board – Vorwandinstallation
wedi
Für die Darstellung von YouTube/Vimeo-Videos ist es erforderlich, dass Sie Marketing Cookies akzeptieren. Weitere Informationen finden Sie in unserer Datenschutzerklärung. Zu den Cookie Einstellungen

Auf einen Blick

Montageanleitung I-Board und I-Board Plus nonverbal 1.39 MB) Technisches Datenblatt wedi I-Board 0.11 MB Technisches Datenblatt wedi I-Board 0.11 MB Technisches Datenblatt wedi 610 0.18 MB Technisches Datenblatt Armierband, selbstklebend 0.07 MB Flyer I-Board und I-Board Plus 0.31 MB wedi Systemwelt 10.33 MB

wedi Systemkomponenten

wedi I-Board und I-Board plus wedi Tools Dämmplattenteller wedi 610 Kleb- und Dichtstoff wedi Tools Armierband selbstklebend
