Punktentwässerung in Holzbalkendecken (integriert) - Fundo Ligno Plus

Bodengleiche Duschsysteme

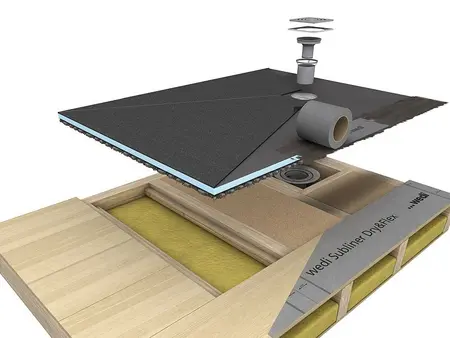

Das wedi Fundo Ligno Plus Bodenelement wurde speziell für den Einsatz in Alt- und Neubauten mit Holzbalkendecken entwickelt. Bei der hier dargestellten integrierten Ausführung erfolgt die Abdichtung zur angrenzenden Holzkonstruktion mit dem wedi Fundo Dichtset.

Die Holzbalkenlage im Format der Fundo Ligno Plus ausschneiden und das darunter liegende Dämmmaterial entfernen.

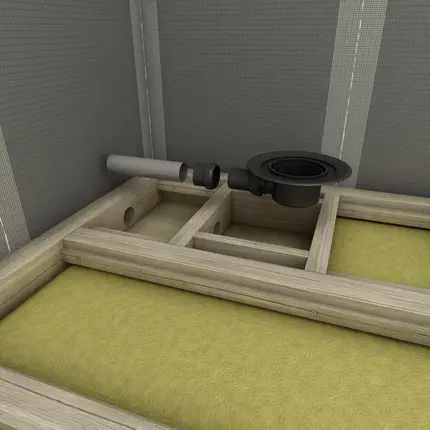

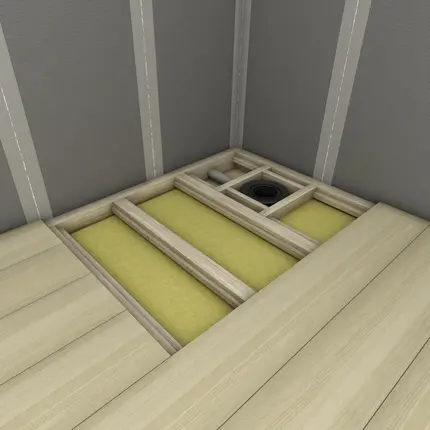

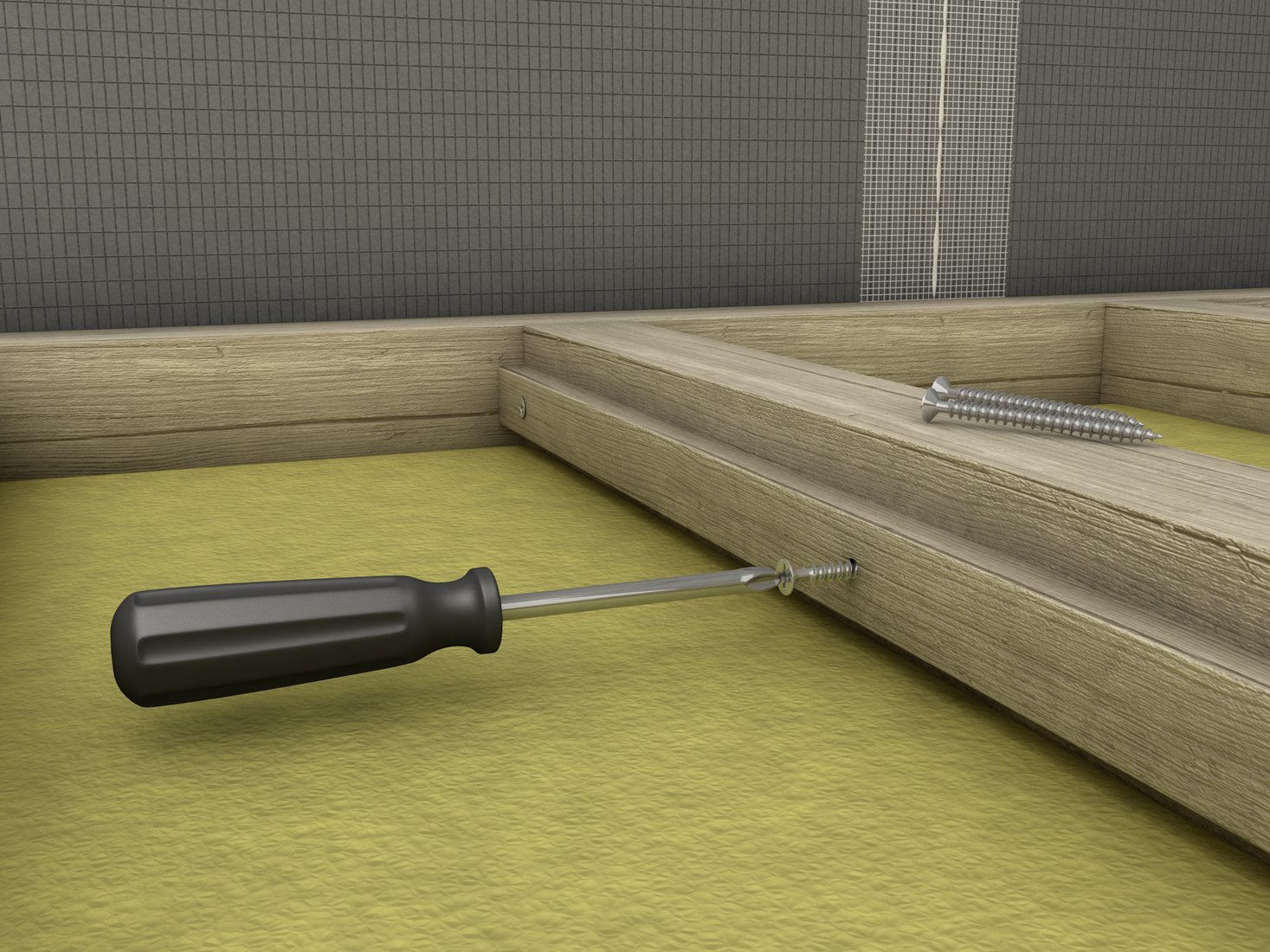

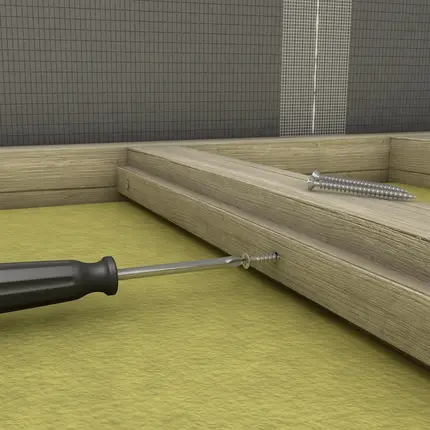

Anschließend eine Aufnahme für das Fundo Ligno Plus Element herstellen. Dazu werden Holzleisten an die vorhandene Balkenkonstruktion geschraubt.

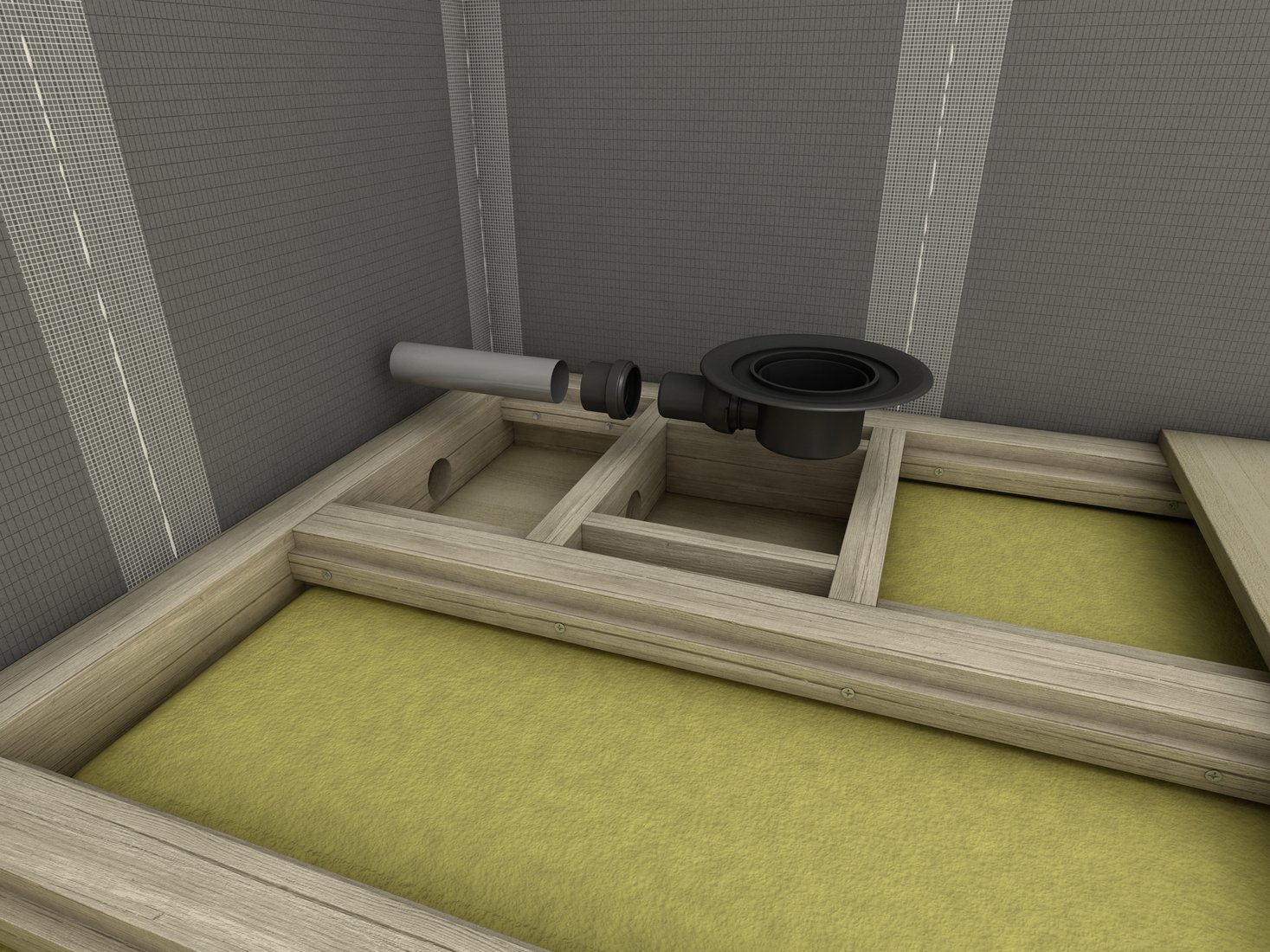

Im Bereich des Ablauftopfes eine Schalung bauen (35 x 35 cm).

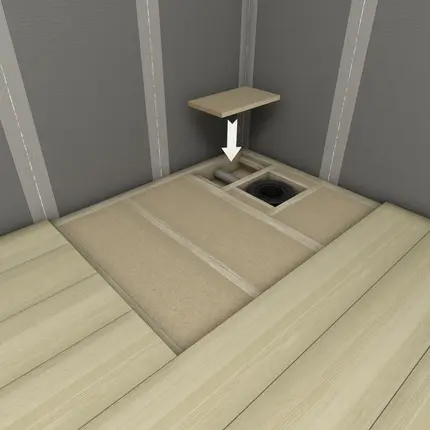

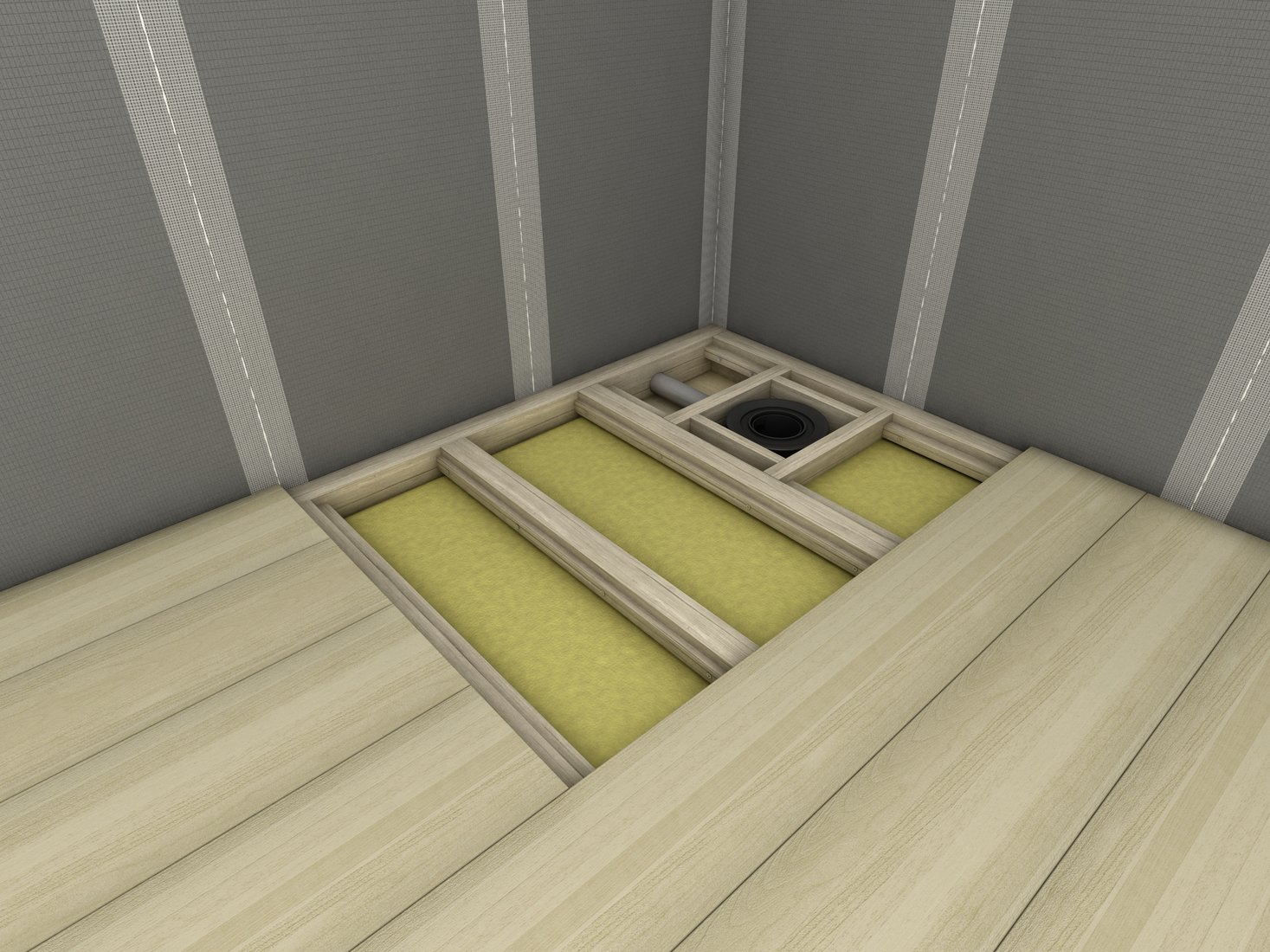

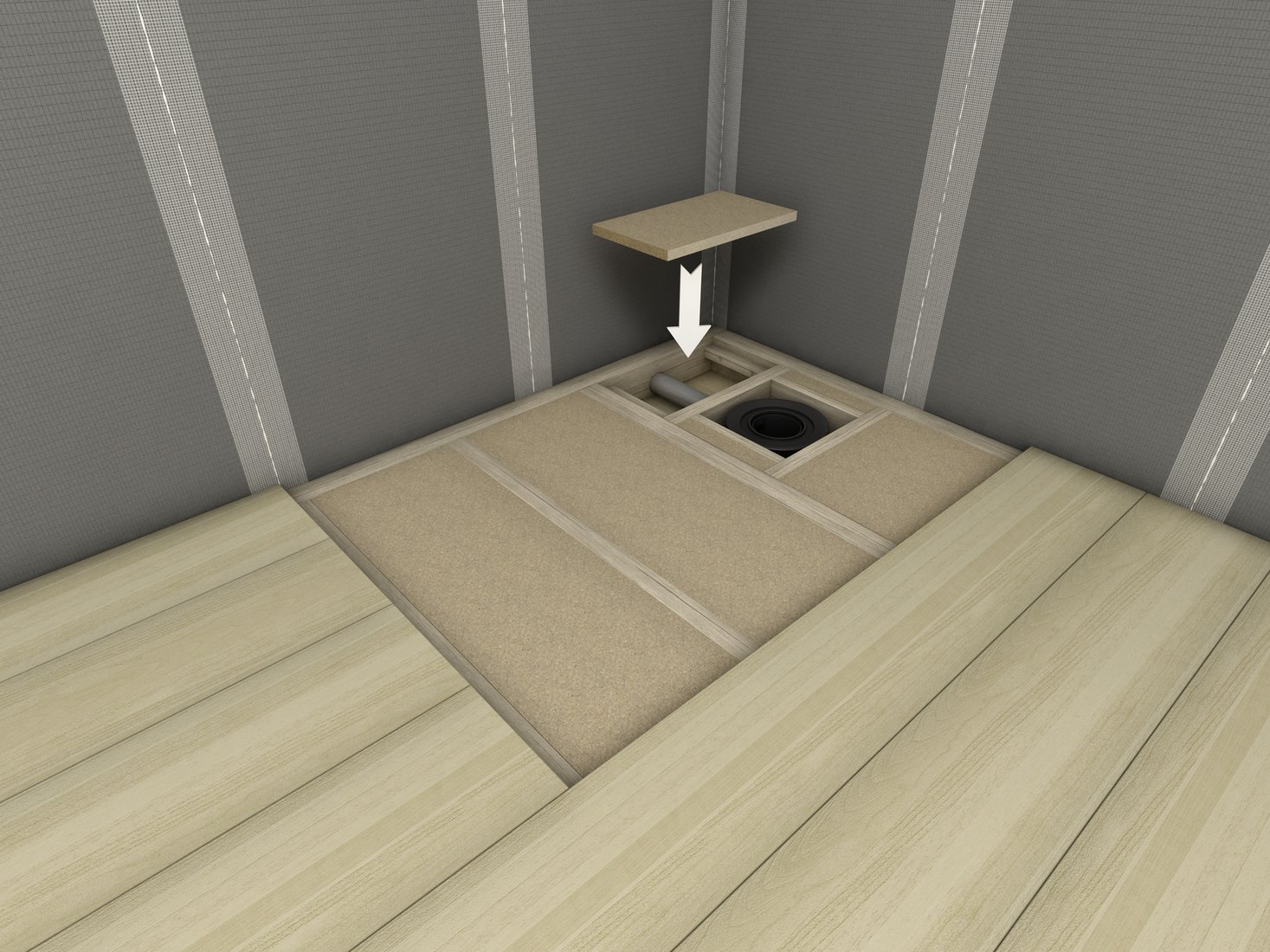

Mit Holzbrettern, die auf die Leisten geschraubt werden, wird die Aufnahme für das Fundo Ligno Plus Element geschaffen.

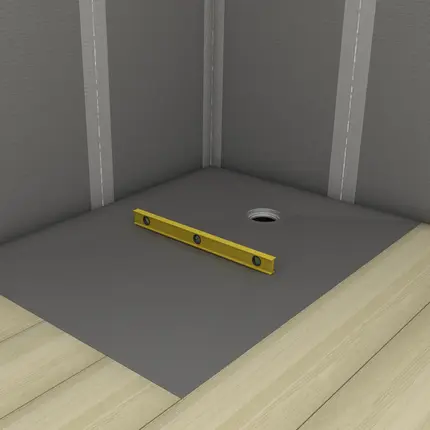

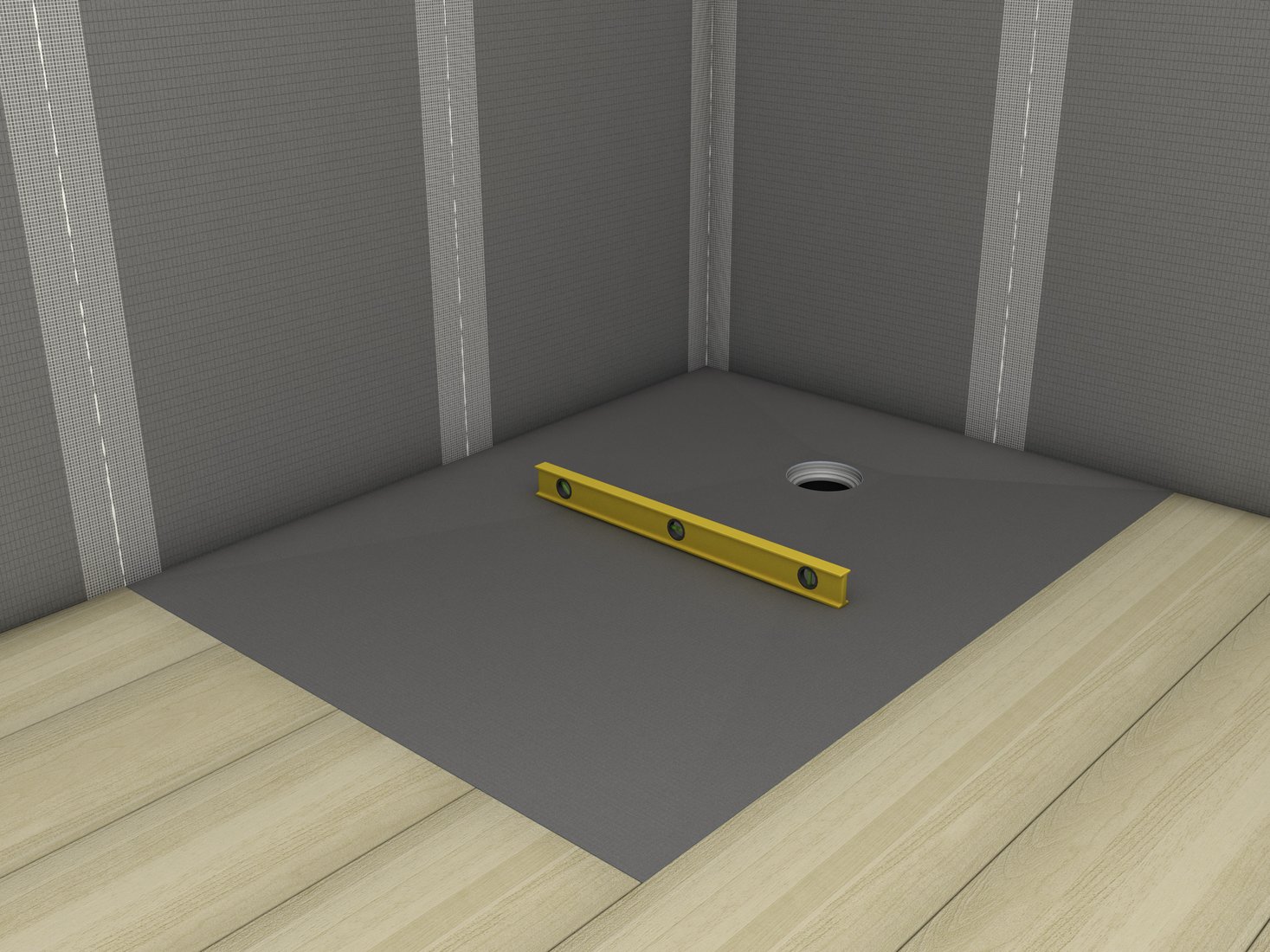

Ablauflage des wedi Fundo Ligno Plus Elements kontrollieren und ggf. Ablauflage anpassen.

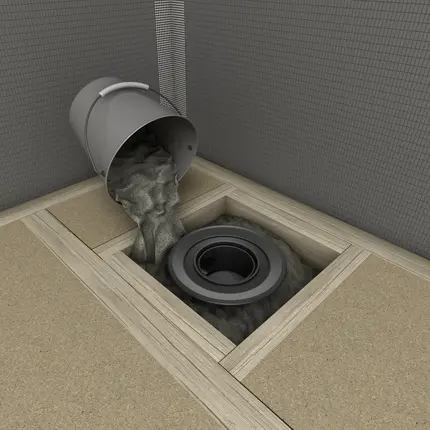

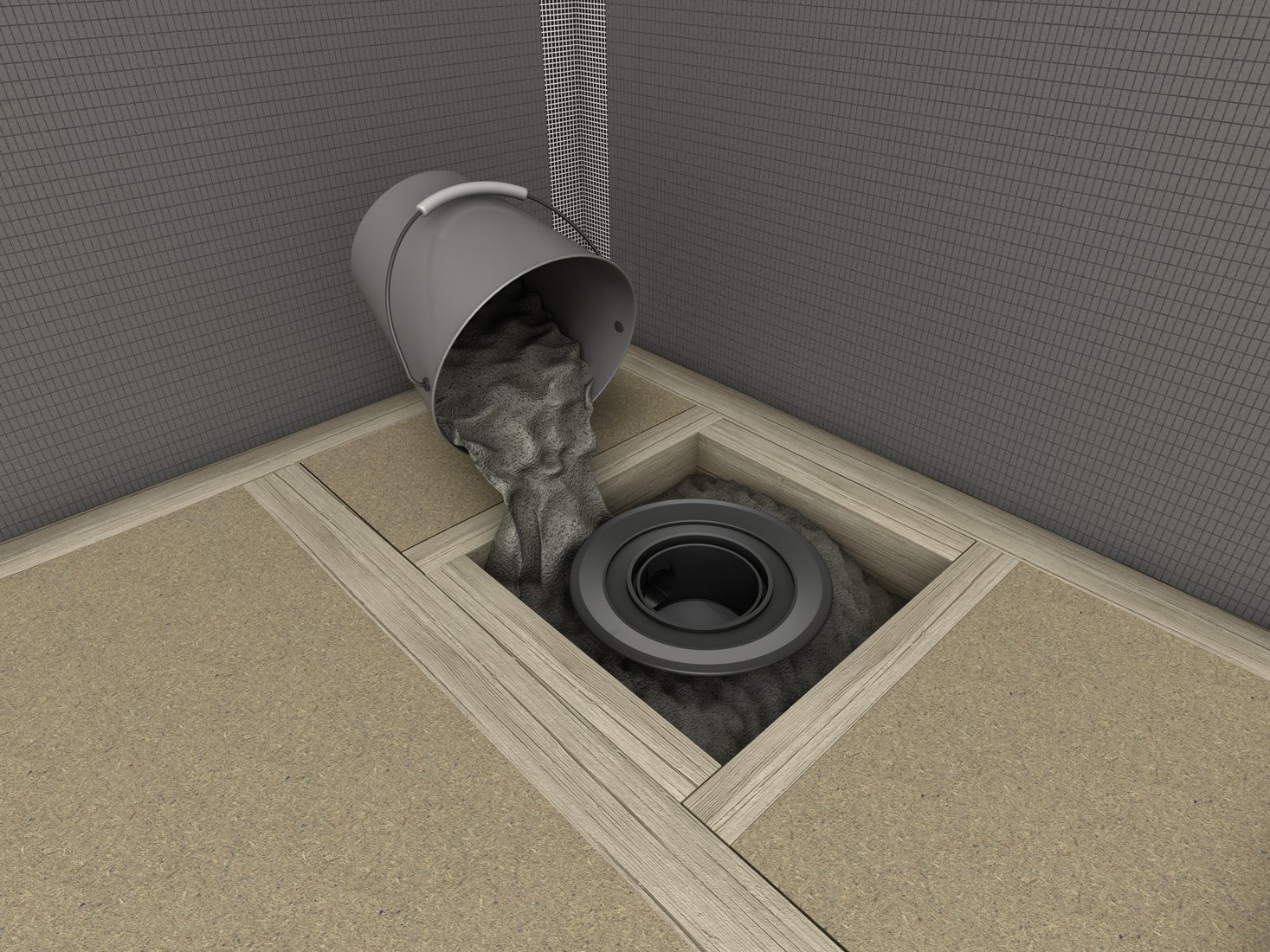

Verfüllen der Aussparung mit erdfeuchtem Estrich.
Den O-Ring von oben in die Rille des Kunststoffrahmens einlegen und Brausetassenschraubventil mit Dichteinsatz verschrauben.

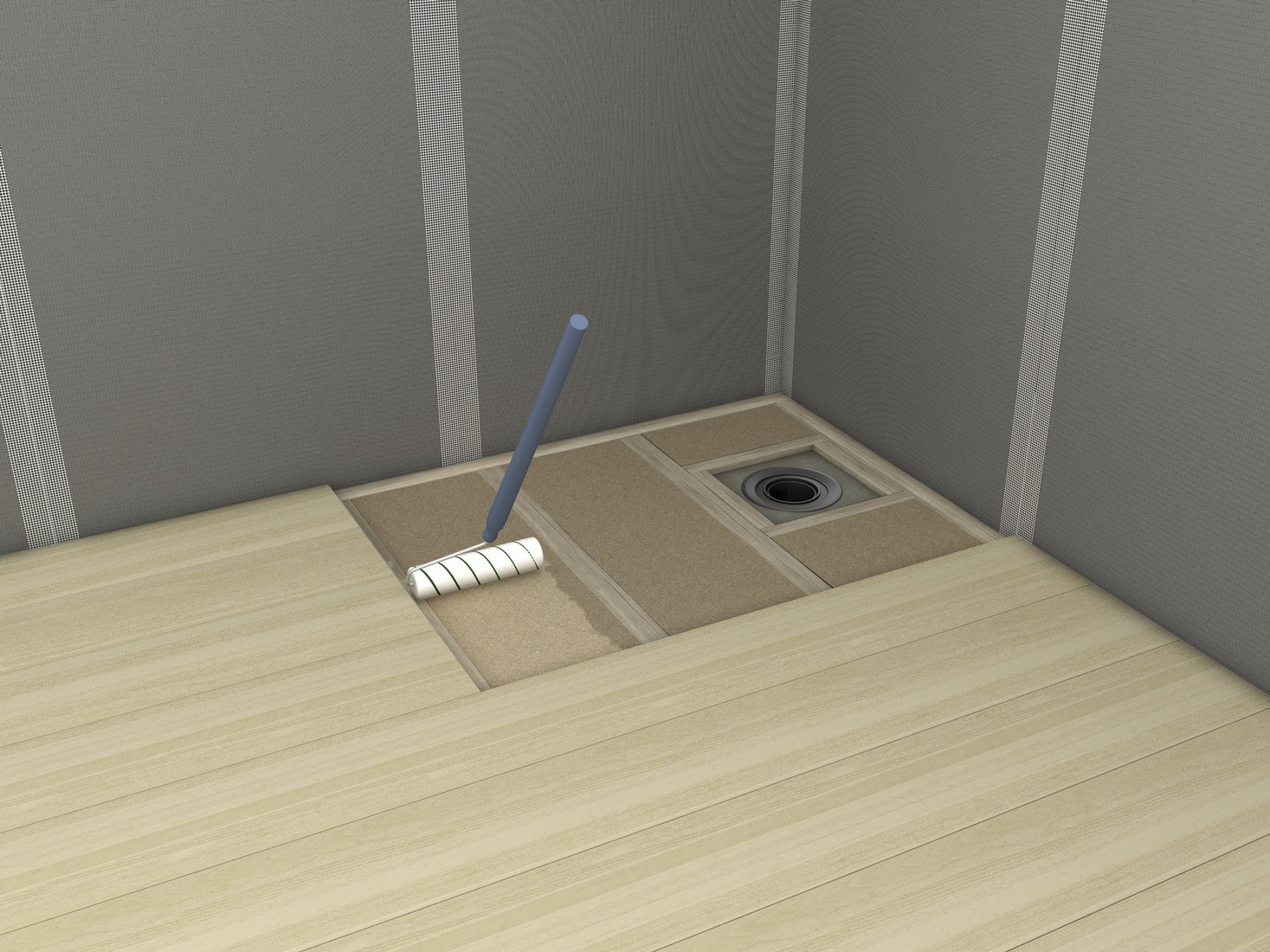

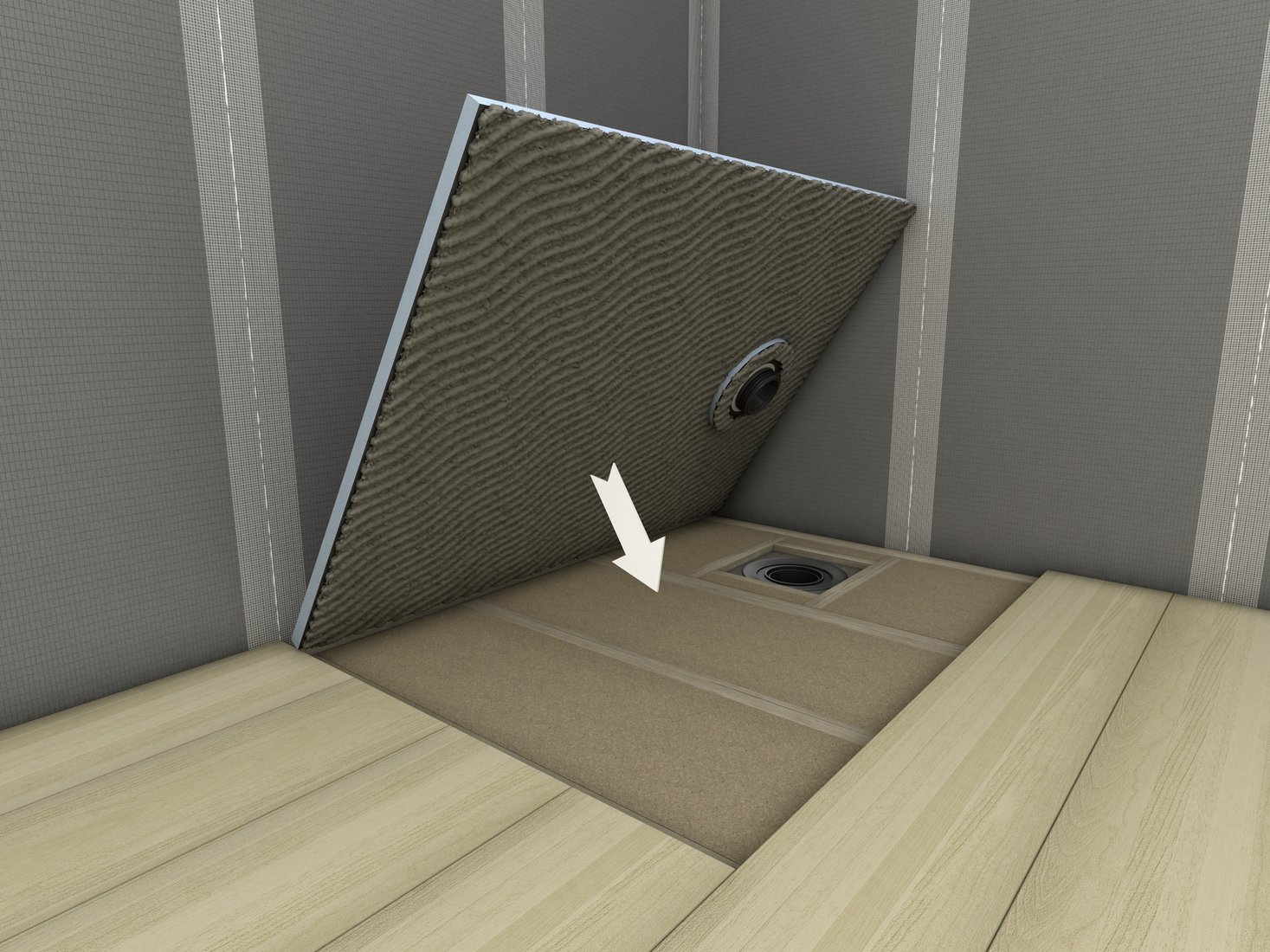

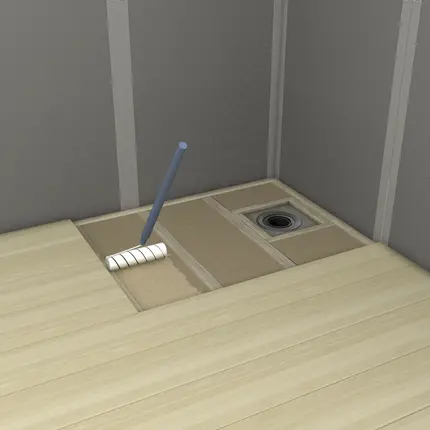

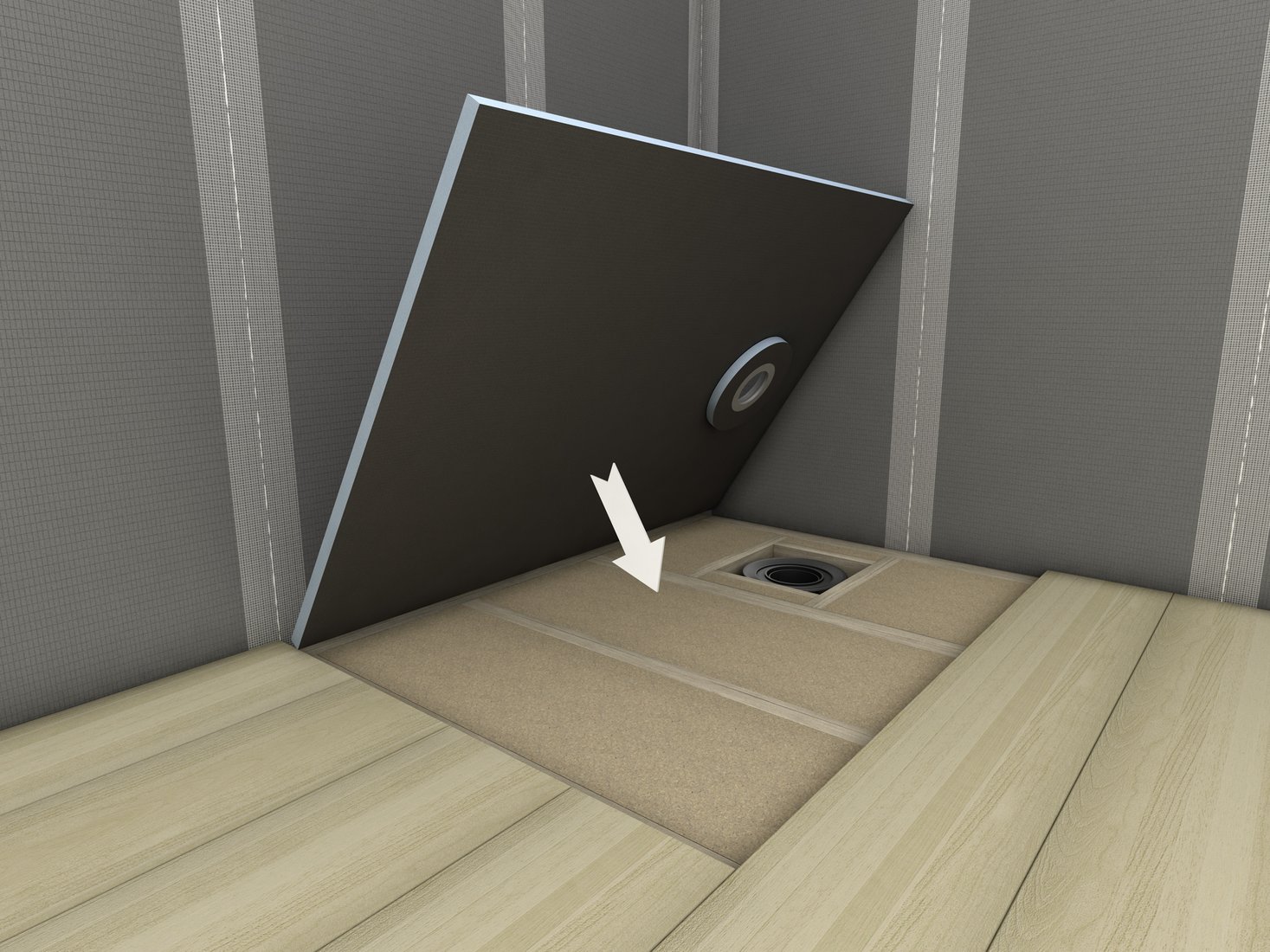

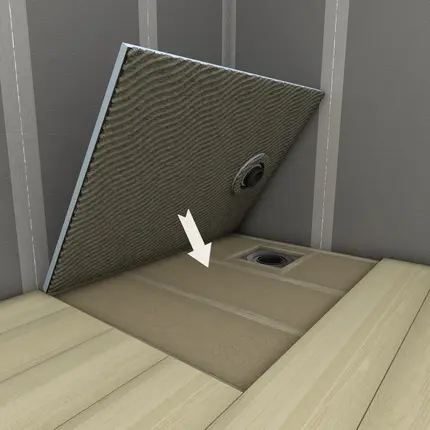

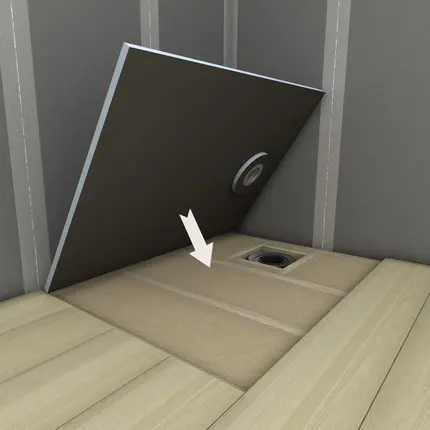

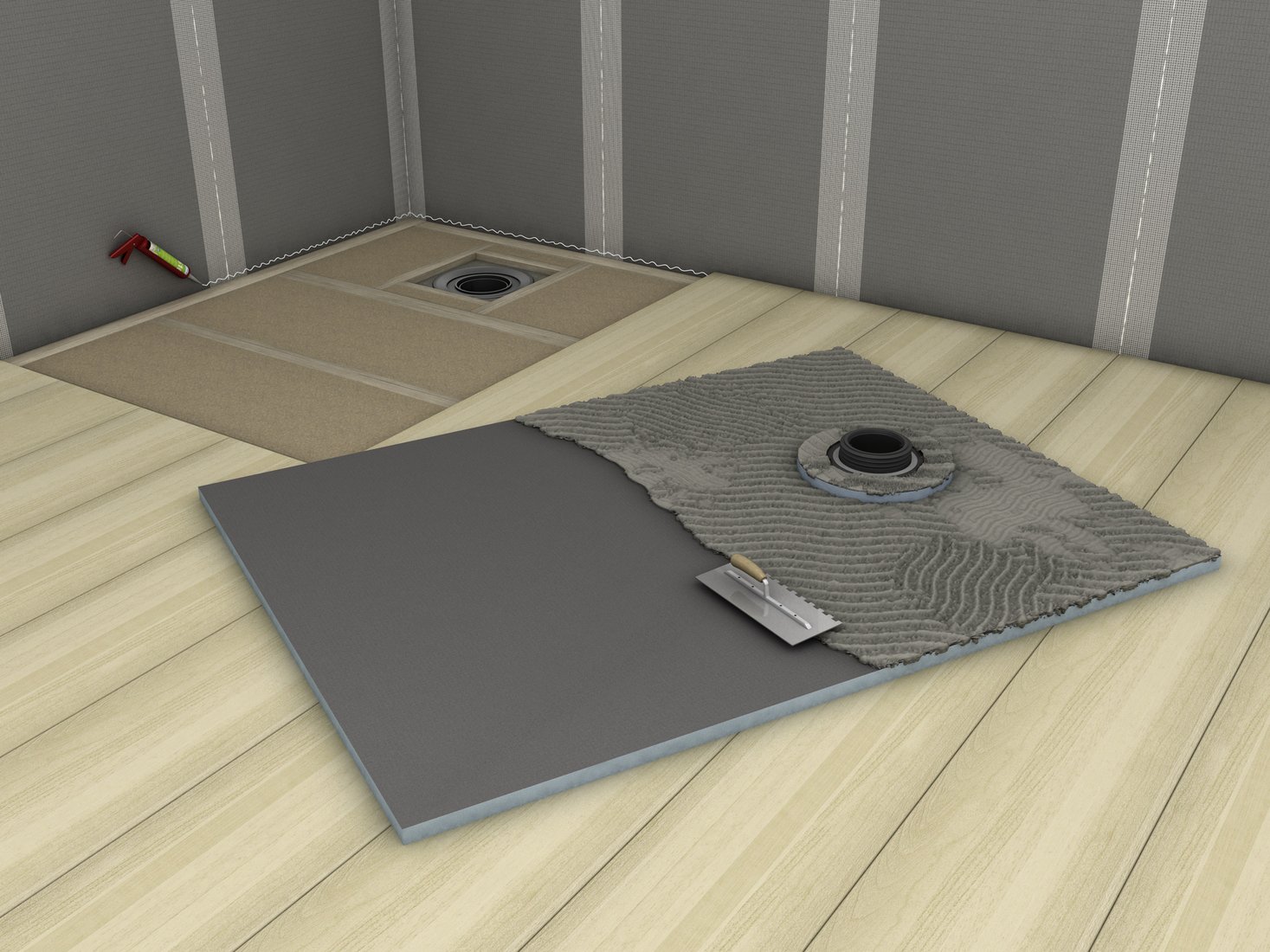

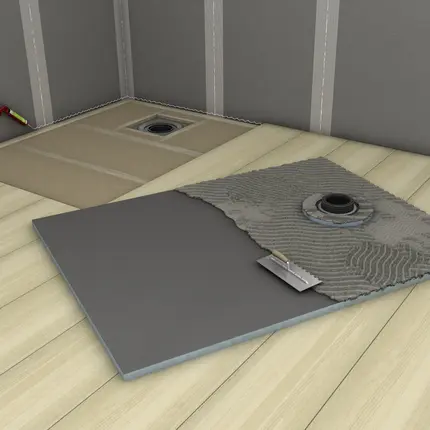

Vollflächiges Auftragen von wedi 320 Fliesenkleber auf der Unterseite des Duschelementes.

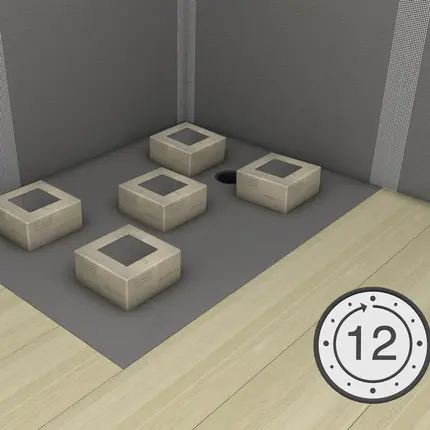

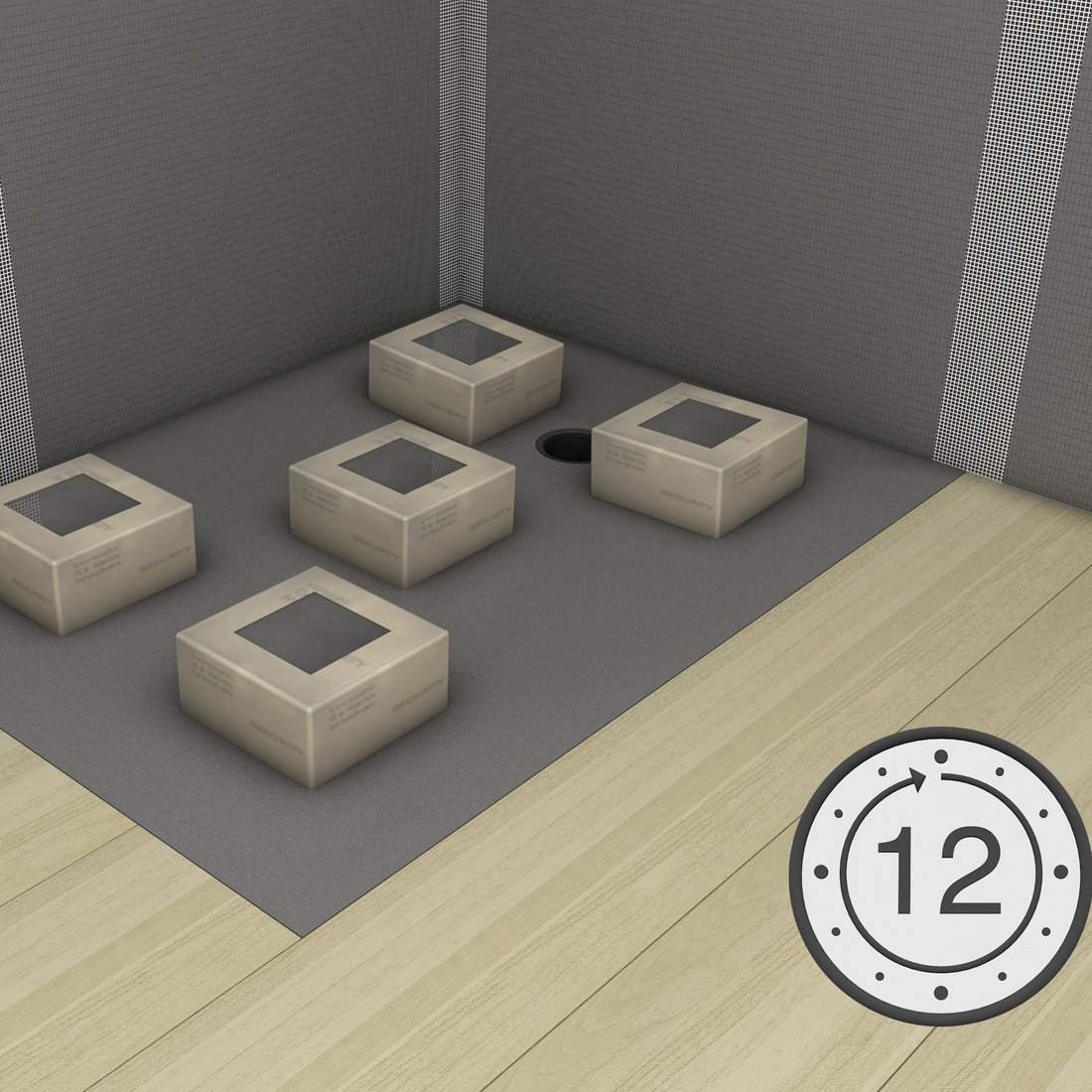

Für 12 Stunden das Element beschweren.

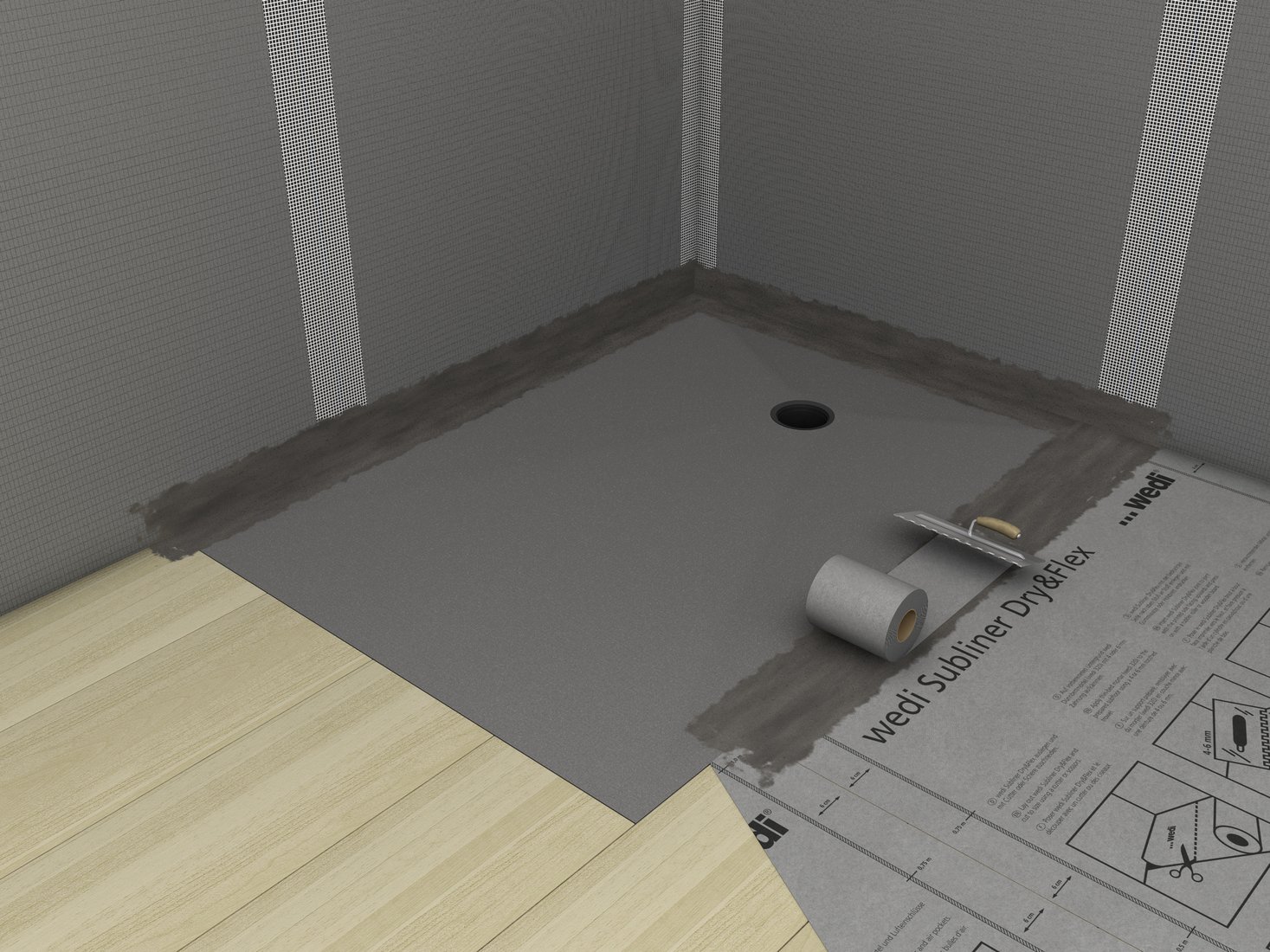

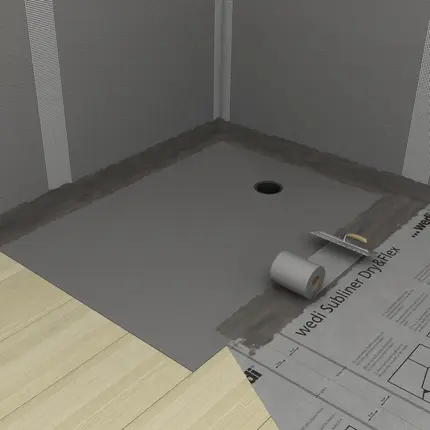

Die Stöße und Übergange zum Holzboden mit dem wedi Fundo Dichtset abdichten. Empfehlung: Der komplette Holzbodenbereich sollte mit wedi Dry & Flex abgedichtet werden.

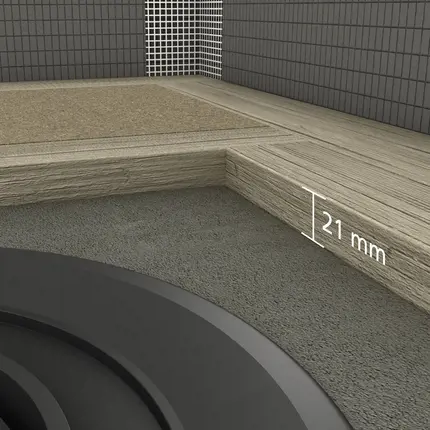

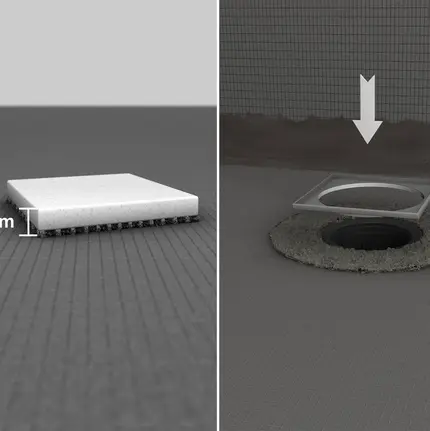

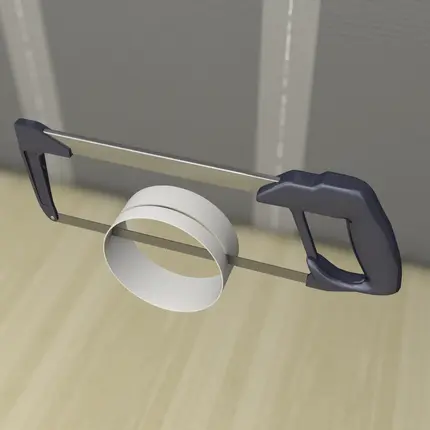

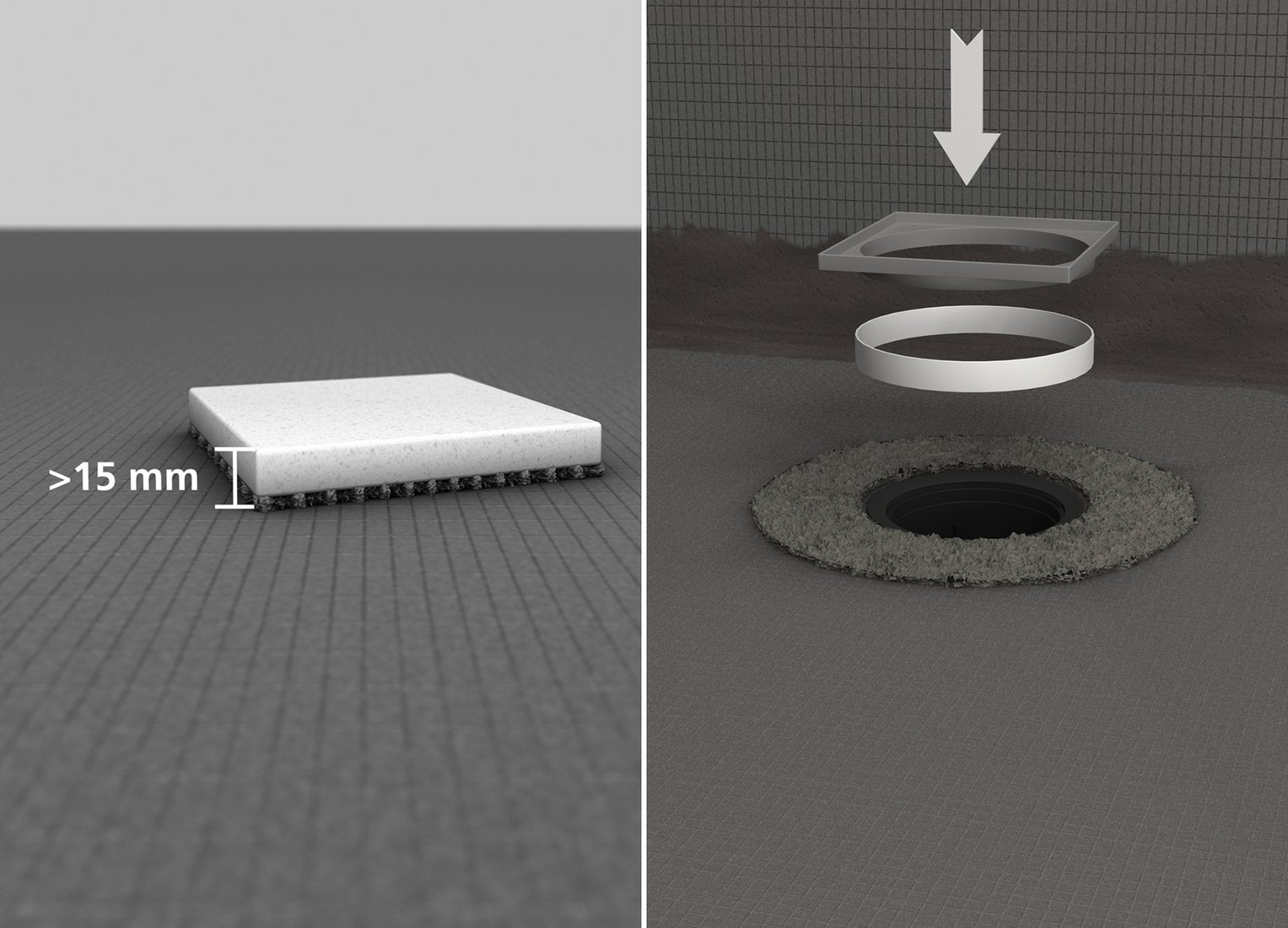

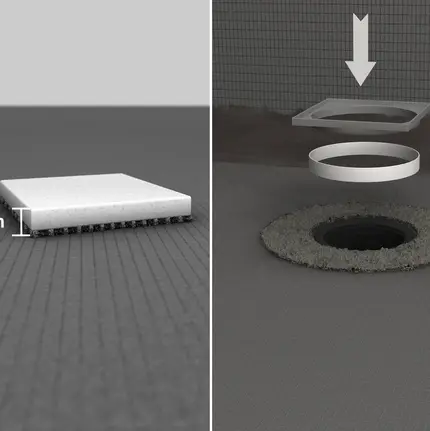

Den Ablaufrahmen auf die Höhe der Fliesenoberkante bringen und im Kleberbett fixieren. Bei einer Fliesenstärke von mehr als 15 mm dient das Aufstockelement zur Höhenanpassung.
Bei einer Fliesenstärke von mehr als 15 mm dient das Aufstockelement zur Höhenanpassung.

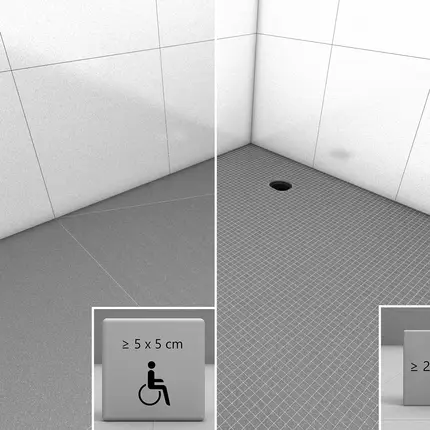

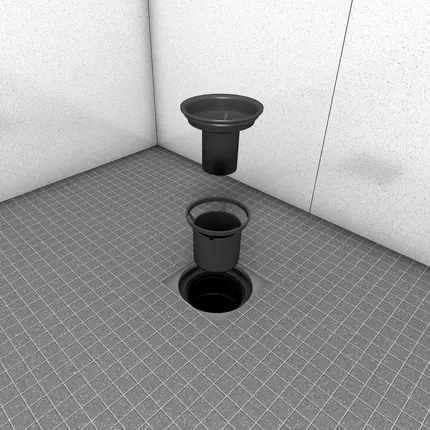

Element verfliesen. Duscheinsatz und Geruchsverschluss einsetzen.

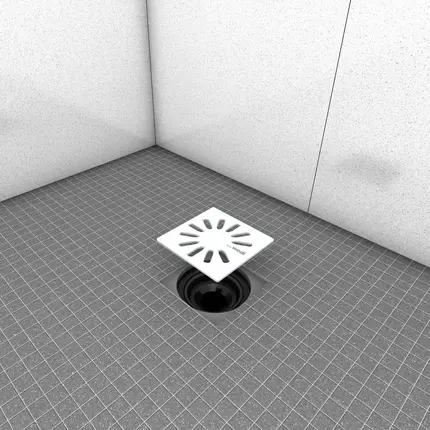

Edelstahlrost einsetzen. Eine Reinigung des Siphons ist jederzeit möglich.
