Sanbath Wave Wanne

Badmöbel-Konstruktion Sanbath Badobjekt

Die einfachste Art, neue Formen und Farben ins Bad zu bringen, bietet die Design-Serie Sanbath von wedi. wedi Sanbath Wave sind montagefertige Badewannen aus dem Material der wedi Bauplatte. Nach dem Aufstellen und Anschluss können Sie mit der gewünschten Oberfläche verfliest werden – fertig ist die Badewanne.

Wichtige Hinweise

Endgültige Positionierung der Wanne unter Berücksichtigung der gewünschten Lage des Drehknopfes. Soll der Drehknopf direkt an einer Wand positioniert werden, muss der Bowdenzug vor dem Setzen der Wanne wie in Punkt 9 beschrieben, installiert sein.

Erst nach der Verfliesung des Wannenrandes und Montage des Bowdenzuges kann die Revisionsöffnung geschlossen werden. Danach können die Beckenwände verfliest werden.

Wenn die Armatur auf dem Wannenrand montiert werden soll, ist vorher eine Verstärkungsplatte einzubringen.

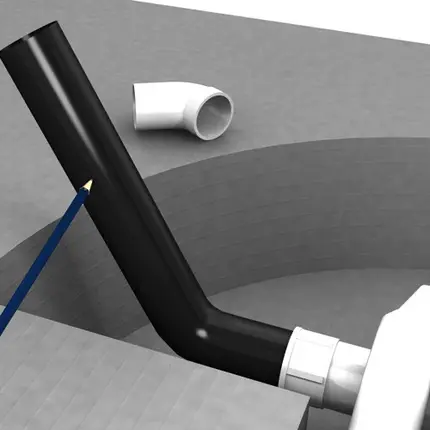

Anschlussleitung aufschrauben und an der Außenkante der Rundung anzeichnen.

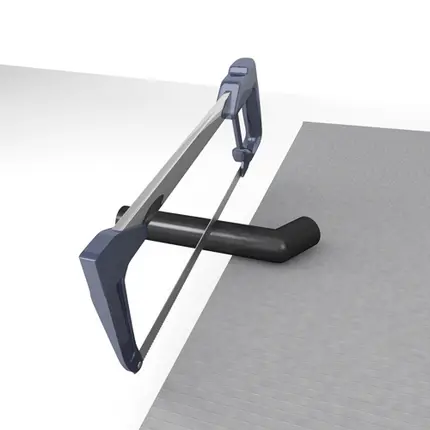

Rohrleitung mit der Metallsäge auf erforderliche Länge kürzen.

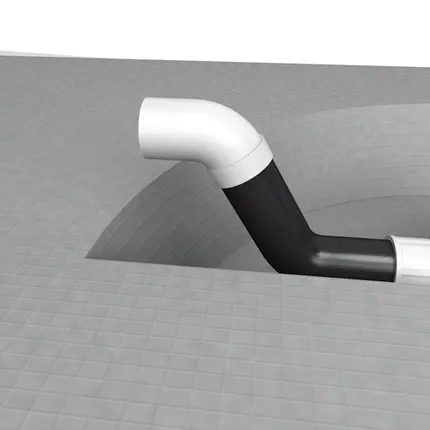

Bogen aufschieben

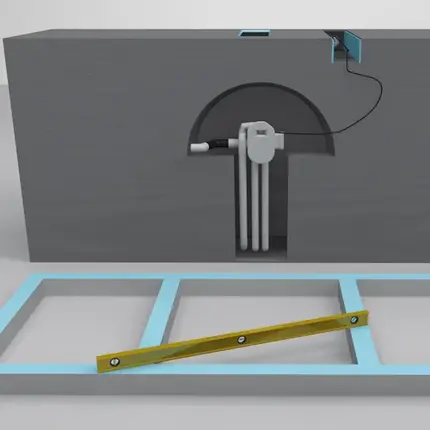

Prüfen, ob der Estrich in Waage liegt, ggf. Wannenunterbau mit Mörtel ausgleichen

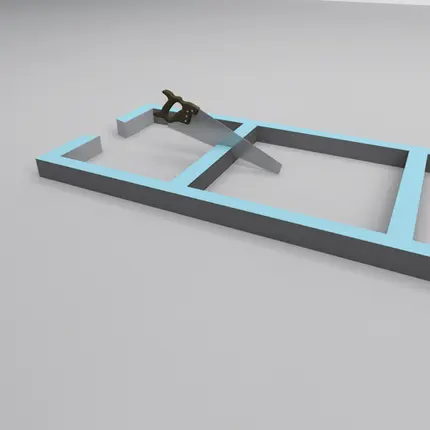

Revision und Aussparung für den Verlauf der Anschlussleitung aus dem Wannenunterbau herausschneiden
Wanne vorab auf den Unterbau setzen und durch die Revisionsöffnung die Abwasserführung klären (Funktionsüberprüfung). HT Rohr und
Bögen für Anschlussleitung installieren

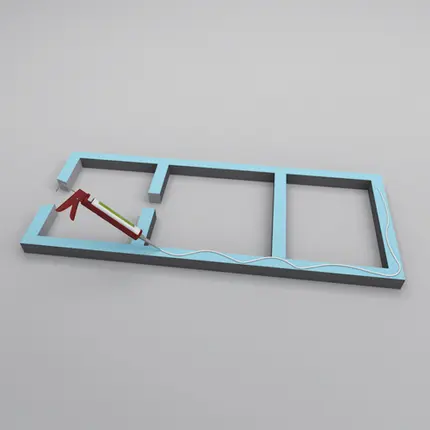

Unterbau auf dem Boden verkleben und Kleber für die Wanne auftragen.
Wanne nun auf das Unterbauelement kleben. Abwasserleitung fest verbinden (Dichtigkeitsüberprüfung). Revision am Sockelbereich wieder verschließen bzw. einkleben
Zur Verfliesung des Wannenrandes muss der Drehknopf entfernt werden. Hierfür zunächst den Drehknopf in der Revisionsöffnung bis zum Anschlag nach rechts drehen und das Messingstück aus der Fassung drücken. Anschließend den Drehknopf so weit nach links drehen, bis die Kugel des Bowdenzuges erscheint. Die Kugel kann nun herausgezogen werden.
Nach dem Verfliesen den Bowdenzug montieren. Dazu das Kunststoffgewinde in das Loch setzen, die Kontermutter fest andrehen und den Bowdenzug analog zu Punkt 9 montieren (Funktionsüberprüfung). wedi 610 Kleb- und Dichtstoff auf den Stufenfalz auftragen und Revisionsdeckel befestigen.
Werkseitig ist ein Montageschacht vorgesehen, um die Möglichkeit zur bauseitigen Installation der Wasserzufuhr bzw. Installation einer Wannenrandarmatur zu schaffen. Der Schacht wird mit beiliegendem Revisionsdeckel verschlossen bzw. verklebt. Wanne verfliesen. Edelstahlrost einlegen und Rosette aufdrücken.
