Produktinformation

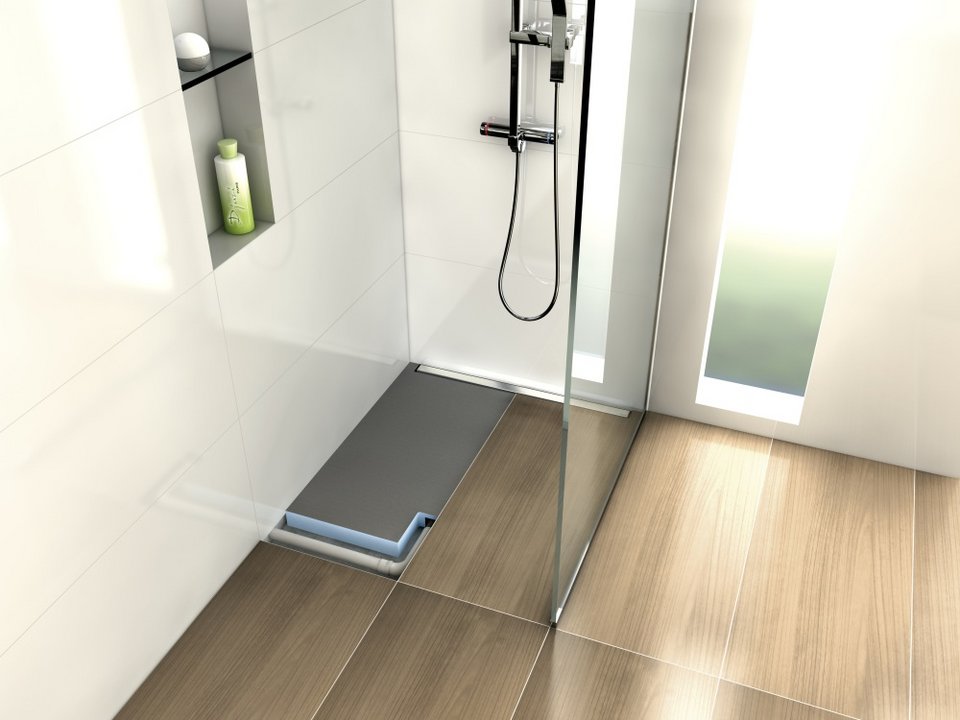

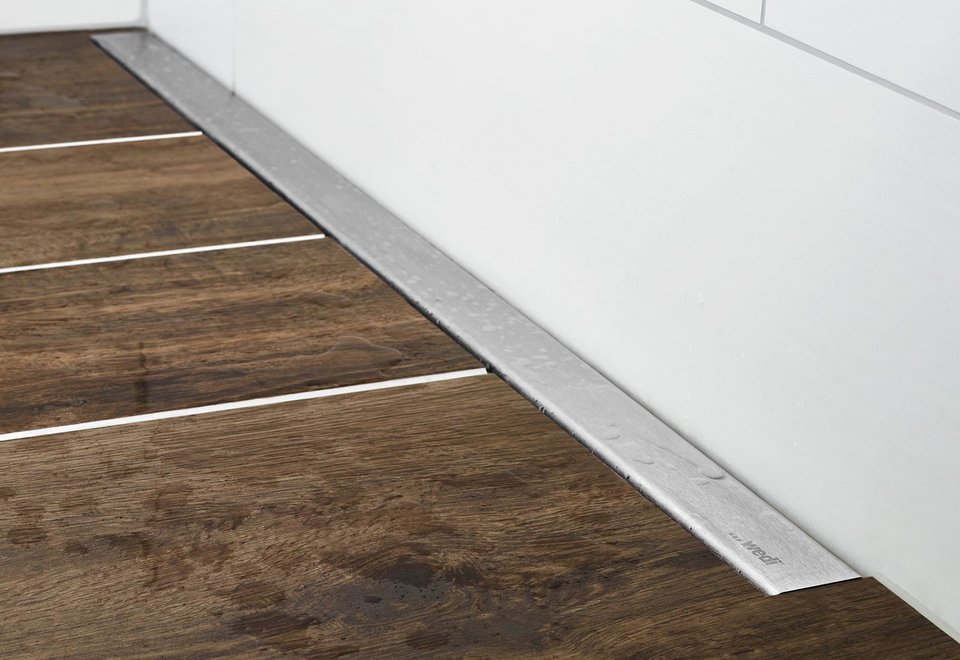

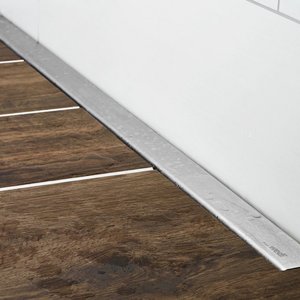

Mit der bereits werkseitig integrierten Ablauftechnik misst das System nur 70 mm und ist ein besonderes wedi Highlight bei Sanierungen im Bad. Der sehr wandnah positionierte Abfluss, wahlweise mit kurzer oder langer Rinne, sorgt optisch für eine hochwertige Anmutung und schafft zusätzlich freien Raum für das pure Duschvergnügen.
Selbstverständlich bietet die Plano Linea alle Vorteile der bewährten wedi Systeme, von der garantierten 100%igen Wasserdichtigkeit bis zur vielseitigen und leicht umzusetzenden Anwendung.
wedi Fundo Plano Linea – Das Highlight auf ganzer Linie!
Sicher
werkseitig integrierte und abgedichtete Ablauftechnik DN40
Flach
besonders geringe Aufbauhöhe von nur 70 mm
Ideal
perfekt für Sanierung und Renovierung geeignet
Vollständig

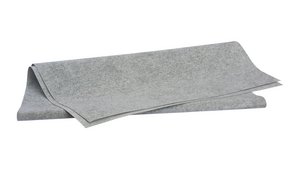

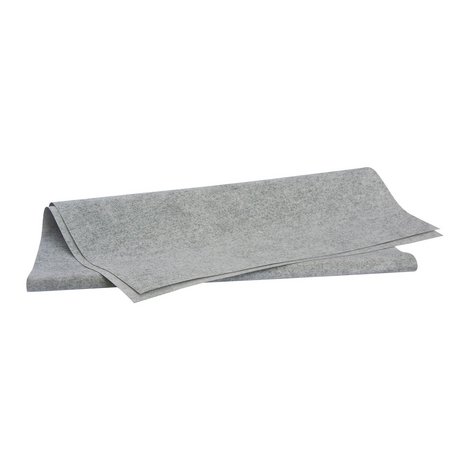

inklusive integrierter Designabdeckung und Dichtzubehör
Erweiterbar
große Auswahl an Ablaufabdeckungen

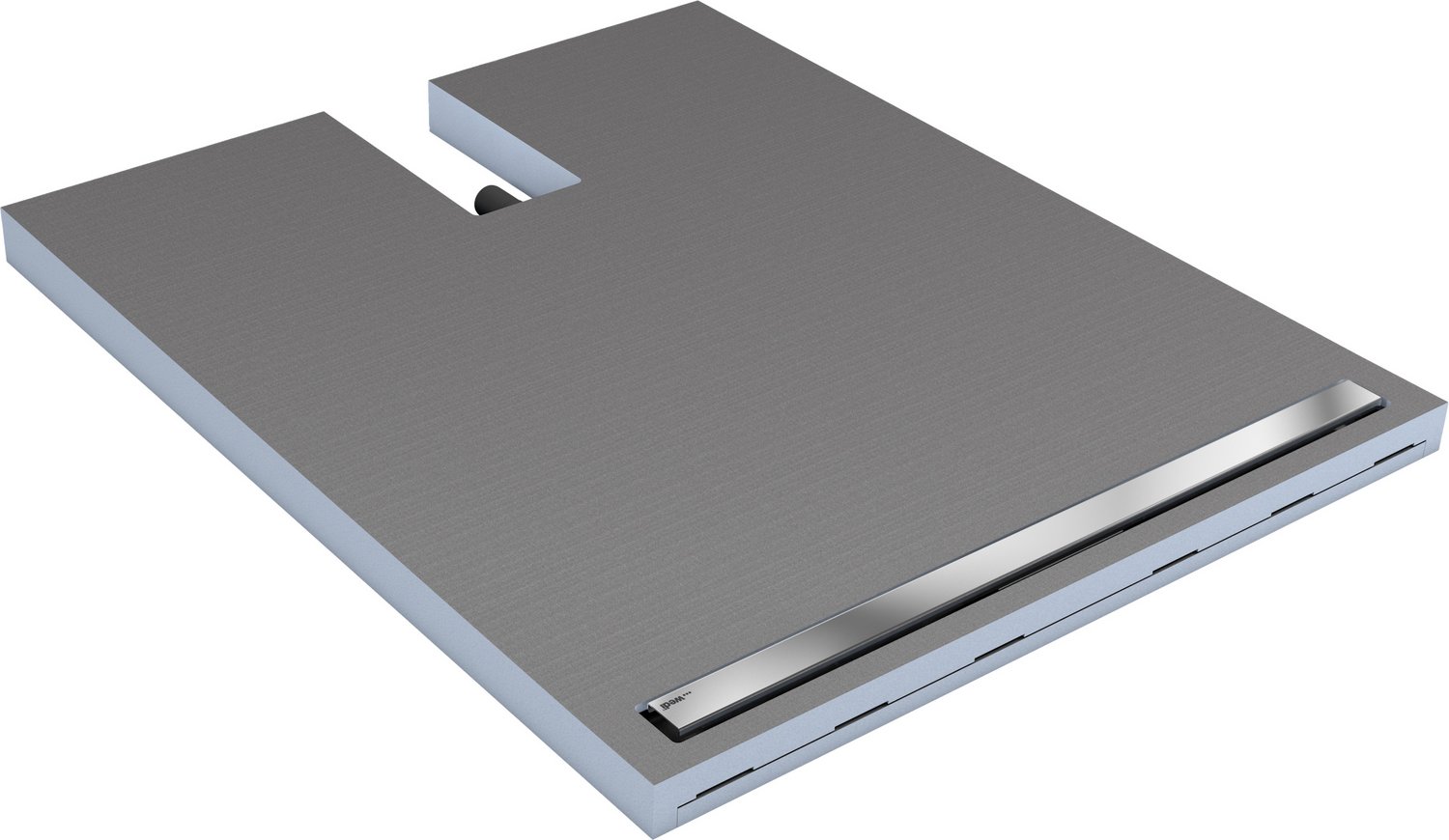

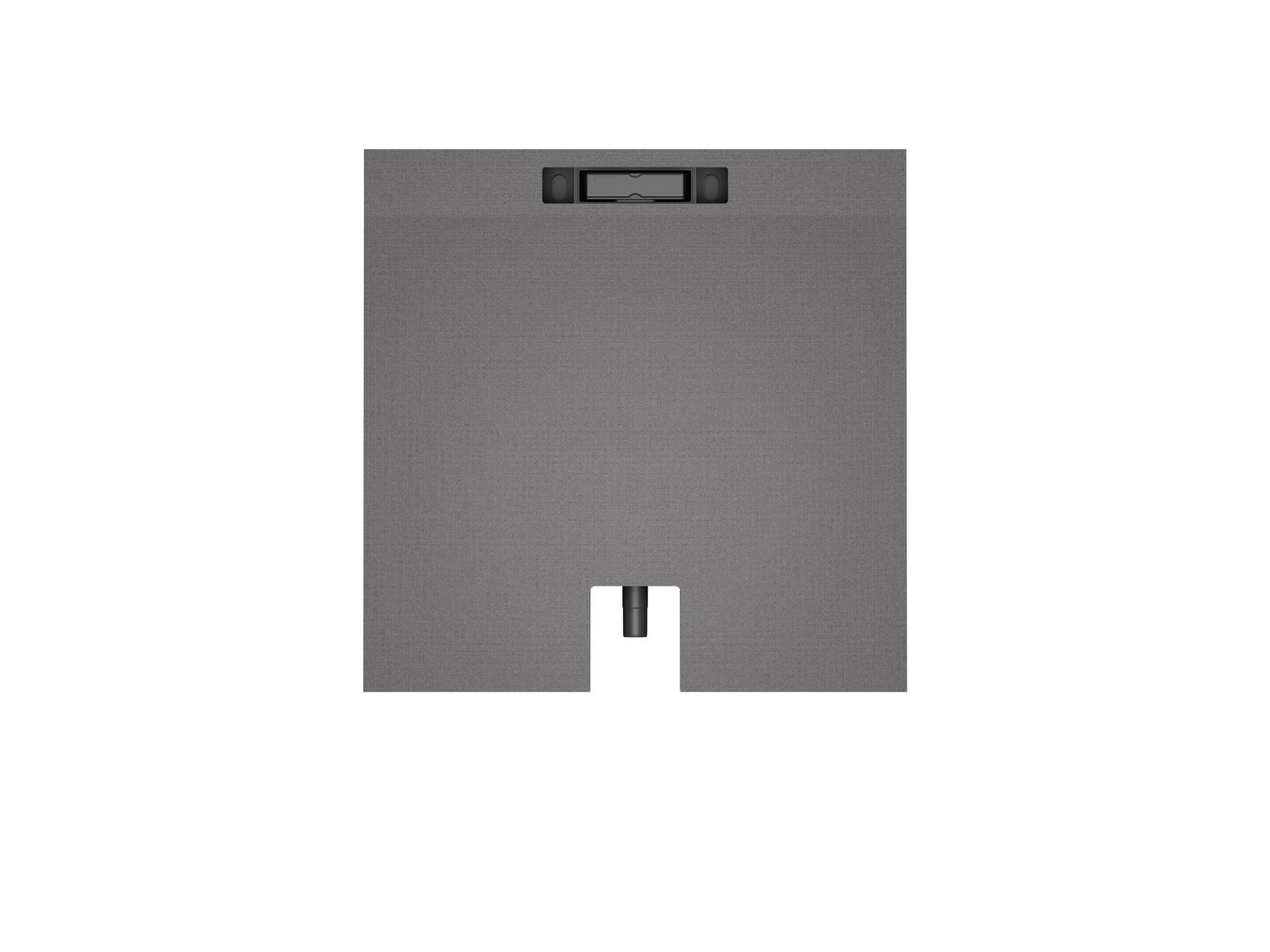

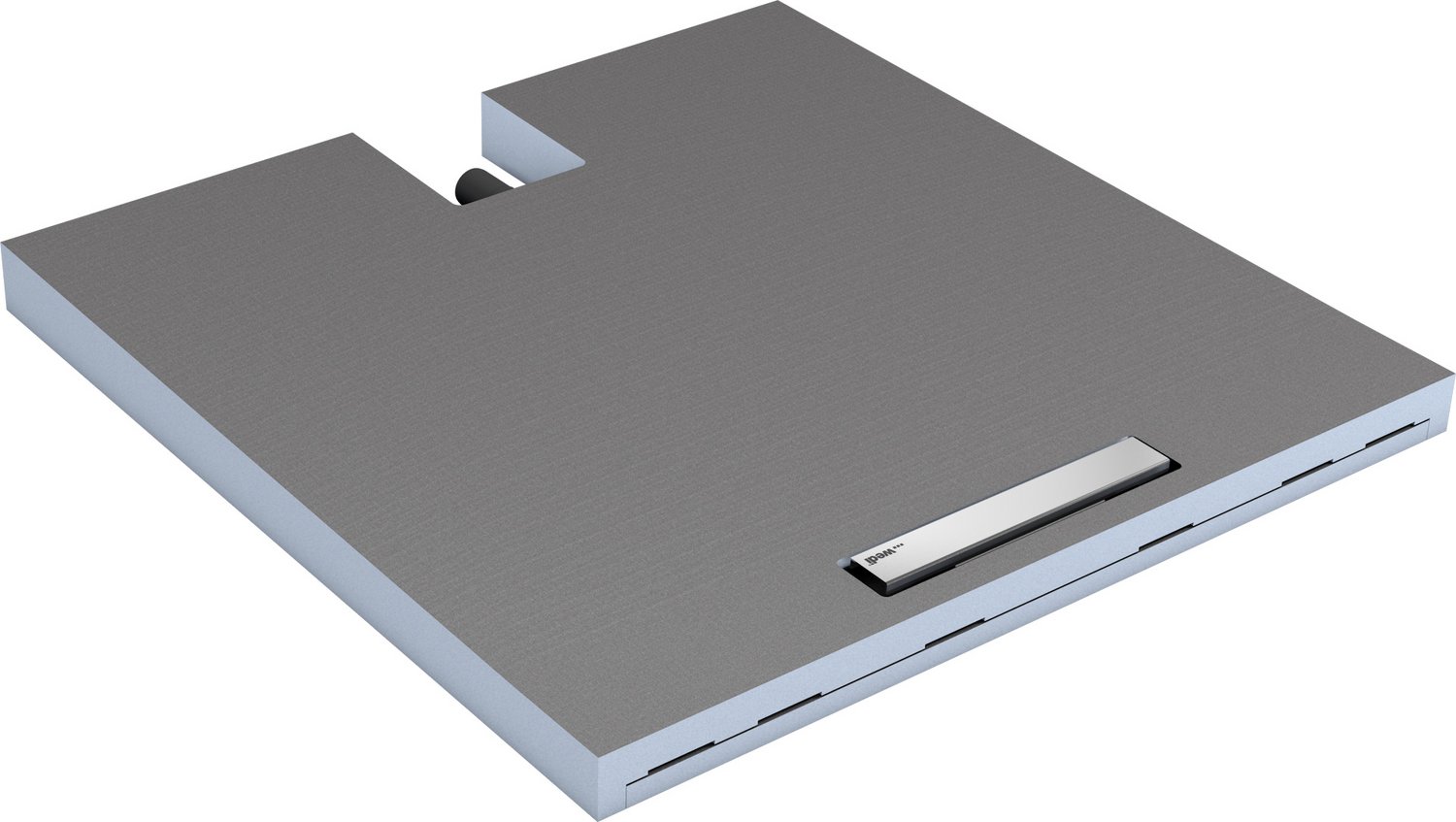

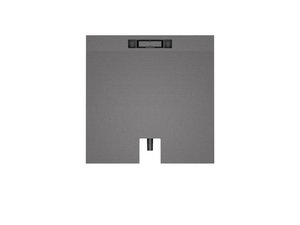

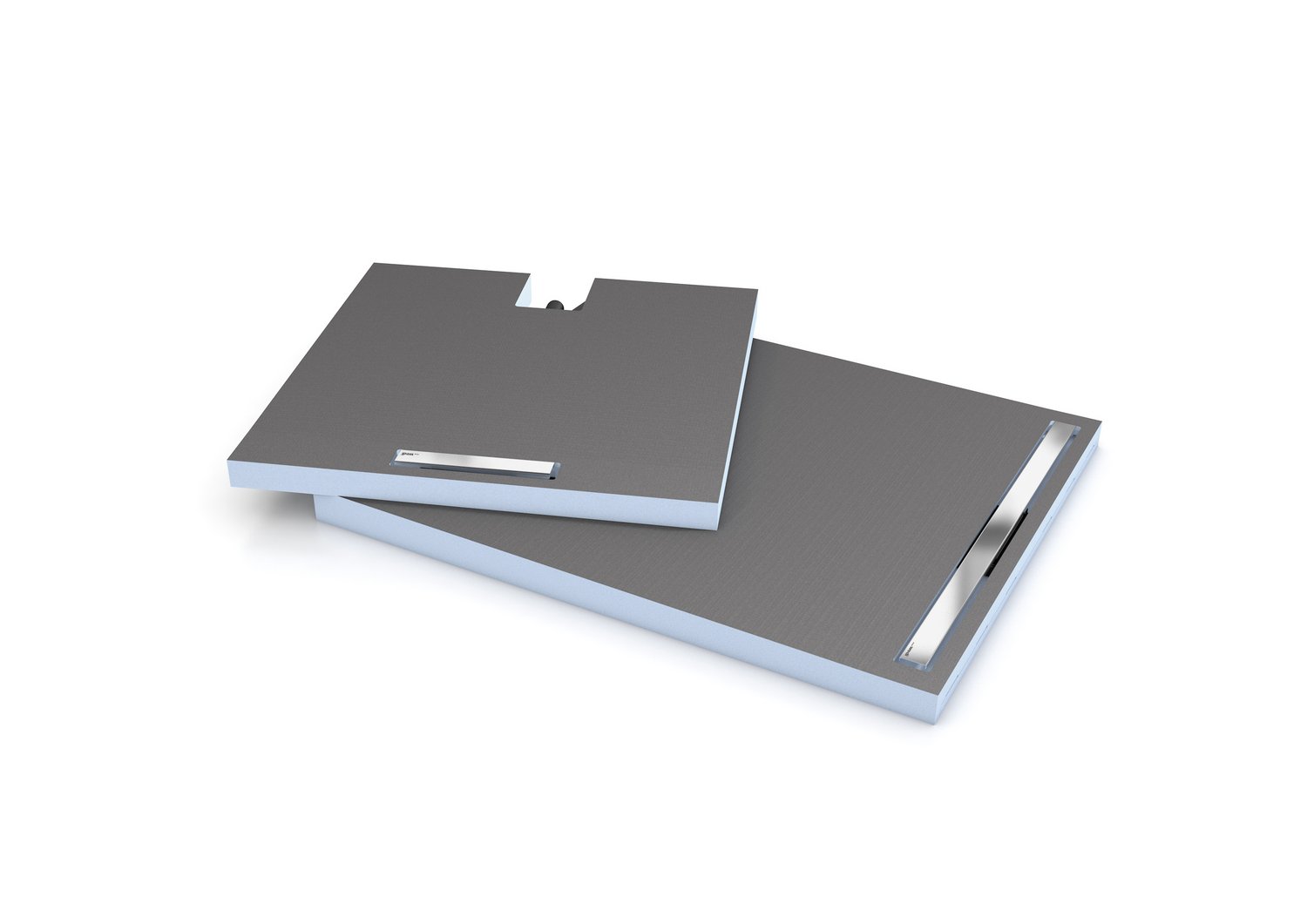

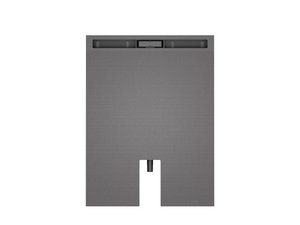

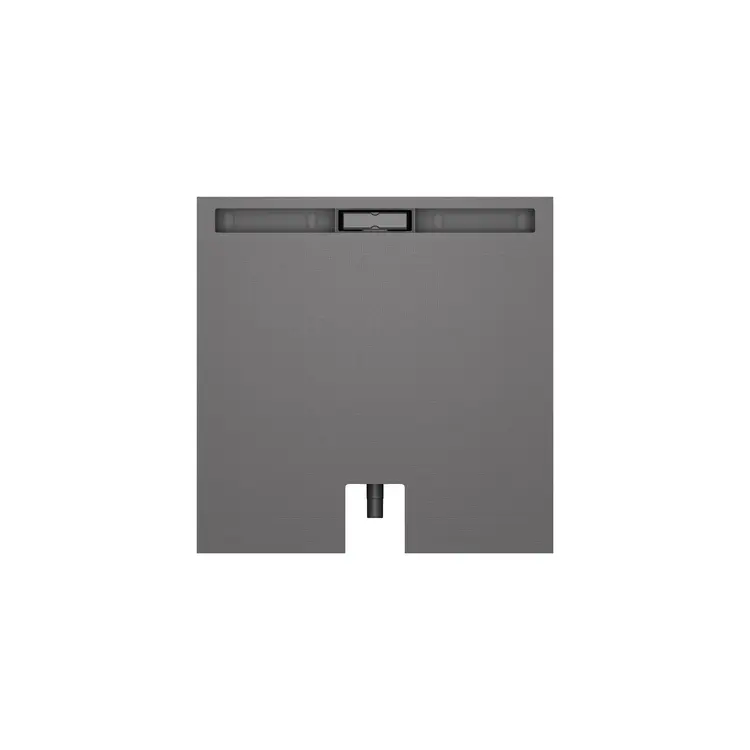

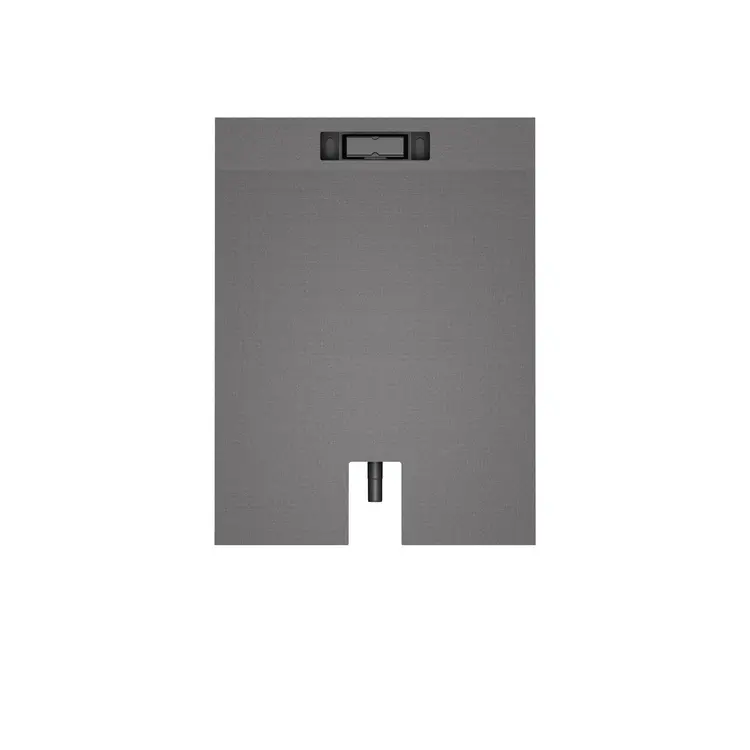

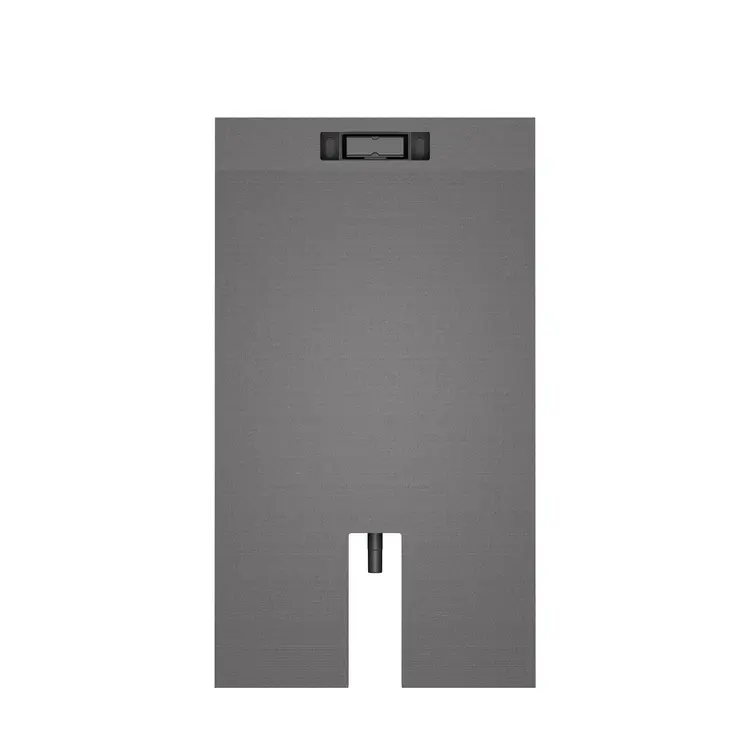

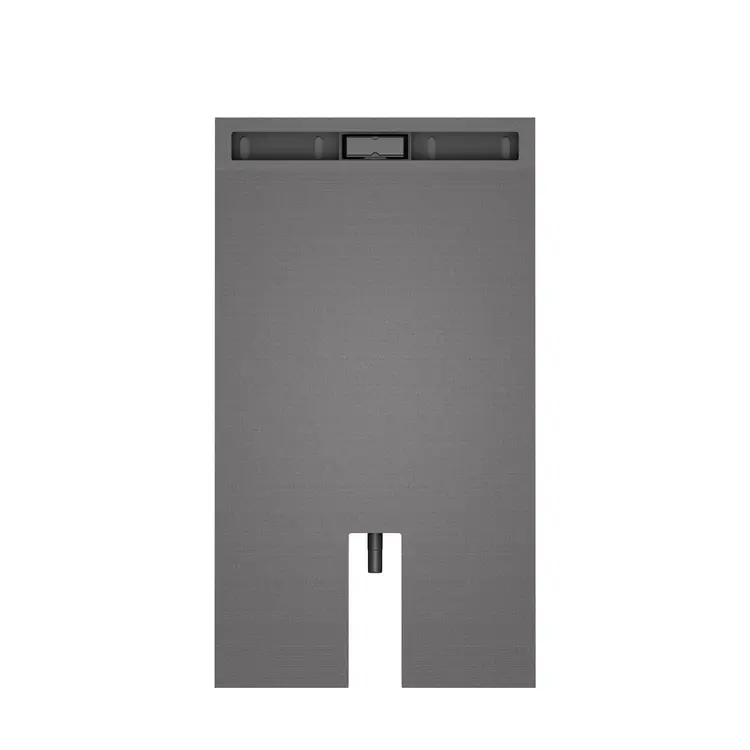

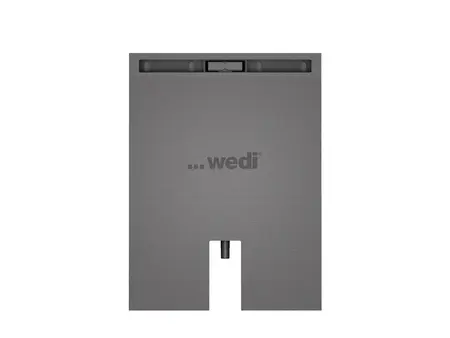

Plano Linea das flachste bodengleiche Duschelement von wedi mit Ablaufrinne
Dieser Inhalt wird durch YouTube bereitgestellt. Durch Laden dieses Inhaltes stimmen Sie der Übermittlung Ihrer Daten an YouTube / Google zu. Weitere Informationen dazu finden Sie hier:
Google-Datenschutz.

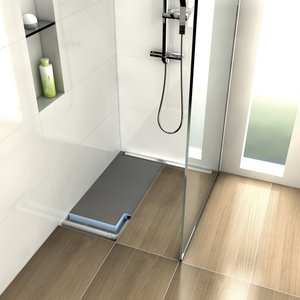

Bodengleiche Dusche Fundo Plano Linea einbauen
Dieser Inhalt wird durch YouTube bereitgestellt. Durch Laden dieses Inhaltes stimmen Sie der Übermittlung Ihrer Daten an YouTube / Google zu. Weitere Informationen dazu finden Sie hier:
Google-Datenschutz.
Technische Details
Lieferumfang
1 × Fundo Flex Rinnenelement
1 × Einsatz, vormontiert
1 × Exzenter, vormontiert

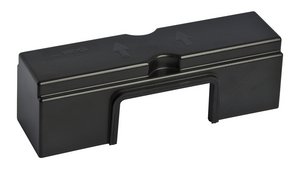

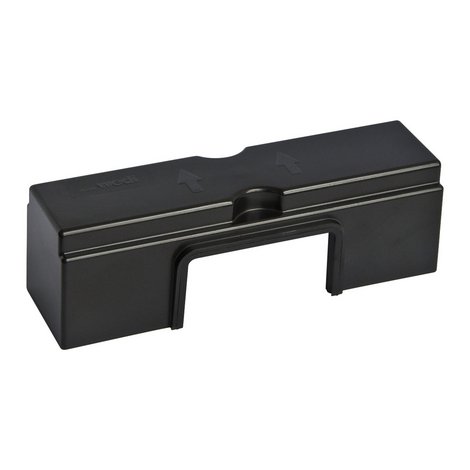

1 × Bauschutzdeckel
1 × Entnahmehilfe
| Technische Eigenschaften Fundo Plano Linea | |
|---|---|
| Rollstuhlbelastbar ab Mindestfliesengröße | 50 x 50 mm |
| Gesamtaufbauhöhe inkl. integrierter Ablauftechnik | 70 mm |
| Oberflächengefälle | ≥ 1,19 % |
| Verstellbereich für Edelstahlabdeckungen | 5–25 mm |
| Abmessungen Edelstahlabdeckungen (abhängig von der Rinnenlänge L x B) Rinnenabdeckung, 300 mm Rinnenabdeckung, 700 mm Rinnenabdeckung, 800 mm Rinnenabdeckung, 900 mm | 288 x 44 mm688 x 44 mm788 x 44 mm888 x 44 mm |
| Ablaufleistung | 0,40 l/s;24,0 l/min |
| Technische Eigenschaften Rohschaum | |
| Extrudierter Polystyrol-Hartschaum | XPS |
| Langzeit-Druckspannung (50 Jahre) ≤ 2% Stauchung EN 1606 | 0,08 N/mm2 |
| Druckfestigkeit / -spannung bei 10% Stauchung EN 826 | 0,25 N/mm2 |
| Wärmeleitfähigkeit EN 13164 | 0,036 W/mK |
| Rohdichte EN 1602 | 32 kg/m3 |
| Temperaturgrenzen | -50°C / +75°C |
| Brandverhalten EN 13501 | E |
| Treibmittel Kohlendioxid GWP-Wert | 1 |
Downloads
Fundo Plano Linea Duschelement komplett, Ablauf dezentral, wandnah, DN 40, quadratisch, 900x900 mm, kurze Rinne
Fundo Plano Linea Duschelement komplett, Ablauf dezentral, wandnah, DN 40, quadratisch, 900x900 mm, lange Rinne
Fundo Plano Linea Duschelement komplett, Ablauf dezentral, wandnah, DN 40, rechteckig, 1200x1000 mm, lange Rinne
Fundo Plano Linea Duschelement komplett, Ablauf dezentral, wandnah, DN 40, rechteckig, 1200x800 mm, lange Rinne
Fundo Plano Linea Duschelement komplett, Ablauf dezentral, wandnah, DN 40, rechteckig, 1200x900 mm, lange Rinne
Fundo Plano Linea Duschelement komplett, Ablauf dezentral, wandnah, DN 40, rechteckig, 1200x900x70 mm, kurze Rinne
Montageanleitung Rinnenabdeckung standard/exclusiv nonverbal (Fundo Riofino, Riolito, Riolito Neo, RioLigno und Plano Linea)
Montageanleitung Rinnenabdeckung verfliesbar nonverbal (Fundo Riofino, Riolito, Riolito Neo, RioLigno, Plano Linea)
Systemzeichnung - Fundo Plano Linea Ablauf waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Anwendung
- Im privaten Wohnungsbau
- In öffentlichen Gebäuden und Arbeitsstätten gemäß DIN 18040 Teil 1
- In barrierefreien Wohnungen gemäß DIN 18040 Teil 2 (Beachtung Vorgabe Mindestfliesengröße bei geplanter Rollstuhlbelastung, siehe technische Eigenschaften)
- Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen der Beanspruchungsklasse A0, A und B (mäßig beanspruchte Bodenflächen durch nicht drückendes Wasser im Innenbereich; direkt beanspruchte Bodenflächen in Räumen, in denen sehr häufig oder lang anhaltend mit Brauch- und Reinigungswasser umgegangen wird sowie Bodenflächen von Becken im Innen- und Außenbereich, die mit Wasser mit Trinkwassereigenschaften gefüllt werden)
