Produktinformation

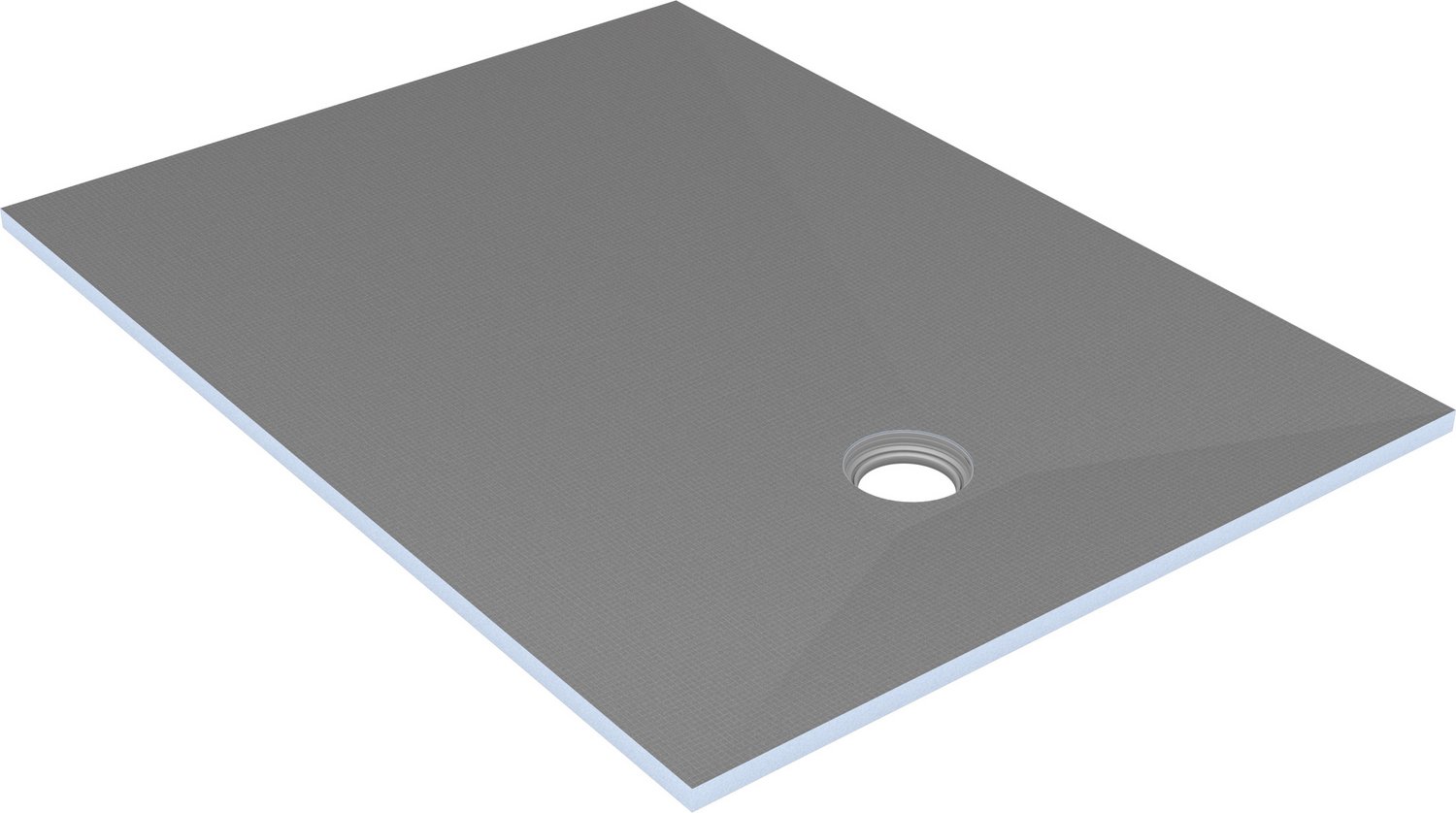

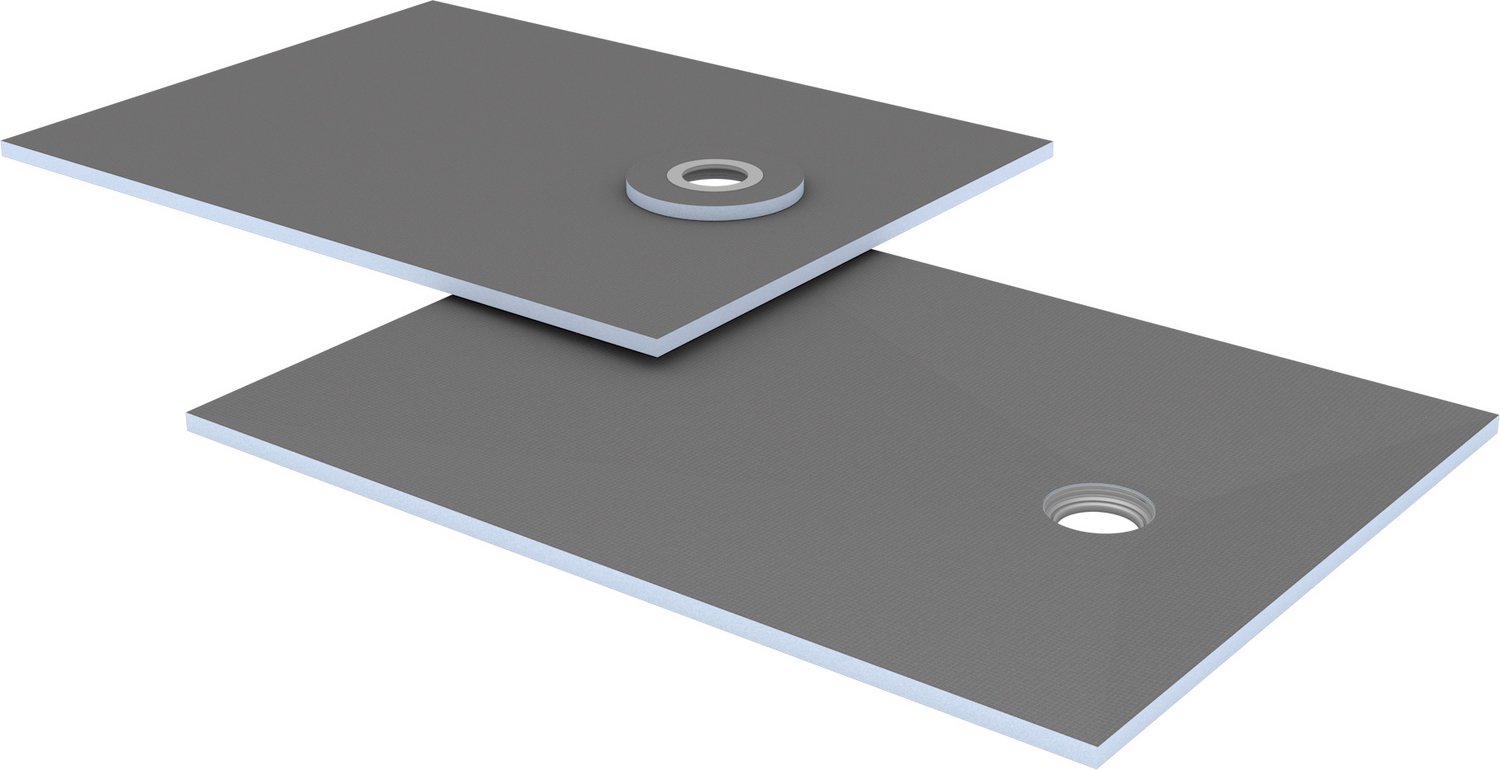

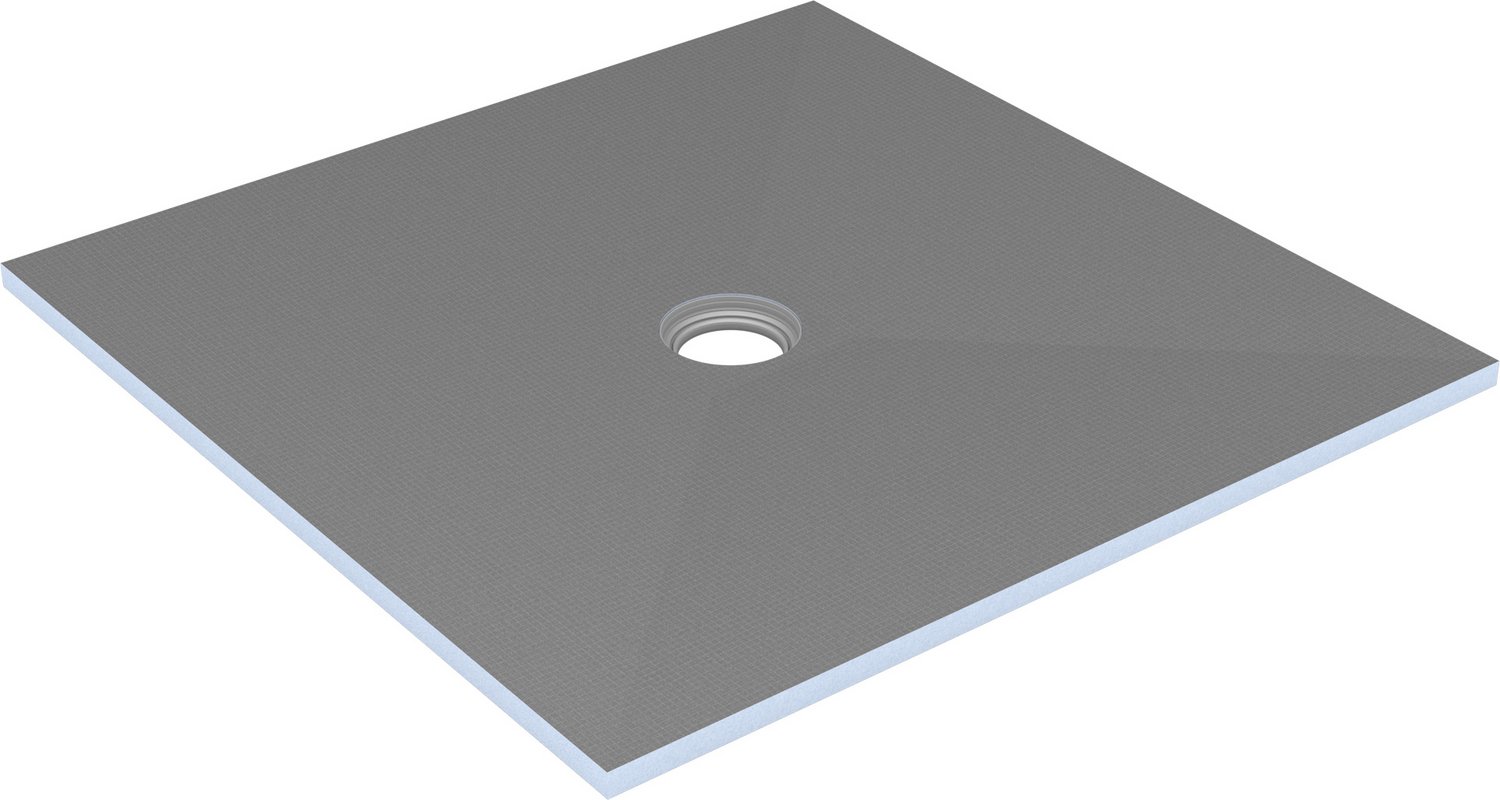

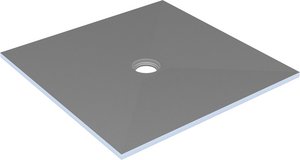

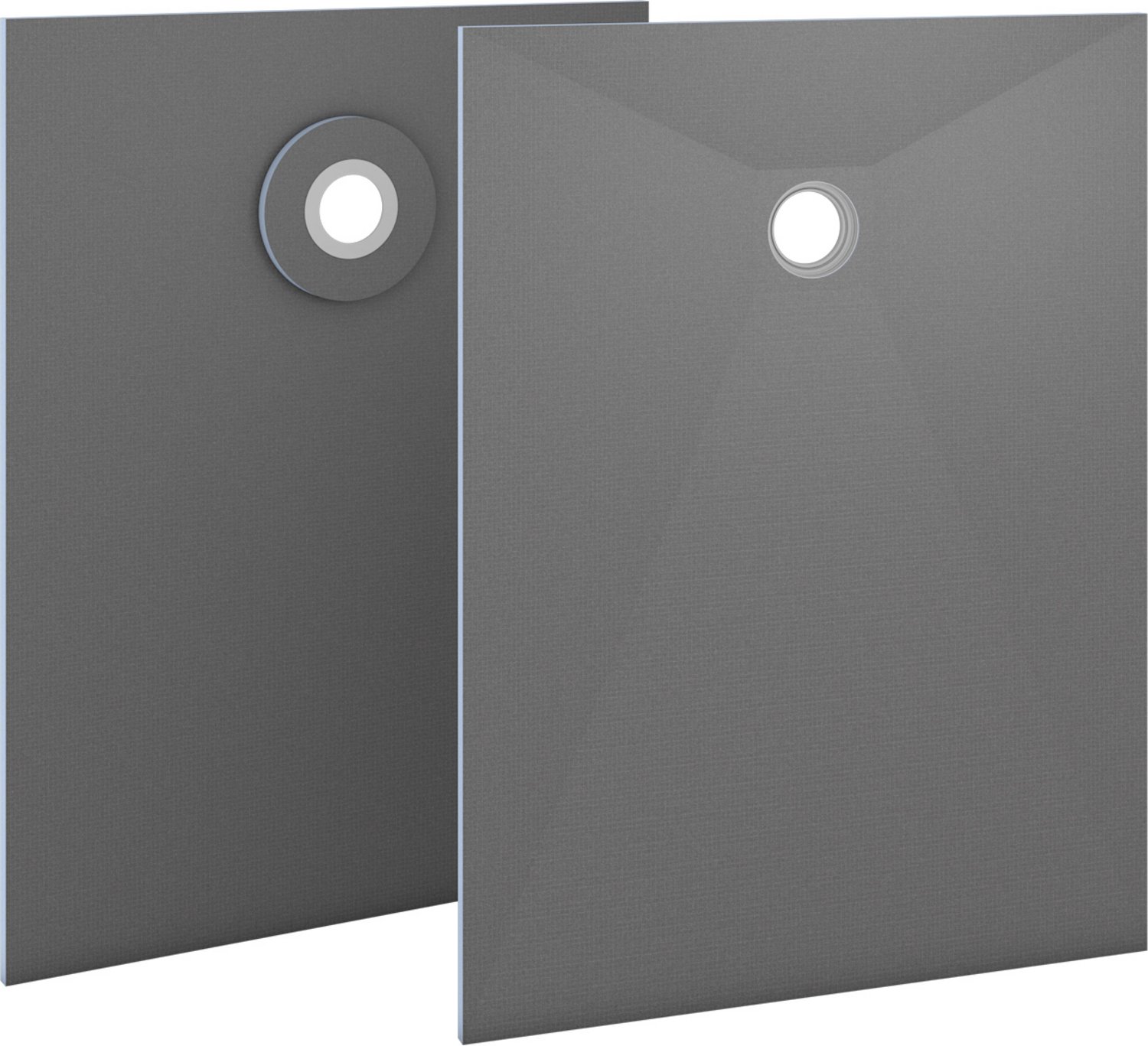

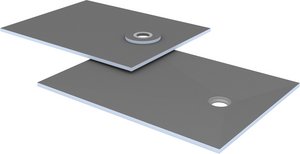

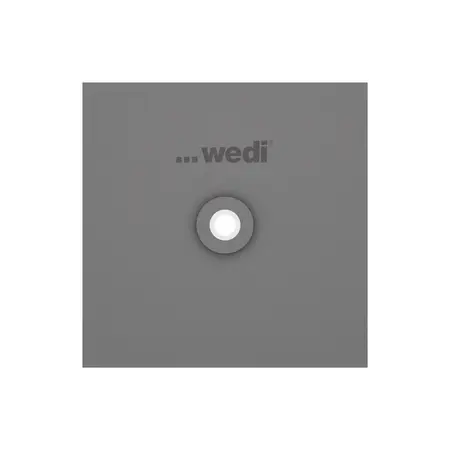

Fundo Ligno Plus ist die optimale Lösung für den Einsatz in oder auf Holzbalkendecken. Dieses bodengleiche Duschelement hat eine besonders flache Aufbauhöhe von nur 23 mm im Randbereich, was es ideal für Holzkonstruktionen macht.

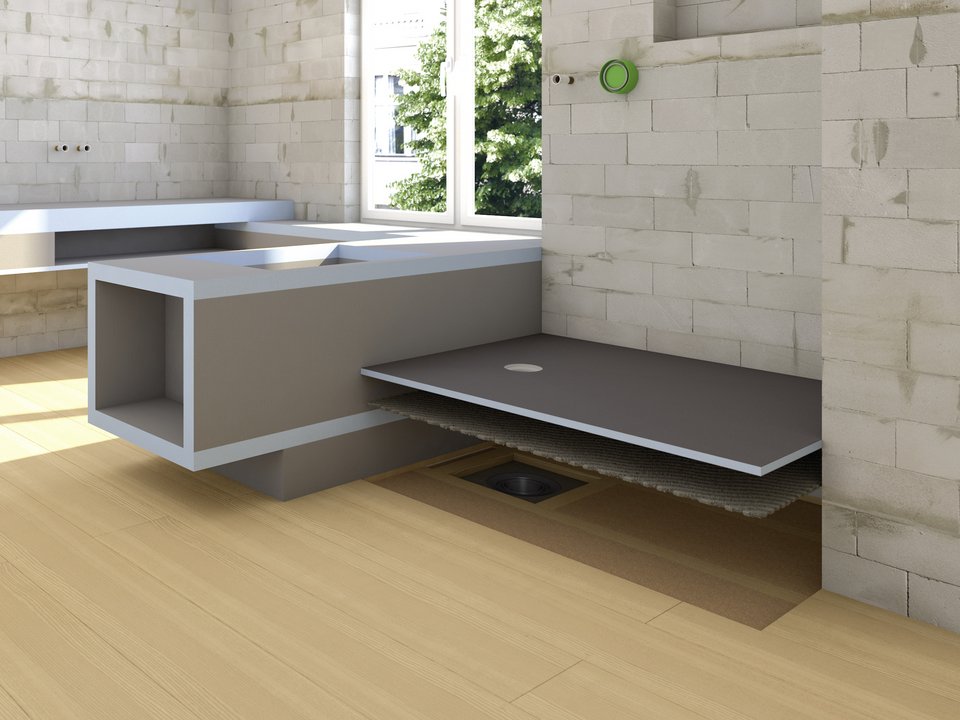

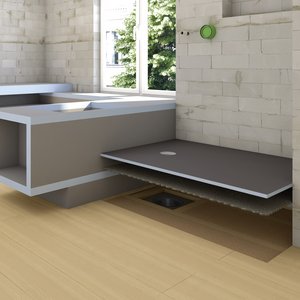

Im Gegensatz zu herkömmlichen Duschelementen ist Fundo Ligno Plus perfekt an die deckende Holzlage angepasst. Dies ermöglicht eine mühelose Integration, ohne zusätzliche Höhe aufzubauen oder zeitaufwendige Nivellierungsarbeiten durchzuführen. Dank seines geringen Gewichts ist die Installation kinderleicht. Für die optimale Unterstützung des Ablaufs bietet wedi das passende Ablauf-Unterbauelement und komplettiert so das perfekte Gesamtsystem.
Egal welchen Belag Sie wählen, ob Fliese, Naturstein oder die passende Fundo Top Designoberfläche, Fundo Ligno Plus ist immer die richtige Wahl. Mit diesem Duschelement können Sie sich auf ein exakt gleichmäßig werkseitig integriertes Gefälle, einen wasserdichten XPS-Kern und eine einfache und sichere Verarbeitung verlassen. Versuchen Sie es selbst und verwenden Sie bei Ihrer nächsten Holzkonstruktion Fundo Ligno Plus.
Flach
Integrierbar
Zeitsparend
Effektiv
Leicht

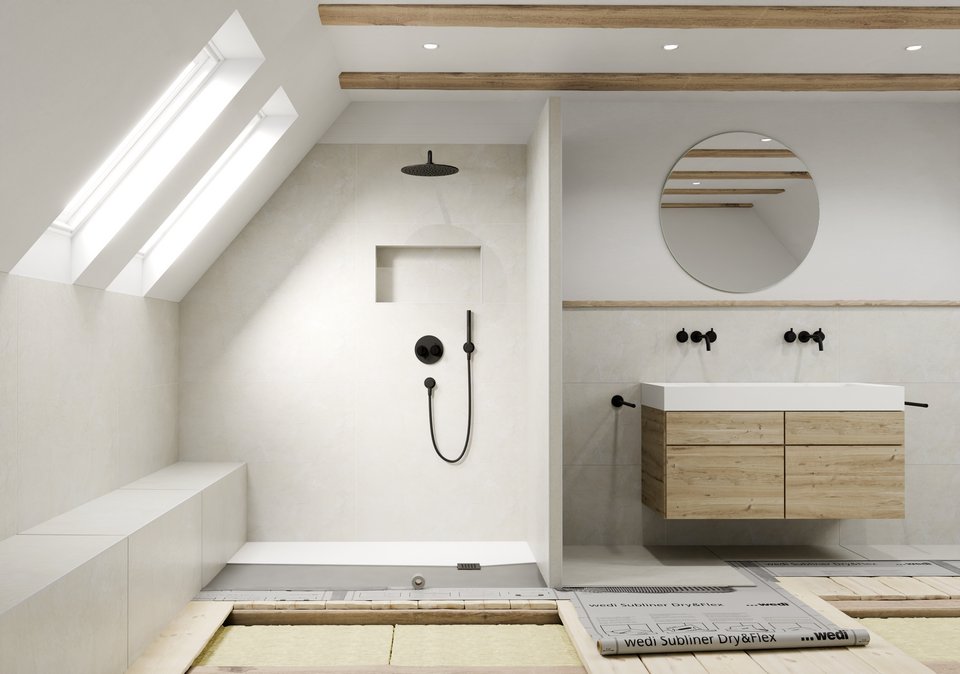

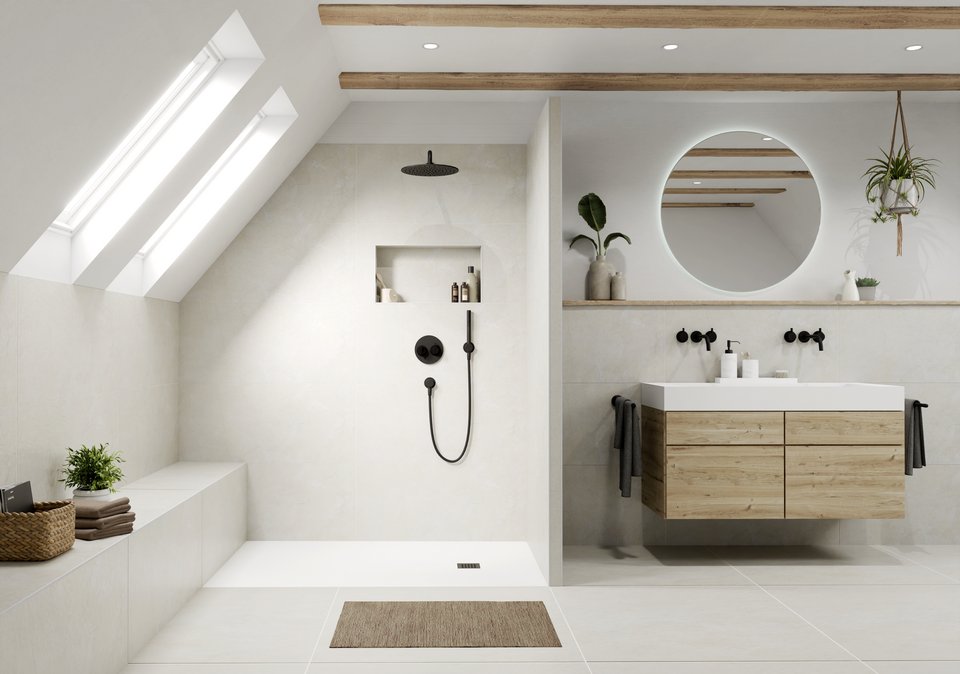

Was wenn Holz die Basis ist - Fundo Ligno Plus
Technische Details
wedi Fundo Duschelemente können vor Ort eingekürzt werden, wobei jedoch die Geometrie der Elemente beachtet werden sollte. wedi Fundo Duschelemente können nur mit den wedi Fundo Abläufen kombiniert werden.
| Technische Eigenschaften Fundo Ligno Plus | |
|---|---|
| Rollstuhlbelastbar ab Mindestfliesengröße | 50 x 50 mm |
| Glasmosaik ab Mindestgröße | 20 x 20 mm |
| Standardhöhe eines Fundo Ligno Plus Elements | |
| Höhe Außenkante | 23 mm |
| Höhe des verstärkten Ablaufbereichs | 44 mm |
| Mindestaufbauhöhen in Abhängigkeit des Ablaufs: | |
| waagerechter Ablauf, DN50 | 85 mm |
| waagerechter Ablauf Minimax, DN40 | 57 mm |
| senkrechter Ablauf, DN50 | 142 mm |
| Oberflächengefälle (von Außenkante Fundo Bodenplatte bis Außenkante Ablauföffnung) | ≥ 1,57 % |
| Technische Eigenschaften Ablauf | |
| Spezialablauf mit Geruchsverschluss und Edelstahlabdeckung. Rahmen auf Fliesendicke anpassbar. | |
| Rahmen mit Edelstahlrost in folgenden Abmessungen lieferbar: | 115 × 115 mmØ 115 mm |
| Ablaufleistungen in Abhängigkeit der Ablaufwahl | |
| Fundo Ablauf Minimax, waagerecht, DN 40 ABSin Anlehnung DIN EN 1253 geprüft (abP Prüfnummer P-4081-TLRP) | 0,5 l/s ; 30 l/min |
| Fundo Ablauf, waagerecht, DN 50 ABS, nach DIN EN 1253 | 0,80 l/s ; 48,0 l/min |
| Fundo Ablauf, senkrecht, DN 50 PP, nach DIN EN 1253 | 1,10 l/s ; 66,0 l/min |
| Fundo Ablauf, senkrecht, DN 50 PP, nach DIN EN 1253 mit Feuerstopp * | 1,10 l/s ; 66,0 l/min |
| Fundo Ablauf, senkrecht, DN 70 PP, nach DIN EN 1253 | 0,80 l/s ; 48,0 l/min |
Anwendung
- Im privaten Wohnungsbau
- In öffentlich zugängigen Gebäuden und Arbeitsstätten gemäß DIN 18040 Teil 1
- In barrierefreien Wohnungen gemäß 18040 Teil 2 (Beachtung Vorgabe Mindestfliesengröße bei geplanter Rollstuhlbelastung, siehe technische Eigenschaften)
- Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen für die Wassereinwirkungsklasse W2-I nach DIN 18534 Teil 6,
