Produktinformation
Das neue wedi Fundo Unterbau-Set bringt die bodengleichen Duschen der wedi Fundo Serie noch einfacher auf Wunschhöhe. In jedem Set enthalten: Zwei Unterbauelemente mit 30 und 60 mm Höhe und drei vorgeformte Ablaufaufnahme-Ringe für Punkt- und Rinnenabläufe. Mit dieser Kombination lassen sich die Unterbauhöhen 30, 60 und 90 mm einfach und sicher realisieren. Die beiden Unterbau-Elemente sind direkt vor Ort auf die Außenabmessung des jeweiligen wedi Fundo Duschelements zuschneidbar.
Ein weiterer Vorteil: Die Öffnung für die Ablaufleitung lässt sich in jeder gewünschten Richtung ausführen. Das neue Sortiment der wedi Fundo Unterbau-Sets ist gleichermaßen für Fundo Duschelemente mit Punkt- oder Linienentwässerung in jeder Abmessung geeignet.

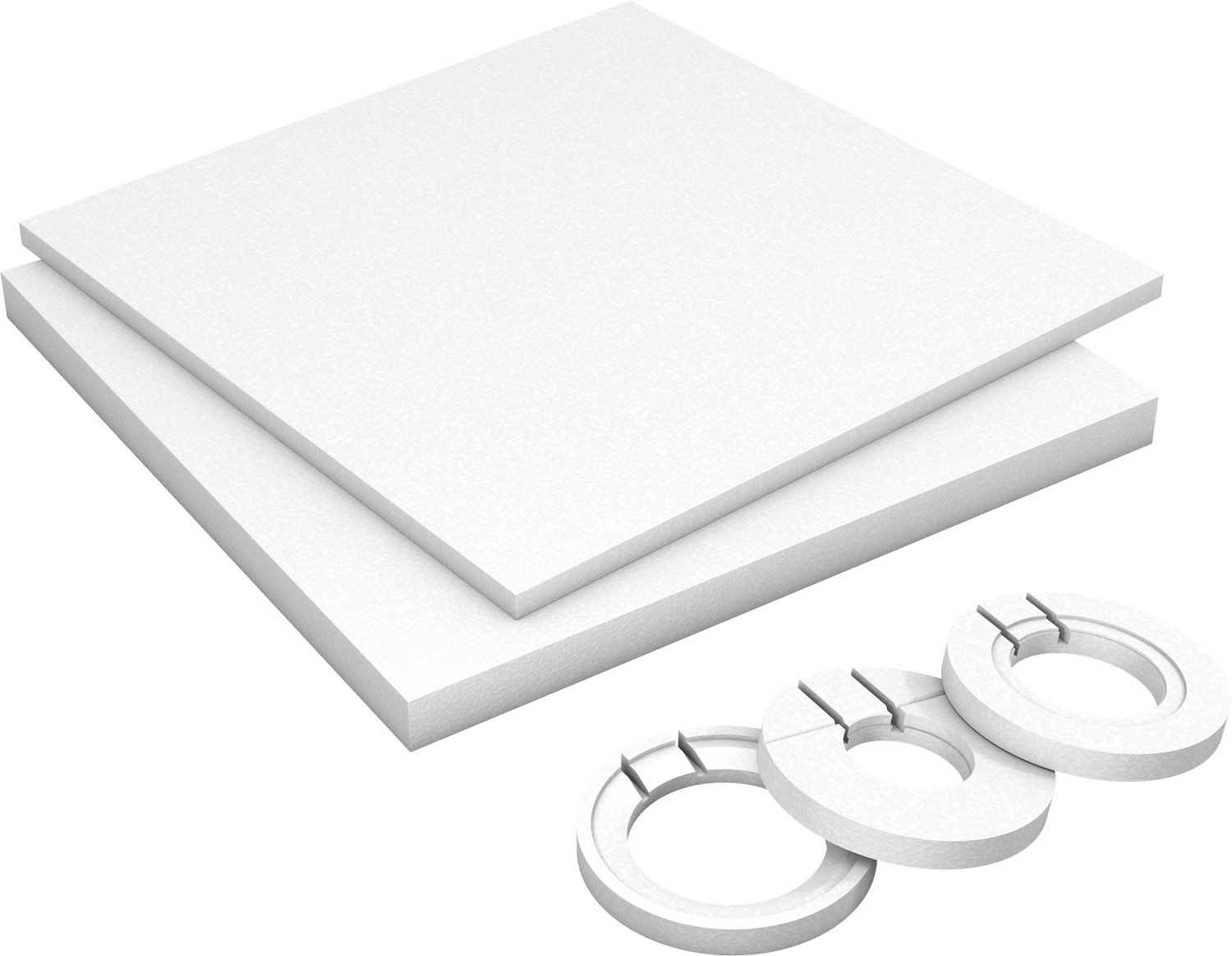

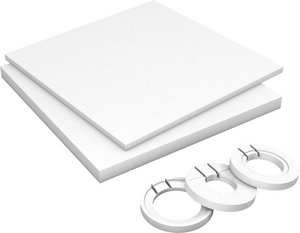

Lieferumfang :
1 × EPS-Unterbauelement, 60 mm stark
1 × EPS-Unterbauelement, 30 mm stark
3 × Ablaufaufnahme für Punkt- und Rinnenabläufe (senkrecht, waagerecht, Mini Max)
Technische Details
| Technische Eigenschaften Fundo Unterbauelement | |
|---|---|
| T1 (Grenzabmaß der Dicke) | ± 2 mm |
| L1 (Grenzabmaß der Länge) | ± 0,6 % oder ± 3 mm/mª |
| W1 (Grenzabmaß der Breite) | ± 0,6 % oder ± 3 mm/mª |
| S1 (Grenzabmaß der Rechtwinkligkeit) | ± 5 mm/m |
| P3 (Grenzabmaß der Ebenheit) | ± 10 mm/m |
| BS150 (Biegefestigkeit) | ≥ 150 kPa |
| CS(10)100 (Druckspannung bei 10 % Stauchung) | ≥ 100 kPa |
| DS(N)5 (Dimensionsstabilität im Normalklima) | ± 0,5 % (bei 23 °C, 50 % relative Luftfeuchtigkeit) |
| DLT(1)5 (Verformung bei definierter Druck- und Temperaturbeanspruchung) | ≤ 5 % (bei 20 kPa Last, 80 °C ± 1,48 h ± 1) |
| Langzeitverhalten unter Druckbeanspruchung (zu erwartende Stauchung nach 50 Jahren ≤ 2 %) | ≤ 3000 kg/m² |
| Bemessungswert der Wärmeleitfähigkeit | 0,035 W/(mK) |
| Baustoffklasse nach DIN 4102 | B1 (geprüft im Brandschacht in vertikaler Lage) |
| Baustoffklasse nach EN13501 | E |
Anwendung

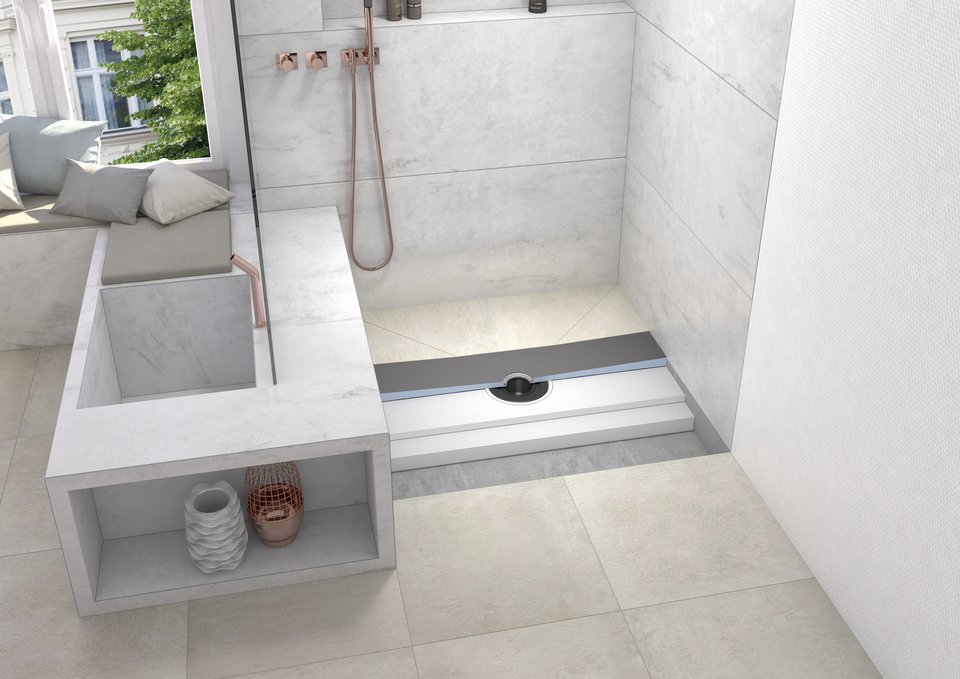

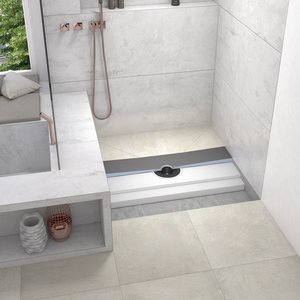

- Das wedi Fundo Unterbau-Set ist als Höhenausgleichsplatte für Fundo Duschelemente zu verwenden. Es ist ausschließlich für die Verwendung am Boden unter wedi Fundo Duschelementen freigegeben, in Räumen mit wohnraumlicher Belastung. Das wedi Fundo Unterbau-Set gibt es in den Abmessungen 900 x 900 mm, 1200 x 1200 mm und 1500 x 1500 mm. Es kann eine Aufbauhöhe von 30, 60 oder 90 mm hergestellt werden.
- Das wedi Fundo Unterbau-Set ist nur auf ebenem Untergrund anzuwenden. Es ist in Länge und Breite anpassbar. Für die Integration von Ablauftechnik sind entsprechende Aufnahmeöffnungen mit einer Stichsäge einzubringen (siehe Montageanleitung).
- Es wird grundsätzlich empfohlen, die Elemente mit wedi 320 Fliesenkleber auf dem ebenen Untergrund zu montieren und sie mit wedi 610 Kleb- und Dichtstoff miteinander zu verkleben (siehe Montageanleitung).
