Produktinformation

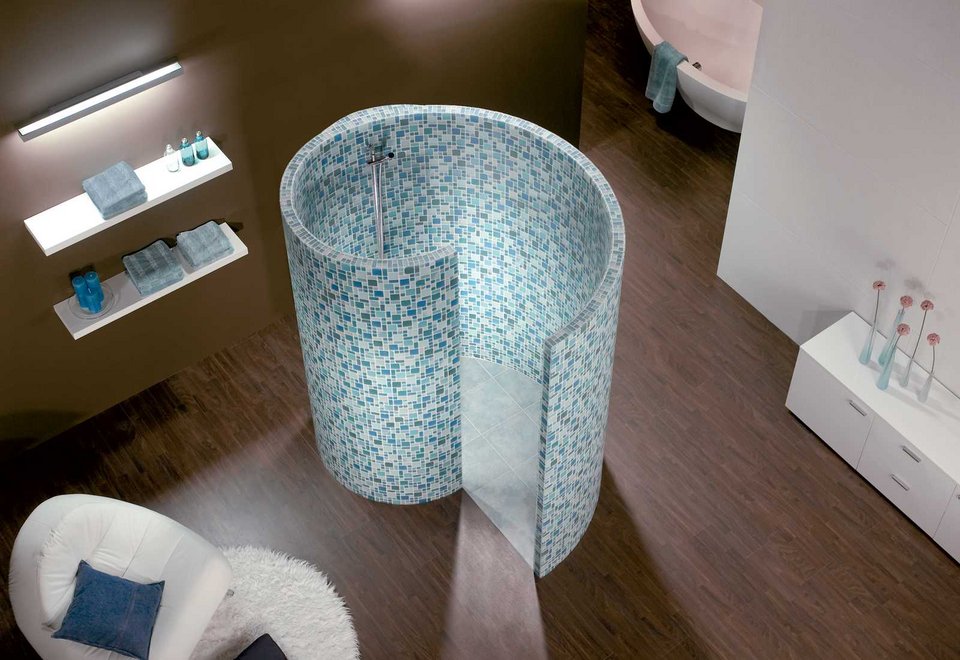

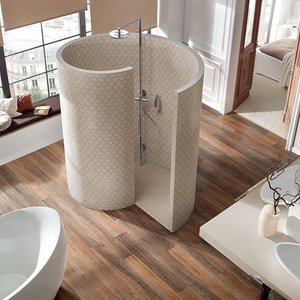

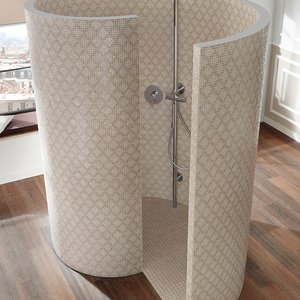

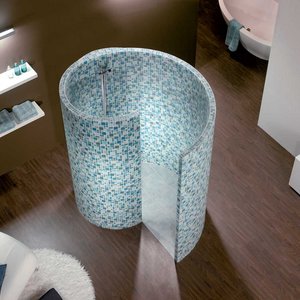

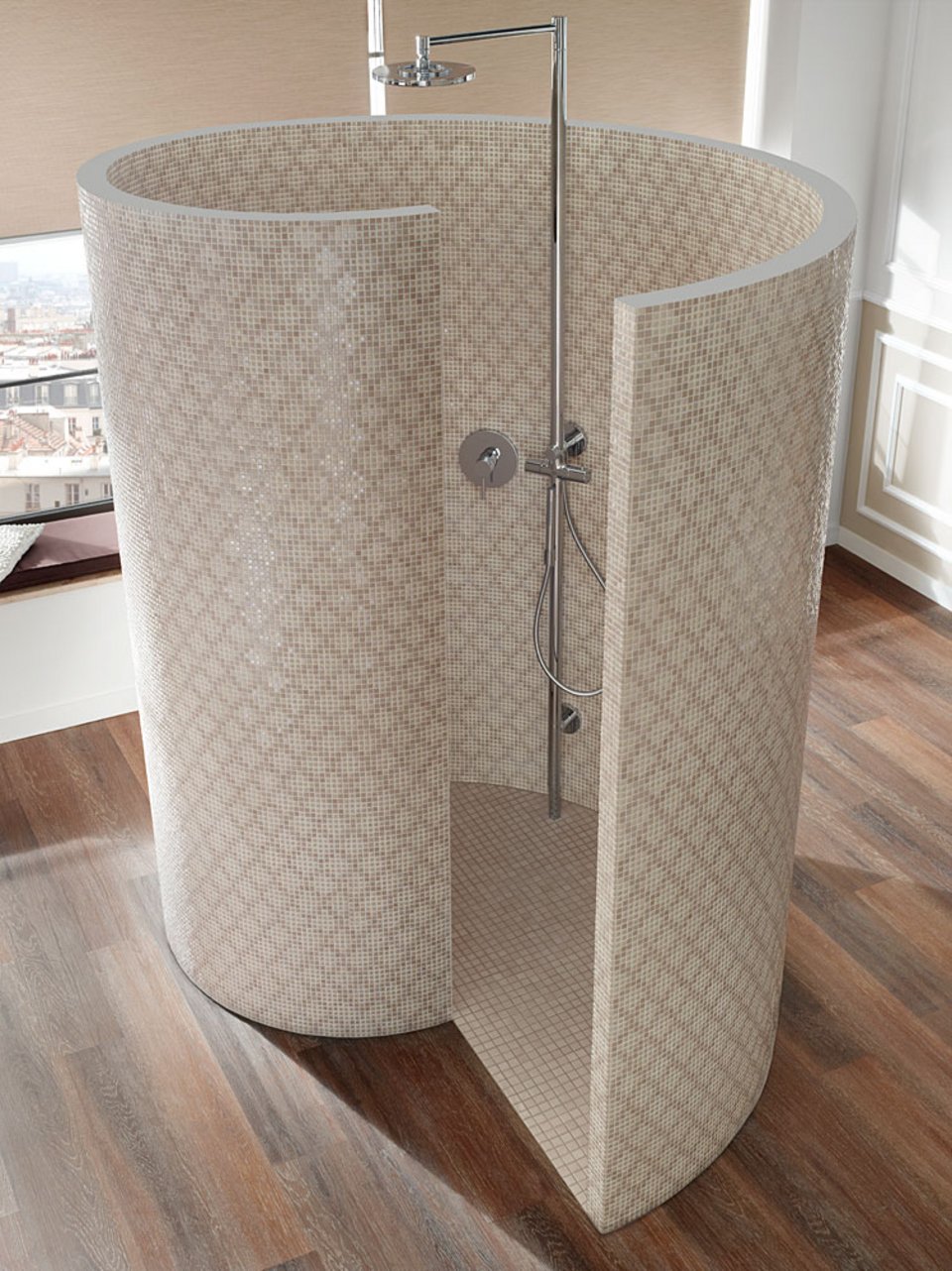

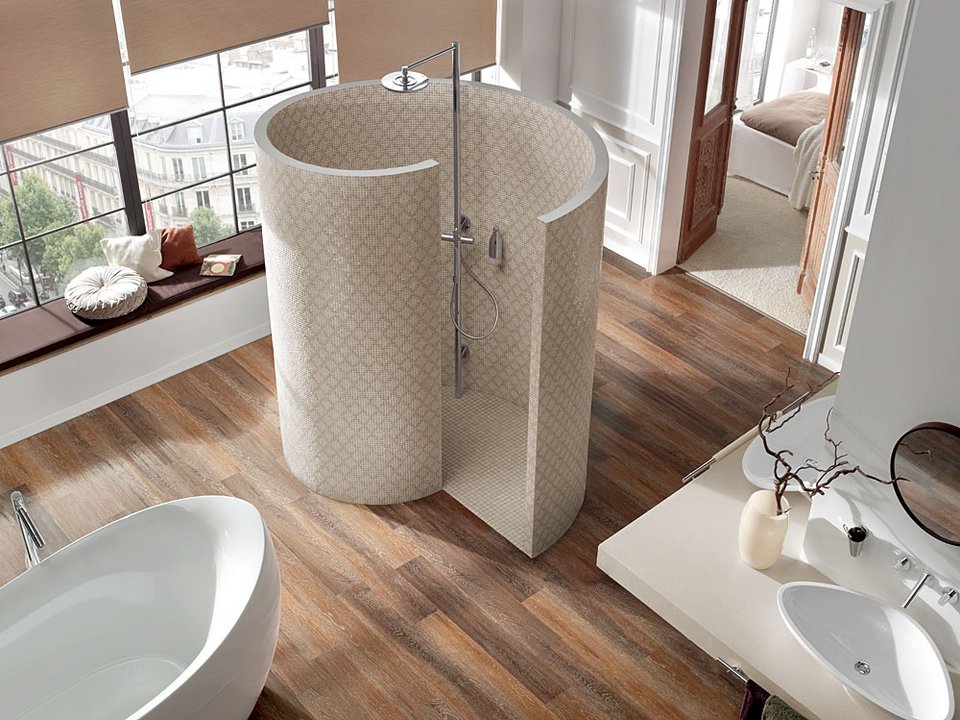

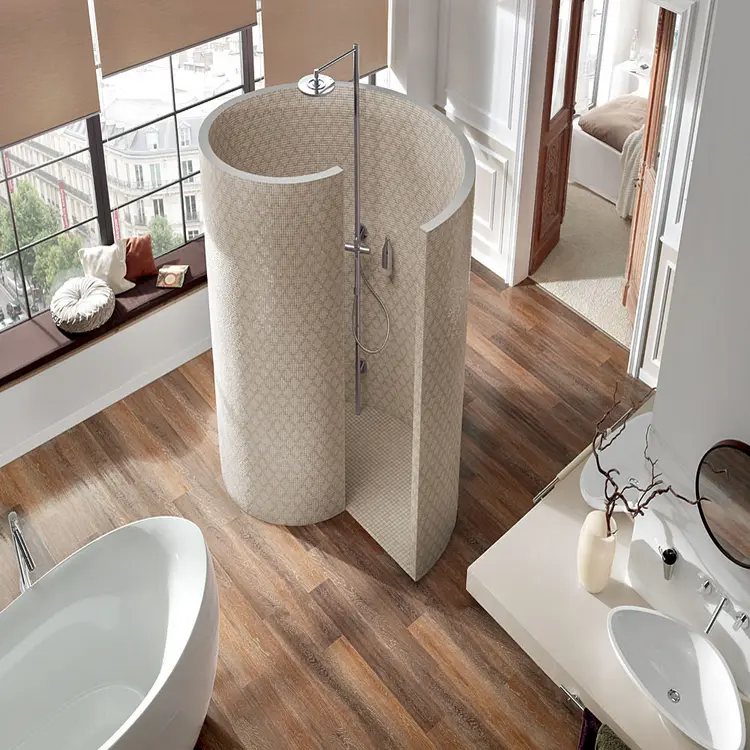

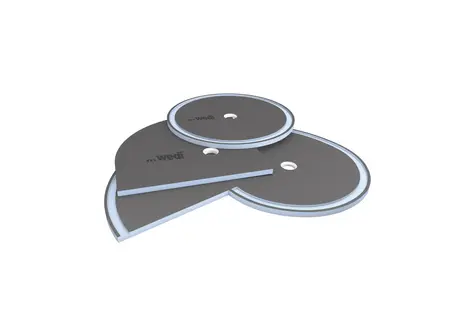

Die wedi Fundo Nautilo wird zum absoluten Highlight im Bad, wenn genügend Raumfläche zur Verfügung steht. Die der Natur nachempfundene Schneckenform ist dann nicht nur ein bodengleiches Element, sondern in Kombination mit den entsprechenden Wandelementen auch eine absolut einzigartige Dusche.
Die verfliesbaren, wasserundurchlässigen Bodenelemente sind nicht nur immens praktisch und zuverlässig, sie eröffnen auch völlig neue Gestaltungsmöglichkeiten für Nassräume und Bäder – bei einfachem und sicherem Einbau.
- Sicherheit durch exakt gleichmäßig vorgegebenes Gefälle
- Gesamtsystem ist zu 100 % wasserdicht
- Einfache und sichere Verarbeitung – von Praktikern getestet
Technische Details
wedi Fundo Duschelemente können vor Ort eingekürzt werden, wobei jedoch die Geometrie der Elemente beachtet werden sollte. wedi Fundo Elemente können nur mit den wedi Fundo Abläufen kombiniert werden.
| Technische Eigenschaften Fundo Nautilo | |
|---|---|
| Rollstuhlbelastbar ab Mindestfliesengröße | 50 x 50 mm |
| Glasmosaik ab Mindestgröße | 20 x 20 mm |
| Standardhöhe eines Fundo Elements[Achtung: bei Sonder-Fundos oder Elementlängen ab 1.800 mm kann die Elementhöhe abweichen] | 40 mm |
| Mindestaufbauhöhen in Abhängigkeit des Ablaufs:waagerechter Ablauf, DN 50waagerechter Ablauf Mini Max, DN 40senkrechter Ablauf, DN 50 | 85 mm 57 mm142 mm |
| Oberflächengefälle (von Außenkante Fundo Bodenplatte bis Außenkante Ablauföffnung)(Ausnahme: Fundo Nautilo, 28 mm Oberflächengefälle) | 18 mm |
| Technische Eigenschaften AblaufSpezialablauf mit Geruchsverschluss und Edelstahlabdeckung.Rahmen auf Fliesendicke anpassbar. | |
| Rahmen mit Edelstahlrost in folgenden Abmessungen lieferbar: | 115 × 115 mmØ 115 mm |
| Ablaufleistungen in Abhängigkeit der Ablaufwahl: | |
| Fundo Ablauf Minimax, waagerecht, DN 40 ABS in Anlehnung DIN EN 1253 geprüft (abP Prüfnummer P-4081-TLRP) | 0,5 l/s ; 30 l/min |
| Fundo Ablauf, waagerecht, DN 50 ABS, nach DIN EN 1253 | 0,80 l/s ; 48,0 l/min |
| Fundo Ablauf, senkrecht, DN 50 PP, nach DIN EN 1253 | 1,10 l/s ; 66,0 l/min |
| Fundo Ablauf, senkrecht, DN 70 PP, nach DIN EN 1253 | 0,80 l/s ; 48 l/min |
| Fundo Ablauf, senkrecht, DN 50 PP, nach DIN EN 1253, mit Feuerstopp | 1,10 l/s ; 66,0 l/min |
| Verfliesbare Oberfläche | |

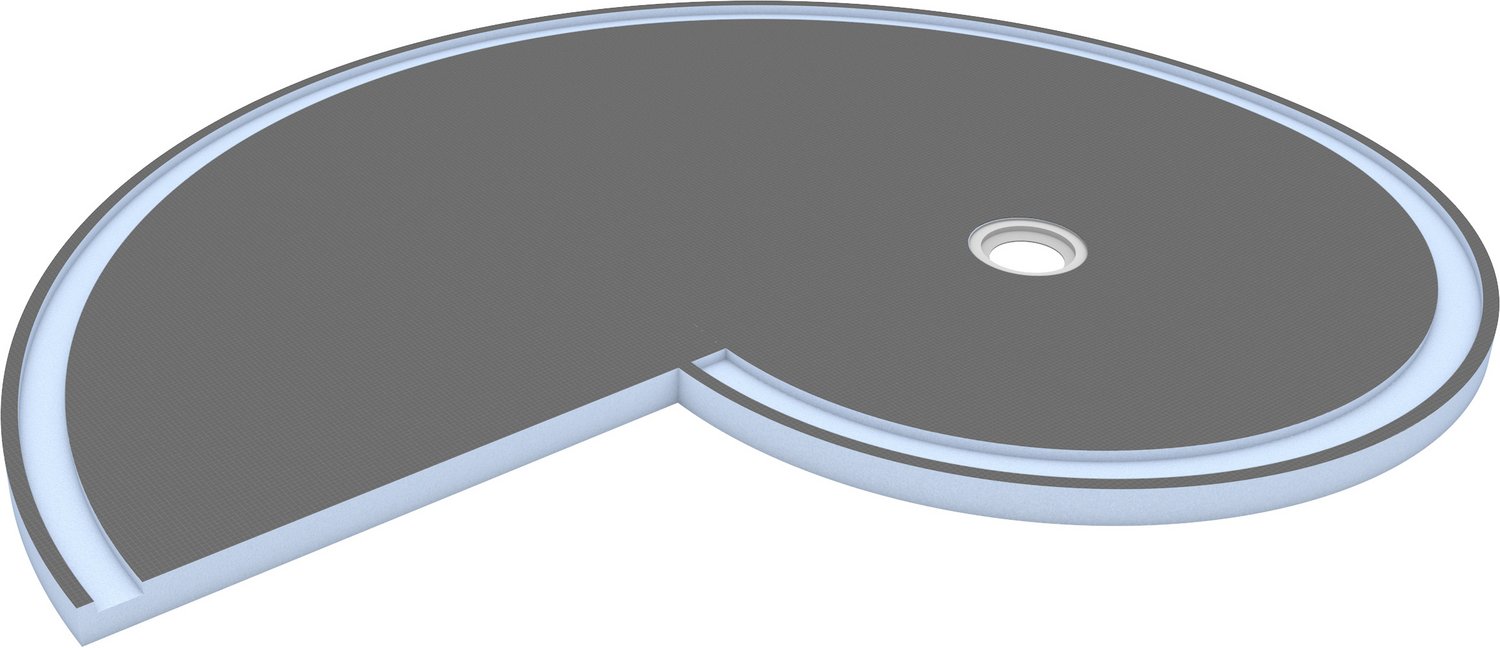

| Fundo Nautilo Duschelement | ca. 1,60 m² |
| Fundo Nautilo Wandelement:Wand innenWand außen | ca. 8,70 m²ca. 9,60 m² |
| Fundo Nautilo libero Wandelement:Wand innenWand außen | ca. 8,70 m²ca. 9,70 m² |
Downloads
Systemzeichnung - Fundo Primo Ablauf Mini Max waagerecht DN40 mit Mörtel Schüttung auf Estrich und Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Anwendung
- Im privaten Wohnungsbau
- In öffentlichen Gebäuden und Arbeitsstätten gemäß DIN 18040 Teil 1
- In barrierefreien Wohnungen gemäß DIN 18040 Teil 2 (Beachtung Vorgabe Mindestfliesengröße bei geplanter Rollstuhlbelastung, siehe technische Eigenschaften)
- Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen der Beanspruchungsklasse A0, A und B (mäßig beanspruchte Bodenflächen durch nicht drückendes Wasser im Innenbereich; direkt beanspruchte Bodenflächen in Räumen, in denen sehr häufig oder lang anhaltend mit Brauch- und Reinigungswasser umgegangen wird sowie Bodenflächen von Becken im Innen- und Außenbereich, die mit Wasser mit Trinkwassereigenschaften gefüllt werden).
