Produktinformation

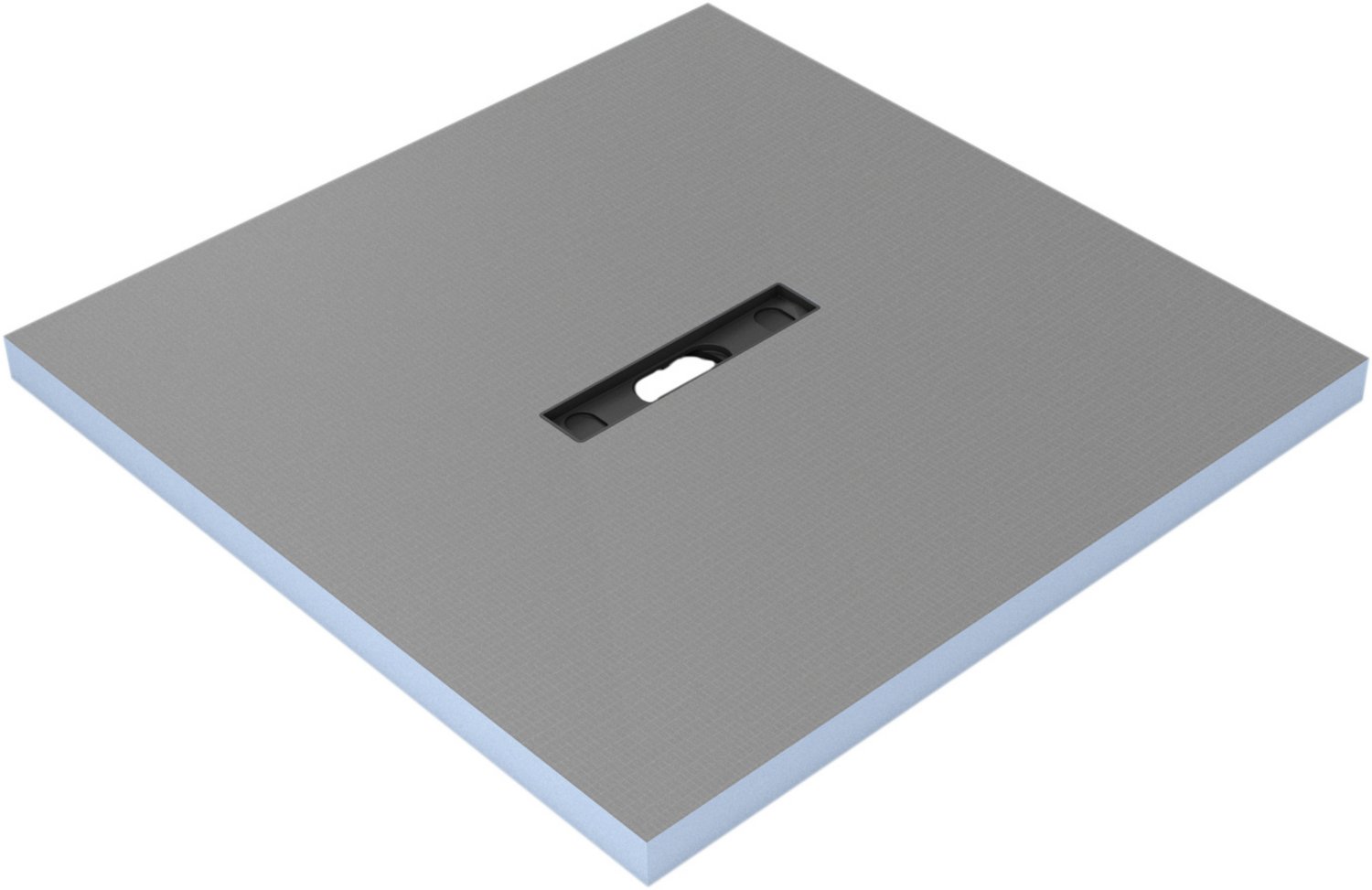

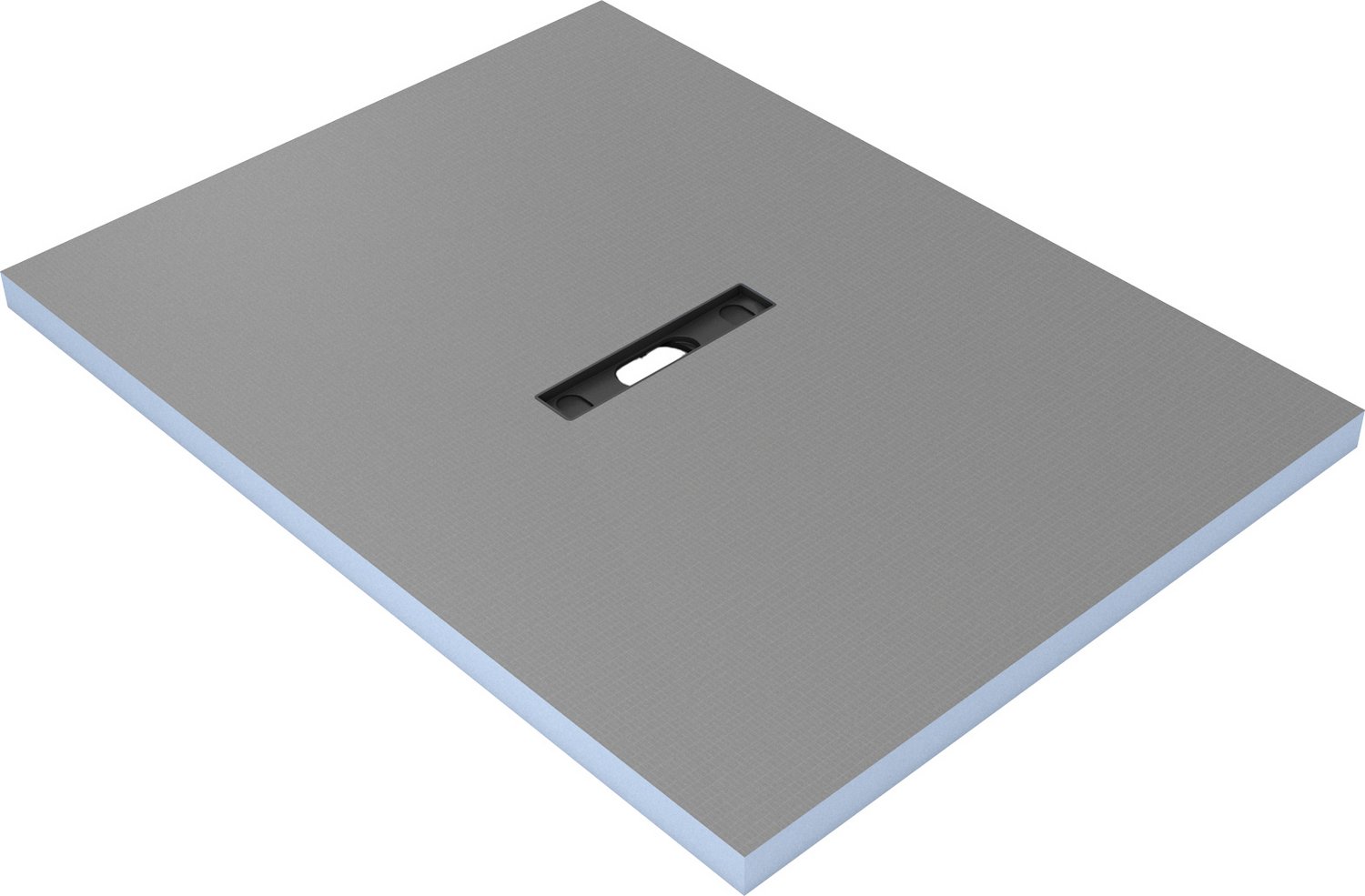

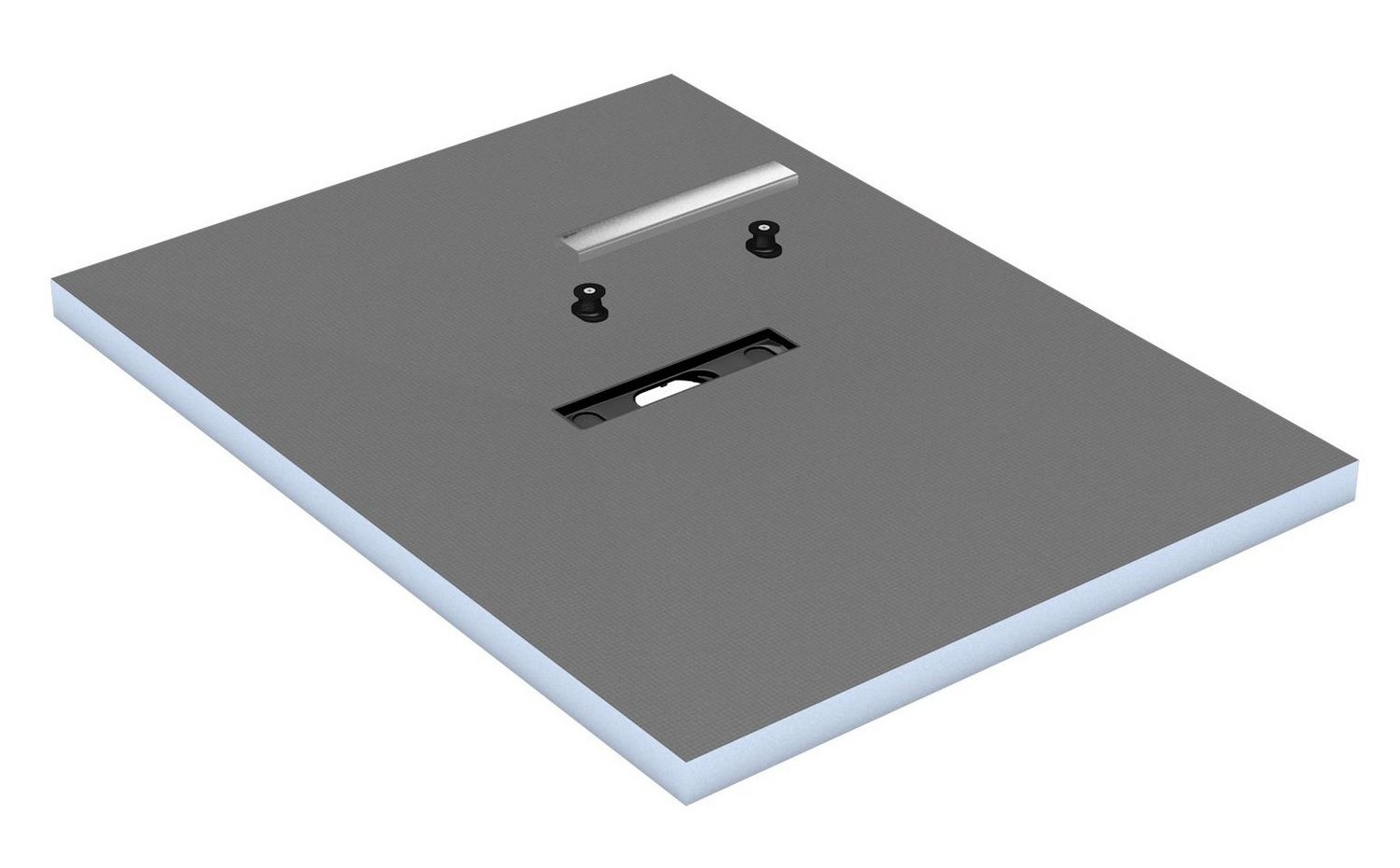

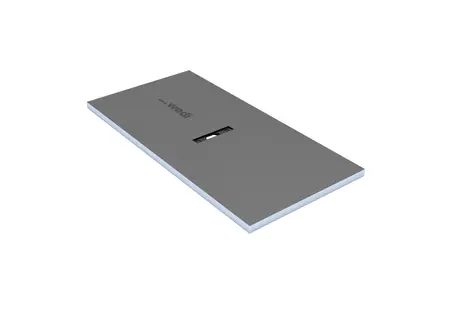

Fundo Riofino ist ein bodengleiches Duschelement mit Rinnenablauf. Es lässt das Duschwasser mittig in einer schmalen, 300 mm breiten Linie abfließen. Das dafür notwendige Gefälle ist in den Bodenelementen bereits eingearbeitet.
Die verfliesbaren, wasserundurchlässigen Bodenelemente sind nicht nur immens praktisch und zuverlässig, sie eröffnen auch völlig neue Gestaltungsmöglichkeiten für Nassräume und Bäder – bei einfachem und sicherem Einbau.
- Sicherheit durch exakt gleichmäßig vorgegebenes Gefälle
- Gesamtsystem ist zu 100 % wasserdicht
- Einfache und sichere Verarbeitung – von Praktikern getestet
Ästhetisch

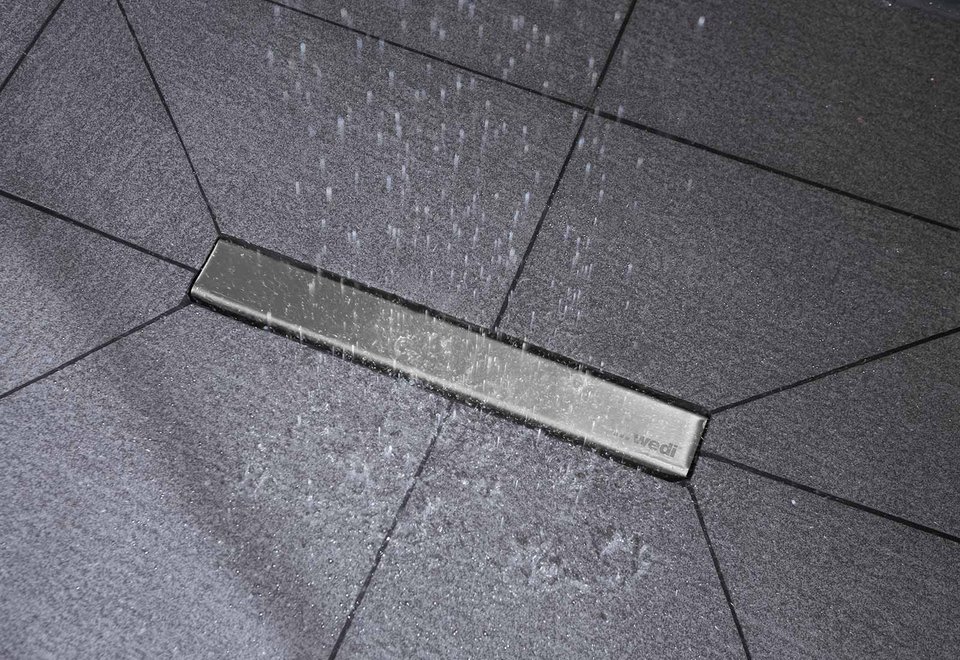

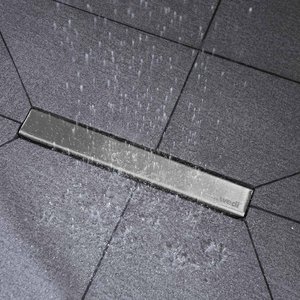

zeitlos moderne, kurze Linienentwässerung
Praktisch
zentrale Linienentwässerung mit 4-seitigem Gefälle
Flexibel
kurze Rinne kann als Sonderanfertigung flexibel positioniert werden
Erweiterbar
passendes Zubehör für jede Anschlusssituation
Technische Details
| Technische Details Fundo Riofino | |
|---|---|
| Rollstuhlbelastbar ab Mindestfliesengröße | 50 x 50 mm |
| Glasmosaik ab Mindestgröße | 20 x 20 mm |
| Mindestaufbauhöhen in Abhängigkeit des Ablaufs: | |
| Fundo Rinnenablauf, waagerechter Ablauf, DN 50 | 130 mm |
| Fundo Rinnenablauf Mini Max, waagerechter Ablauf, DN 40 | 99 mm |
| Fundo Rinnenablauf, senkrechter Ablauf, DN 50 | 50 mm |
| Fundo Ablauf Riolito/Riofino senkrecht, DN 50 mit Feuerstopp | 50 mm |
| Technische Eigenschaften Duschelement | |
| Material | XPS |
| Langzeit-Druckspannung (50 Jahre) ≤ 2% Stauchung EN 1606 | 0,08 N/mm² |
| Druckfestigkeit bei 10% Stauchung EN 826 | 0,25 N/mm² |
| Wärmeleitfähigkeit EN 13164 | 0,036 W/mK |
| Rohdichte EN 1602 | 32 kg/m³ |
| Temperaturgrenzen | -50°C / +75°C |
| Brandverhalten EN 13501-1 | E |
| Wasserdichtigkeit geprüft mit | 1,5 bar |
| Technische Eigenschaften Ablauf | |
| Die Fundo Riolito / Riolito neo und Riofino sind mit dicht eingebauten Rinnen in folgenden Längen lieferbar: | 300 mm700 mm800 mm900 mm1100 mm |
| Ablaufleistungen in Abhängigkeit der Ablaufwahl: | |
| Fundo Rinnenablauf Mini Max, Ablauf waagrecht, DN 40 | 0,5 l/s;30 l/min |
| Fundo Rinnenablauf, waagerecht, DN 50 | 0,8 l/s;48 l/min |
| Fundo Rinnenablauf, senkrecht, DN 50 | 1,1 l/s;66 l/min |

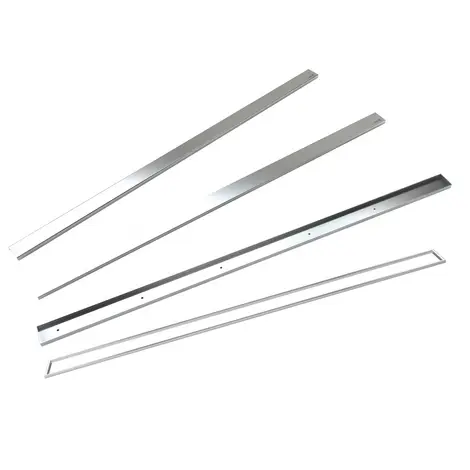

| Technische Eigenschaften Rinnenabdeckungen | |
| wedi Fundo Rinnenabdeckung standard | 5 bis 23 mm |
| wedi Fundo Rinnenabdeckung exklusiv | 5 bis 23 mm |
| wedi Fundo Rinnenabdeckung verfliesbar | 5 bis 23 mm |
Downloads
Montageanleitung Ablauf Fundo DN50 senkrecht für Fundo Riolito Neo, Riolito, Riofino, RioLigno nonverbal
Montageanleitung Ablauf Fundo DN50 senkrecht mit Feuerstopp für Fundo Riolito Neo, Riolito, Riofino, RioLigno nonverbal
Montageanleitung Ablauf Fundo DN50 waagerecht für Fundo Riolito Neo, Riolito, Riofino, RioLigno nonverbal
Montageanleitung Ablauf Fundo Minimax waagerecht für Fundo Riolito Neo, Riolito, Riofino, RioLigno nonverbal
Montageanleitung Rinnenabdeckung standard/exclusiv nonverbal (Fundo Riofino, Riolito, Riolito Neo, RioLigno und Plano Linea)
Montageanleitung Rinnenabdeckung verfliesbar nonverbal (Fundo Riofino, Riolito, Riolito Neo, RioLigno, Plano Linea)
Systemzeichnung - Fundo Riofino Ablauf Feuerstopp senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riofino Ablauf Feuerstopp senkrecht DN50 auf Estrich ohne Trittschalldämmung
Systemzeichnung - Fundo Riofino Ablauf MiniMax waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riofino Ablauf senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Anwendung
- Im privaten Wohnungsbau
- In öffentlich zugängigen Gebäuden gemäß DIN 18040 Teil 1
- In barrierefreien Wohnungen gemäß DIN 18040 Teil 2 (Beachtung Vorgabe Mindestfliesengröße bei geplanter Rollstuhlbelastung, siehe technische Eigenschaften)
- Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen der Beanspruchungsklassen A0 und A (mäßig beanspruchte Bodenflächen durch nicht drückendes Wasser im Innenbereich; direkt beanspruchte Bodenflächen in Räumen, in denen sehr häufig oder lang anhaltend mit Brauch- und Reinigungswasser umgegangen wird).
- Hinweise zur Verarbeitung sowie Untergrundanforderungen sind der wedi Broschüre „Bausysteme“ sowie der Montageanleitung zu entnehmen
