Produktinformation

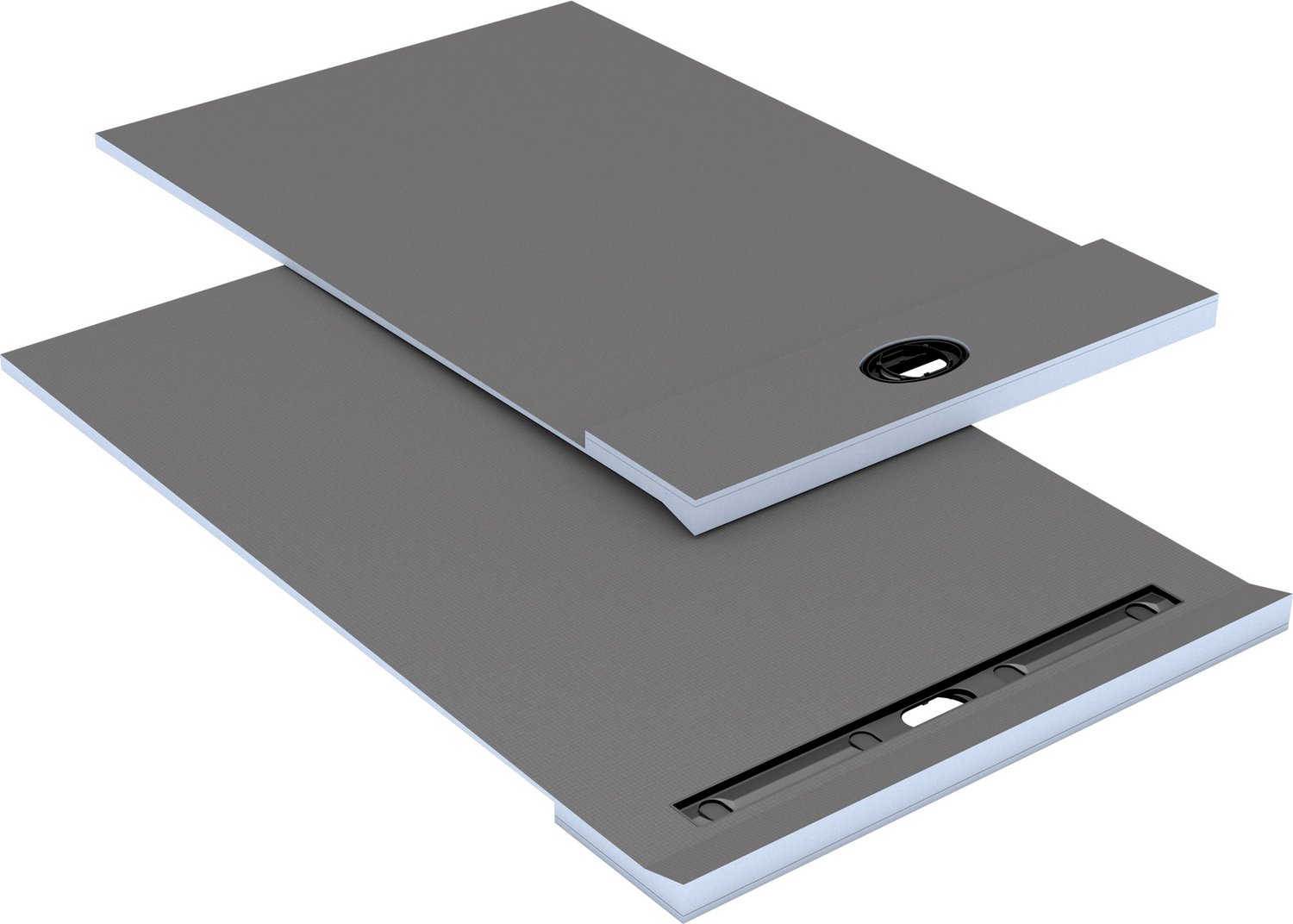

Das Duschelement mit Linienentwässerung speziell für Holzbalkendecken. Fundo RioLigno Plus bietet die Möglichkeit, einen bodengleichen Duschplatz auf Holzbalkendecken zu gestalten, bei dem das Wasser in einer attraktiven Rinne abläuft. Es ist somit das Pendant zu dem seit Jahren auf dem Markt etablierten Fundo Ligno Duschelement mit Punktentwässerung. Mit einer Außenkantenhöhe von nur 25 mm lässt sich das Element bodeneben in die bestehende hölzerne Decklage integrieren.

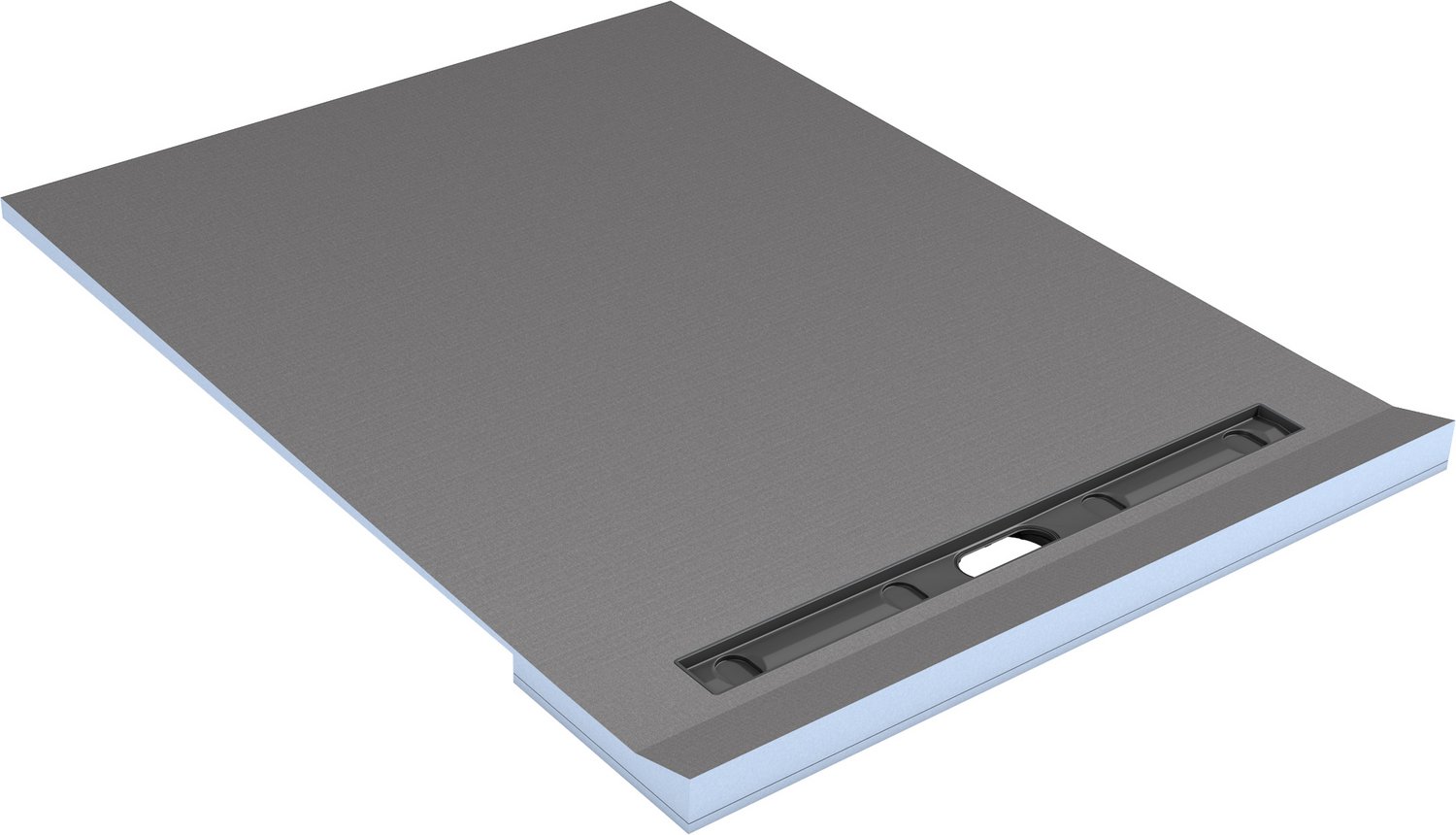

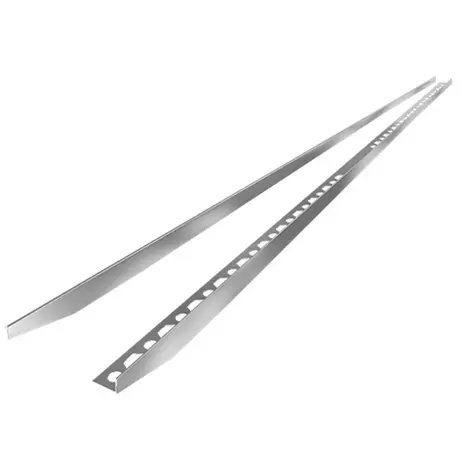

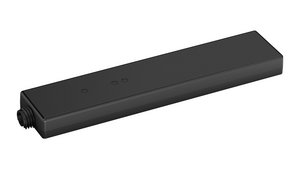

Für eine noch schnellere Montage eignet sich das wedi Fundo Rinnenablauf-Unterbauelement, welches den Ablauf sicher einbettet. Dadurch entfällt das Erstellen einer geeigneten Schalung und das anschließende Verfüllen derselben mit Mörtel für die Ablaufinstallation. Ein zusätzlicher Bonus: Fundo RioLigno Plus ist zu 100 % kompatibel mit den Standard Rinnenabläufen und -abdeckungen sowie den Gefälleprofilen und vorgeformten Gefälleabdichtungen von wedi.
- Niedrigere Aufbauhöhe
- Ideal für den Einbau in / auf Holzbalkendecken
- 100 % kompatibel mit den wedi Systemprodukten
Flach
Integrierbar
Zeitsparend
Effektiv
Leicht

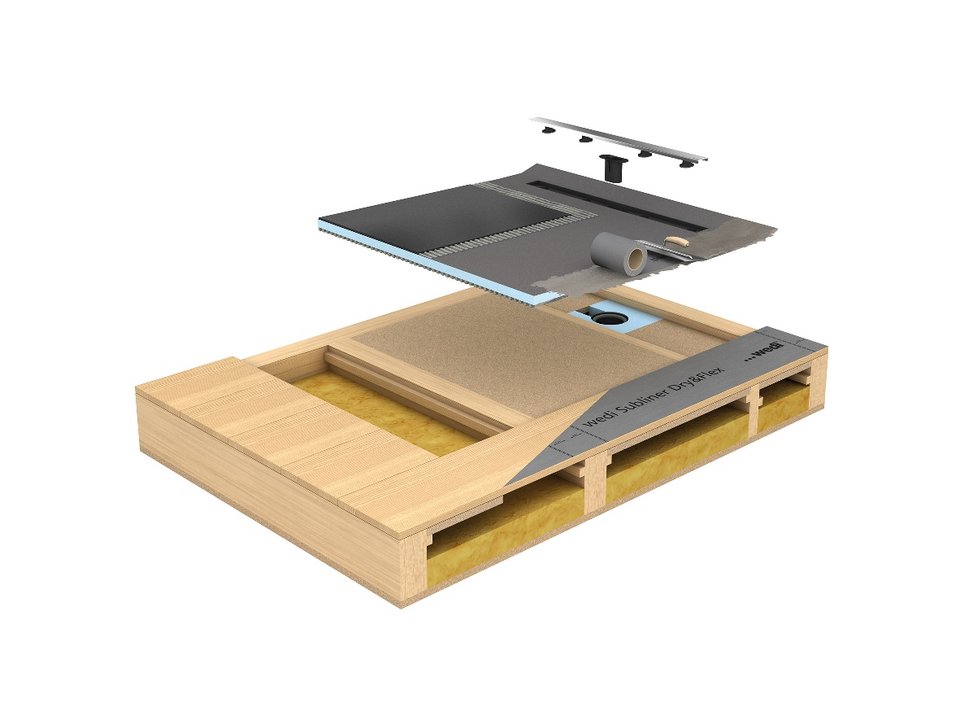

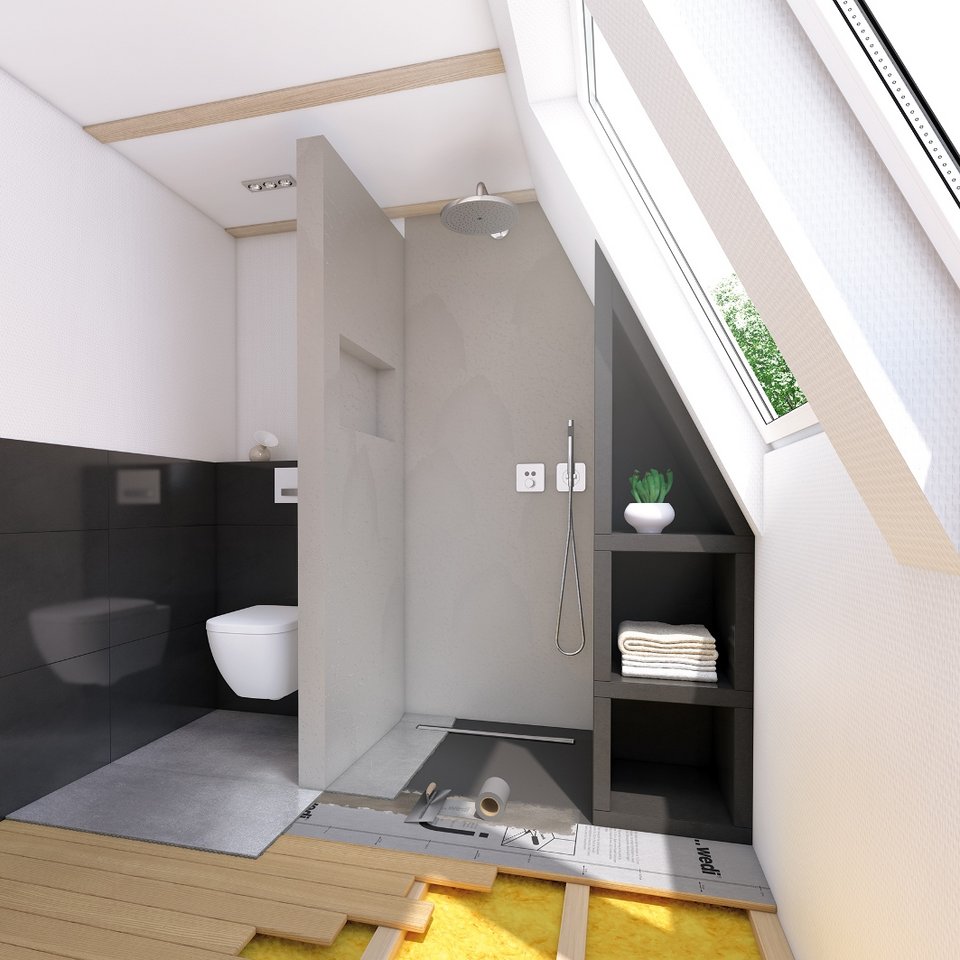

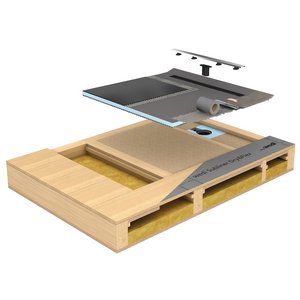

Was wenn Holz die Basis ist - Fundo RioLigno
Technische Details
| Technische Eigenschaften Fundo RioLigno | |
|---|---|
| Rollstuhlbelastbar ab Mindestfliesengröße | 50 x 50 mm |
| Glasmosaik ab Mindestgröße | 20 x 20 mm |
| Standardhöhe eines Fundo RioLigno Plus Elements, Höhe Außenkante, Höhe des verstärkten Rinnenbereichs | 25 mm54 mm |
| Mindestaufbauhöhen in Abhängigkeit des Ablaufs: Fundo Rinnenablauf, waagerechter Ablauf DN 50, Fundo Rinnenablauf Mini Max, waagerechter Ablauf DN 40, Fundo Rinnenablauf, senkrechter Ablauf DN 50, Fundo Rinnenablauf, senkrechter Ablauf DN 50 mit Feuerstopp | 134 mm / 103 mm / 54 mm / 54 mm |
| Technische Eigenschaften Ablauf | |
| Die Fundo RioLigno Plus ist mit dicht eingebauten Rinnen in folgenden Längen lieferbar: | 700 mm / 800 mm / 900 mm |
| Ablaufleistungen in Abhängigkeit der Ablaufwahl: Fundo Rinnenablauf Mini Max, Ablauf waagrecht DN 40, Fundo Rinnenablauf, waagerecht DN 50, Fundo Rinnenablauf, senkrecht, DN 50 | 0,5 l/s / 30 l/min ; 0,8 l/s / 48 l/min ; 1,1 l/s / 66 l/min |
| Technische Eigenschaften Rinnenabdeckungen | |
| wedi Fundo Rinnenabdeckung Standard | 5 bis 23 mm |
| wedi Fundo Rinnenabdeckung Exklusiv | 5 bis 25 mm |
| wedi Fundo Rinnenabdeckung Verfliesbar | 5 bis 25 mm |
| Technische Eigenschaften Rohschaum: | |
| Extrudierter Polystyrol-Hartschaumkern | XPS |
| Langzeit-Druckspannung (50 Jahre) ≤ 2% Stauchung EN 1606 | 0,08 N/mm² |
| Druckfestigkeit bei 10% Stauchung EN 826 | 0,25 N/mm² |
| Wärmeleitfähigkeit EN 13164 | 0,036 W/mK |
| Rohdichte EN 1602 | 32 kg/m³ |
| Temperaturgrenzen | -50°C / +75°C |
| Brandverhalten von Baustoffen EN 13501, Baustoffklasse | E |
| Wasserdichtigkeit geprüft | 1,5 bar |
Downloads
Anwendung
- Im privaten Wohnungsbau
- In öffentlich zugänglichen Gebäuden und Arbeitsstätten gemäß DIN 18040 Teil 1
- In barrierefreien Wohnungen gemäß 18040 Teil 2 (Beachtung Vorgabe Mindestfliesengröße bei geplanter Rollstuhl-Belastung, siehe technische Eigenschaften)
- Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen für die Wassereinwirkungsklasse W2-I nach DIN 18534 Teil 6
